Замена кнопки питания Sega Saturn
Следуйте этому руководству, если хотите заменить кнопку питания на вашей Sega Saturn. Это руководство почти полностью повторяет процедуру замены платы блока питания с несколькими дополнительными шагами. Поэтому, прежде чем приступать к разборке: советую подготовить все необходимые инструменты, так как винты на плате блока питания сидят в плохих пластиковых гнездах, и отвертка для стоек действительно помогает вкручивать и выкручивать эти жесткие винты. Самая трудная часть этого руководства — снятие платы блока питания, поскольку последним, что удерживает её на месте, являются выступы, идущие непосредственно с материнской платы. Их поломка может привести к замене двух частей Sega Saturn, и не облегчает задачу тот факт, что требуется значительная сила, чтобы отсоединить эти выступы... Просто не торопитесь на этом шаге, и ремонт пройдёт успешно.
Шаг 1
Нажмите на пластиковый рычаг на задней части Sega Saturn, чтобы открыть отсек для батарейки.
Шаг 2
Подденьте край батарейки инструментом для вскрытия iFixit, чтобы извлечь батарейку из гнезда.
Шаг 3
Используйте антистатические пинцеты, чтобы вынуть батарейку из посадочного места.
Шаг 4
Снимите пять чёрных винтов JIS#1 длиной 13,5 мм на нижней части устройства. Один из них может быть скрыт под наклейкой.
Шаг 5
Переверните устройство так, чтобы оно стояло в нормальном положении.
Осторожно приподнимите по шву Sega Saturn. Если детали заедают, лёгкое встряхивание или поддевание инструментом для вскрытия iFixit должно освободить их. Не применяйте грубую силу, так как это может повредить корпус и помешать его закрытию.
Шаг 6

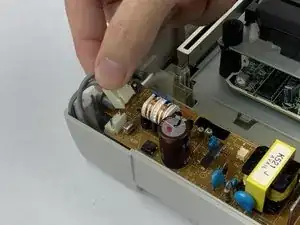

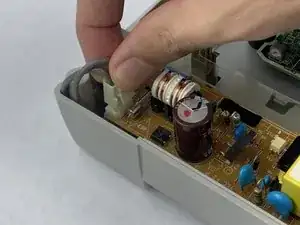

Отключите разъём кнопки питания на плате блока питания. При необходимости используйте инструмент для вскрытия iFixit.
Шаг 7

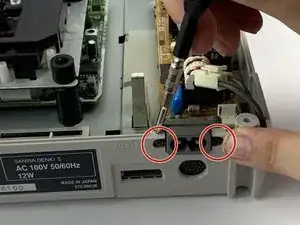

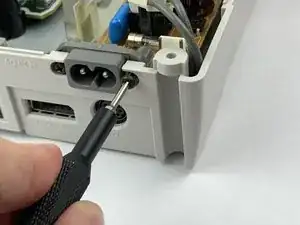

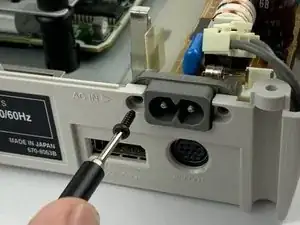

Снимите два чёрных винта-стоянки длиной 11,4 мм на задней части Sega Saturn, удерживающие разъём питания. Эти винты сильно затянуты и легко срываются, поэтому рекомендуется использовать насадку для винтов стоек.
Шаг 8
Снимите металлический винт JIS#1 длиной 12,3 мм, фиксирующий плату блока питания.
Шаг 9

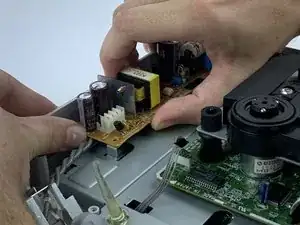

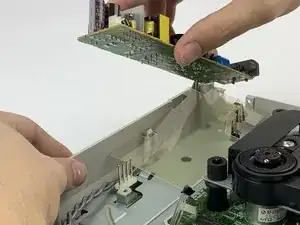

Поднимите плату блока питания из её гнезда, следя за выступами, которые соединяют её с материнской платой. Потребуется некоторое усилие, но будьте осторожны при подъёме или встряхивании платы блока питания.
Шаг 10

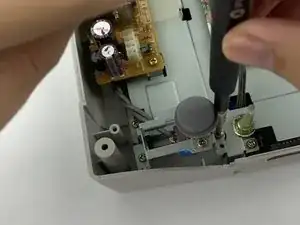

Снимите металлический винт JIS#1 длиной 13,7 мм справа от кнопки питания.
Снимите металлический винт JIS#1 длиной 12,4 мм слева от кнопки питания.
Шаг 11

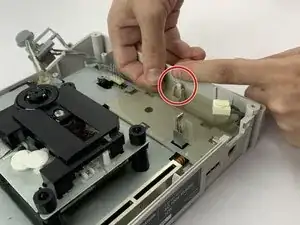

Нажмите фиксирующий штифт пластиковой опоры, расположенный здесь.

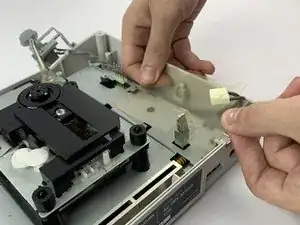

Снимите пластиковую опору, чтобы освободить провод между платой блока питания и кнопкой.
Извлеките кнопку питания, когда провод будет освобождён.
Заключение
Для сборки устройства выполняйте эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
