Замена дисковода Sega Saturn

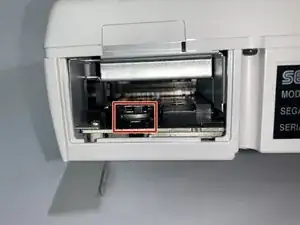

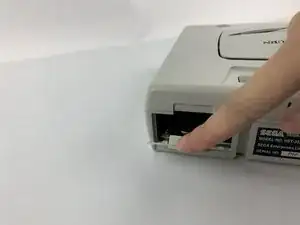

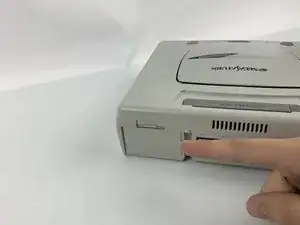

Нажмите на пластмассовый рычажок сзади Sega Saturn, чтобы открыть отсек для батарейки.

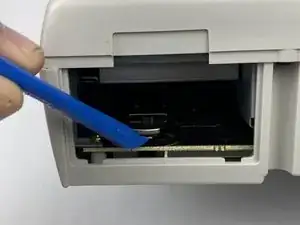

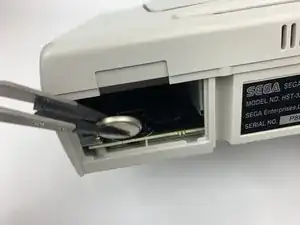

Подденьте край батарейки инструментом для вскрытия iFixit, чтобы извлечь батарейку из гнезда.

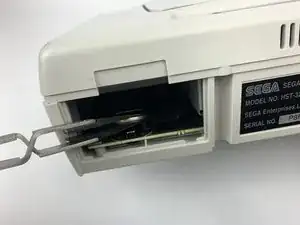

Используйте антистатические пинцеты, чтобы вытащить батарейку из её гнезда.

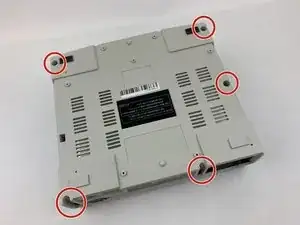

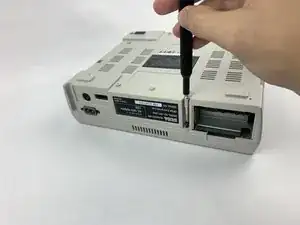

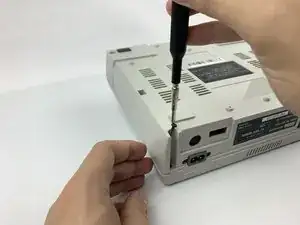

Снимите пять чёрных винтов JIS #1 длиной 13,5 мм на нижней панели устройства. Один может быть скрыт под наклейкой.

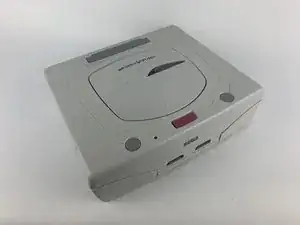

Переверните устройство так, чтобы оно стояло правильно.

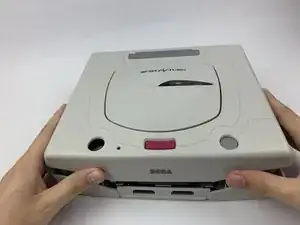

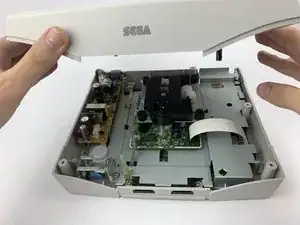

Осторожно приподнимите по шву Sega Saturn. Если части заедают, лёгкое встряхивание или поддевание инструментом для вскрытия iFixit должно освободить их. Не применяйте сильную силу — это может повредить корпус и помешать его закрытию.

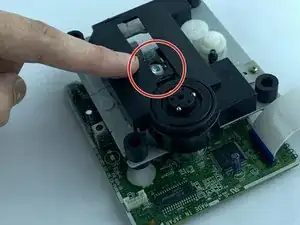

Не прикасайтесь к лазерному модулю — пятна и загрязнения могут вывести его из строя.

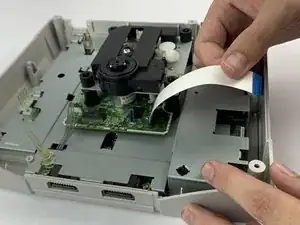

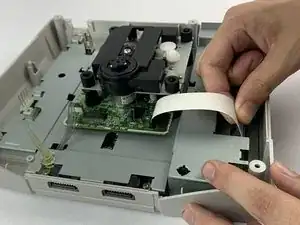

Плотно потяните за конец ленточного кабеля у материнской платы.

Не беспокойтесь о том, что вы вытащите его из разъёма — его можно будет снова подключить.

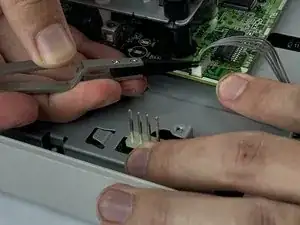

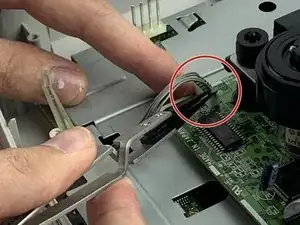

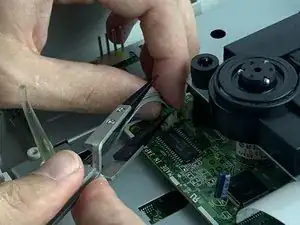

Подденьте второй кабель и вытащите его из разъёма на дисководе с помощью инструмента для вскрытия iFixit или антистатовых пинцетов. Когда кромка кабеля выйдет на достаточное расстояние из разъёма, его можно покрутить и извлечь.

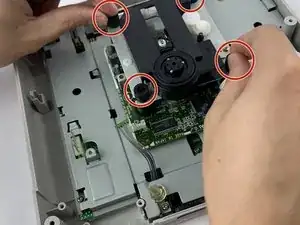

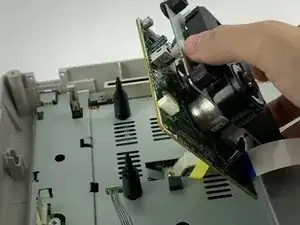

Медленно поднимите лазерный модуль из его посадочного места, удерживаемого этими четырьмя штифтами. Под ним находится винт с кабелем, подключённым к материнской плате.

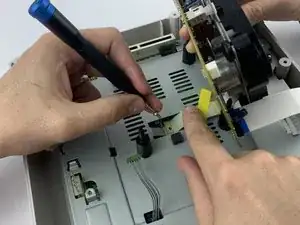

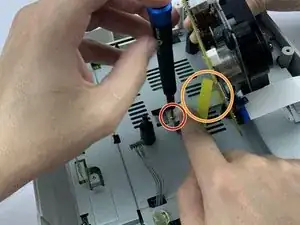

Выверните металлический винт JIS #1 длиной 12,2 мм. При обратной сборке потребуется дополнительная помощь, чтобы удерживать дисковод неподвижно.

Снимите жёлтую ленту с планки дисковода и осторожно извлеките дисковод, не касаясь лазерного модуля.
