Замена материнской платы SEGA Genesis Flashback
Примечание: Это руководство следует использовать как «последнюю инстанцию» после того, как все наши другие руководства по устранению неисправностей и ремонту не помогли устранить проблему. После замены материнской платы вы потеряете все системные настройки и сохранённые данные. Кроме того, для выполнения шагов, описанных в этом руководстве, рекомендуем ознакомиться с нашим руководством по замене задней крышки здесь.
Примечание: Помещайте все извлекаемые винты в безопасное место, например на магнитный коврик для проектов или в пластиковый пакет.
Шаг 1
Соскоблите правую часть наклейки в центре нижней крышки лопаткой, пока не обнаружите винт.
Удалите этот винт отверткой Phillips #000.
Шаг 2
Удалите два видимых винта на дне с помощью отвертки Phillips #000.
Шаг 3
Снимите четыре угловых резиновых ножки на дне, поддев их пальцами.
С помощью отвертки Phillips #000 отвинтите четыре винта, расположенные под резиновыми ножками.
Шаг 4
Переверните корпус в вертикальное положение.
Положите одну руку на нижнюю пластину корпуса и другую на верхнюю пластину. Осторожно раздвиньте пластины, наклонив верхнюю пластину вверх от передней части устройства. Рассматривайте переднюю часть устройства как петлю.
Снимите заднюю крышку с устройства.
Проследите, чтобы не оборвать проводное соединение светодиодной лампы, которое всё ещё подключено к нижней пластине.
Шаг 5

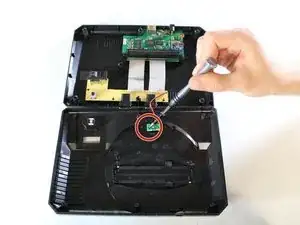

Отверткой Phillips #000 отвинтите плату светодиода на внутренней стороне верхней пластины.
Примечание: Верхняя пластина больше не требуется для последующих шагов, поэтому можно отложить её до обратной сборки.
Шаг 6
Отверткой Phillips #000 удалите пять винтов, окружённых кругом на приведённой фотографии.
Бежевая плата теперь может отделиться от остальной части корпуса, как показано на фото, но вы можете оставить её на месте пока.

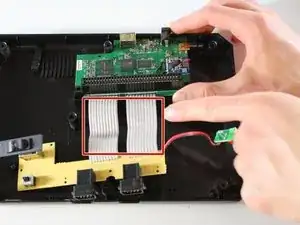

ВНИМАНИЕ: не отключайте бежевую плату питания от серых ленточных кабелей.
Шаг 7

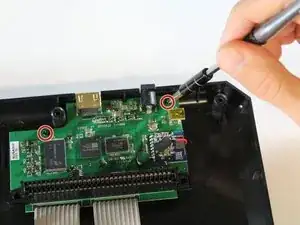

Отвинтите меньшие винты, расположенные на зелёной материнской плате, используя отвертку Phillips #000.
Удалите два больших винта, которые фиксируют слот для картриджей, отверткой Phillips #1.
Шаг 8

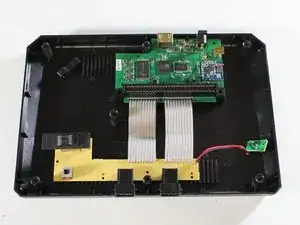

Осторожно выньте материнскую плату вместе с подключённой бежевой платой питания из нижней пластины.
ВНИМАНИЕ: не порвите ленточные кабели, соединяющие материнскую плату и бежевую плату питания.
Заключение
Для обратной сборки следуйте этим инструкциям в обратном порядке. Мы приложили фотографии, которые помогут правильно установить светодиодную лампу на своё место.
Перевод руководства с ifixit.com
