Замена материнской платы Sega Saturn

Нажмите на пластиковый рычажок на задней части Sega Saturn, чтобы открыть отсек для батарейки.

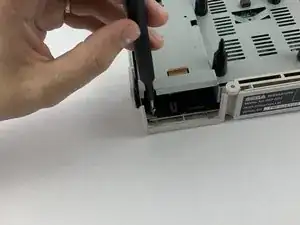

Подденьте край батарейки инструментом для вскрытия iFixit, чтобы вынуть батарейку из гнезда.

Используйте антистатические пинцеты, чтобы извлечь батарейку из слота.

Снимите пять чёрных винтов JIS#1 длиной 13,5 мм на нижней части устройства. Один может быть скрыт под наклейкой.

Переверните устройство так, чтобы оно стояло в нормальном положении.

Осторожно приподнимите корпус по шву Sega Saturn. Если детали застряли, легкое встряхивание или поддевание инструментом для вскрытия iFixit должно освободить их. Не применяйте силу, это может повредить корпус, и он перестанет закрываться.

Отсоедините разъём кнопки питания на плате питания. При необходимости используйте инструмент для вскрытия iFixit.

Снимите два чёрных винта‑стойки длиной 11,4 мм на задней части Sega Saturn, удерживающие разъём питания. Эти винты затянуты и легко срезаются, поэтому рекомендуется использовать головку для винтов‑стоек.

Снимите металлический винт JIS#1 длиной 12,3 мм, фиксирующий плату питания.

Поднимите плату питания из её посадочного места, учитывая штыри, которые соединяют её с материнской платой. Потребуется небольшое усилие, но будьте осторожны при подъёме или встряхивании платы питания.

Снимите металлический винт JIS#1 длиной 13,7 мм справа от кнопки питания.

Снимите металлический винт JIS#1 длиной 12,4 мм слева от кнопки питания.

Нодавите на штифт пластиковой опоры, расположенный здесь.

Снимите пластиковую опору, чтобы освободить провод между платой питания и кнопкой.

Снимите кнопку питания после освобождения провода.

Не прикасайтесь к лазеру привода — сообщалось, что пятна выводят его из строя.

Рывком вытяните ленточный кабель за конец, подключённый к материнской плате.

Не беспокойтесь о его извлечении из разъёма — его можно снова подключить.

Подденьте второй кабель в разъёме дисковода с помощью инструмента для вскрытия iFixit или антистатических пинцетов. Когда край кабеля выйдет достаточно из разъёма, его можно будет покачать и вынуть.

Медленно поднимите лазерный модуль из его посадочного места, удерживаемого этими четырьмя штырями. Под ним находится винт с кабелем, прикреплённым к материнской плате.

Снимите металлический винт JIS#1 длиной 12,2 мм. Для этого понадобится помощник, чтобы в обратном порядке удержать дисковод неподвижно.

Удалите жёлтую клейкую ленту с ленты привода и аккуратно выньте дисковод, не прикасаясь к лазерному модулю.

Удалите четыре металлических винта JIS#1 длиной 15,5 мм из рамки материнской платы.

Удалите четыре металлических винта JIS#1 длиной 13,6 мм из рамки материнской платы.

Удалите металлический винт JIS#1 длиной 12,3 мм из рамки материнской платы.

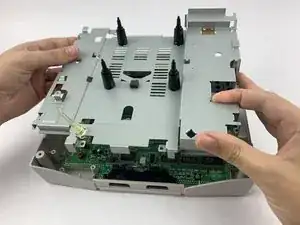

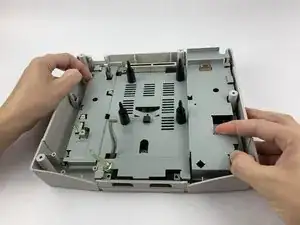

Осторожно поднимите рамку материнской платы из-за хрупких элементов на плате.

Вам не нужно снимать пластиковый отражатель светодиода питания. Если он выпадет, не беспокойтесь — его можно вернуть на место в гнездо. Возможно, потребуется повернуть его, чтобы он правильно встал при закрытии корпуса.

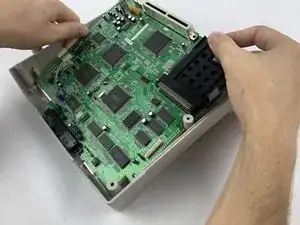

Оттяните материнскую плату от разъемов контроллера на передней панели устройства, удерживая плату за кромки.

Как только задняя часть материнской платы окажется выше задней части корпуса, потяните назад, чтобы вытащить кабели из их разъемов и освободить материнскую плату.
