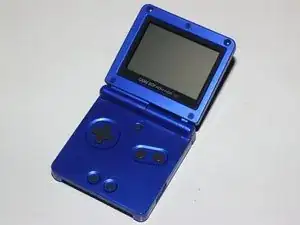

Замена кнопок Nintendo Game Boy Advance SP

Переведите ползунок питания в положение OFF и отключите все кабели.

Если в устройстве вставлен игровой картридж, извлеките его.

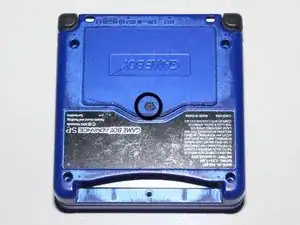

Используйте отвёртку JIS 00, чтобы ослабить фиксирующий винт, удерживающий крышку батарейного отсека.

В крайнем случае Вы можете попытаться использовать крестовую отвёртку не‑iFixit, но рискуете повредить или сорвать винт. Плотно нажимайте на отвёртку и поворачивайте медленно.

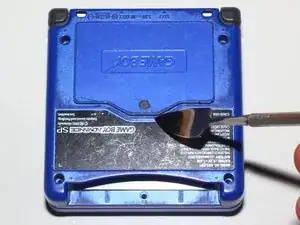

Подденьте край крышки рядом с винтом и снимите крышку.

При сборке защёлните штифты на нижнем крае крышки в соответствующие пазы и уложите крышку на место.

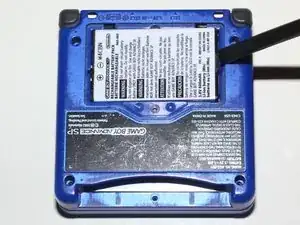

Поднимите батарею за язычок на её левом краю пальцем и извлеките её.

При сборке:

Никогда не используйте деформированную или повреждённую батарею — это пожароопасно. Замените её на новую.

У Вашей запасной батареи может быть пластиковый корпус, который надевается на батарею.

Вставьте край батареи с контактами под небольшим наклоном вниз — совместив контакты с их штырьками в углублении — и прижмите батарею на место.

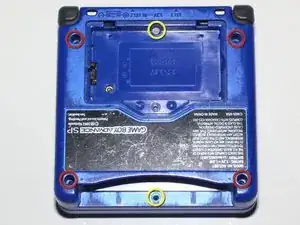

Используйте Y0 трикторную отвёртку, чтобы вынуть шесть винтов, удерживающих нижнюю панель:

Четыре утопленных винта длиной 6.3 мм

Два винта длиной 4.6 мм

Поднимите нижнюю панель строго вверх и снимите её.

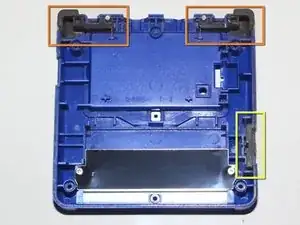

Плечевые кнопки расположены на задней панели корпуса. Они состоят из трёх частей — пластикового покрытия, оси‑штифта и небольшой пружины.

Используйте острый конец лопатки, чтобы вытолкнуть плечевой рычаг пружины из‑под его зажима.

Три части кнопки, вероятно, выпадут при снятии — не беспокойтесь, просто отложите их для повторной сборки.

Поднимите плечевую кнопку строго вверх и снимите её с оси‑штифта.

Повторите процедуру для снятия другой плечевой кнопки.

При сборке следуйте этому руководству для установки плечевых кнопок.

Пальцами поднимите и снимите крышку ползункового выключателя питания.

При сборке:

Пальцами установите крышку ползункового выключателя (с вырезанной стороной вверх) так, чтобы вырез обрамлял сам переключатель.

Аккуратно сдвиньте крышку вперёд‑назад, чтобы убедиться, что она стоит правильно и перемещает переключатель.

Если переключатель не расположен в соответствующем вырезе, Вы не сможете включить Game Boy.

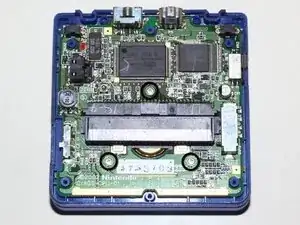

Используйте отвёртку JIS 00, чтобы вынуть три винта длиной 4.1 мм, удерживающие материнскую плату.

Поставьте прочный предмет, например стопку книг или ящик для инструментов, вдоль кромки Game Boy у петлей.

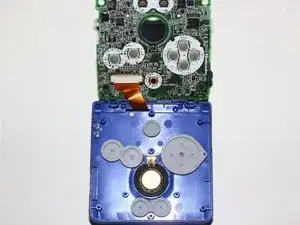

Пальцами аккуратно переверните материнскую плату через петли и зафиксируйте её в приподнятом положении.

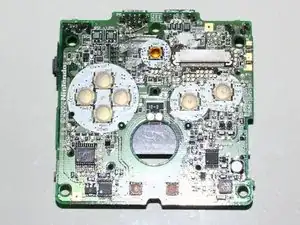

Используйте пинцет или пальцы, чтобы снять четыре силиконовые прокладки, покрывающие кнопки (A и B, D‑pad, регулировки яркости и Start/Select).

Если какие‑то прокладки отсутствуют, они могут быть приклеены на соответствующее место на материнской плате.

Используйте пинцет или пальцы, чтобы снять кнопки (A и B, D‑pad, регулировки яркости и Start/Select).

При вставке кнопок действий обратите внимание, что каждая из них выполнена с конкретной направляющей для своего гнезда и правильной ориентации.
