Снятие петель

Переведите переключатель питания в положение ВЫКЛ и отсоедините все кабели.

Если в устройстве вставлен картридж, извлеките его.

Используйте отвертку JIS 00, чтобы ослабить удерживающий винт на крышке батарейного отсека.

В крайнем случае можно попробовать использовать крестовую отвертку не от iFixit, но вы рискуете повредить или сорвать винт. Надавливайте на отвертку с усилием и поворачивайте медленно.

Подденьте край крышки рядом с винтом и снимите крышку.

При сборке защёлните язычки на нижнем крае крышки в их пазы и опустите крышку на место.

Подденьте батарею за язычок на её левом краю и извлеките её.

При сборке:

Никогда не используйте повторно деформированную или повреждённую батарею — это пожароопасно. Замените её новой.

Ваша запасная батарея может поставляться с пластиковым кожухом, который надевается поверх батареи.

Вставьте край батареи с контактами под небольшим наклоном вниз — совместив контакты с штырями в углублении — и нажмите батарею на место.

Используйте отвёртку три‑точка Y0, чтобы выкрутить шесть винтов, крепящих нижнюю оболочку:

Четыре утопленных винта длиной 6.3 мм

Два винта длиной 4.6 мм

Поднимите нижнюю оболочку строго вверх и снимите её.

С помощью пальцев подденьте и снимите крышку переключателя питания.

При сборке:

С помощью пальцев установите крышку переключателя питания (с вырезанной стороной вверх) так, чтобы вырез обрамлял сам переключатель.

Осторожно перемещайте крышку взад‑вперёд, чтобы убедиться, что она правильно расположена и приводит переключатель в движение.

Если переключатель не находится в вырезе правильно, вы не сможете включить Game Boy.

Используйте отвертку JIS 00, чтобы выкрутить три винта длиной 4.1 мм, крепящие плату.

Поставьте прочный предмет, например стопку книг или чемодан с инструментами, вдоль края Game Boy с петлями.

С помощью пальцев аккуратно переверните плату через петли и подпереть её.

С помощью пинцета или пальцев снимите четыре силиконовые прокладки, закрывающие кнопки (A и B, крестовина, яркость и Start/Select).

Если какие‑то прокладки отсутствуют, они могут приклеиться к соответствующим местам на плате.

С помощью пинцета или пальцев снимите кнопки (A и B, крестовина, яркость и Start/Select).

При обратной установке игровых кнопок учтите, что каждая имеет ключевую форму, соответствующую своему гнезду и правильной ориентации.

Откройте Game Boy под углом 90 градусов и положите его экраном вверх.

Используйте парные изогнутые пинцеты, чтобы поддеть и снять все пять резиновых накладок на винты.

Снимать старые, ломкие накладки, не повредив их, бывает сложно. Подденьте аккуратно между краем накладки и рамой — не закапывайте пинцет в саму накладку.

Используйте отвёртку три‑точка Y0, чтобы выкрутить пять винтов длиной 4.7 мм, скрепляющих части корпуса экрана.

Полностью закройте Game Boy (вырезы для кнопок должны быть сверху).

Используйте отвертку JIS 00, чтобы выкрутить винт длиной 6.3 мм, крепящий крышку петли.

Возможно, потребуется второй свободный палец, чтобы отвести кабель экрана в сторону.

Переверните Game Boy.

С помощью пальцев подденьте и снимите крышку шарнира.

В зависимости от возраста устройства экран может оставаться прикреплённым к внешней рамке. Если это так, при снятии рамки протяните кабель через вырез.

С помощью пальцев подденьте и снимите внешнюю рамку экрана.

С помощью пальцев подденьте и снимите экран, протянув кабель через его вырез.

Если экран остался прикреплённым к рамке, возможно, потребуется осторожно поддеть его лопаткой перед снятием.

При сборке:

Поместите экран пенистой стороной вверх в его углубление так, чтобы кабель находился рядом с шарнирами.

Сделайте одну петлю в кабеле экрана и затем проведите его через вырез.

Не пытайтесь силой вытаскивать шарниры из гнёзд — вы можете повредить шарниры, треснуть корпус или пораниться.

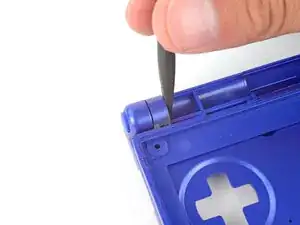

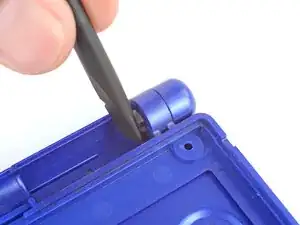

Используйте плоский конец лопатки, чтобы частично выдавить оба шарнира из их гнёзд.

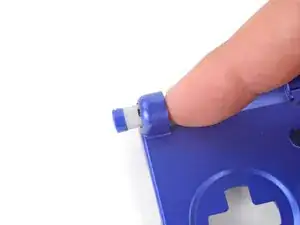

Вам нужно выдвинуть шарниры только до тех пор, пока вы не почувствуете щелчок.

Полностью раскройте корпус вашей Game Boy.

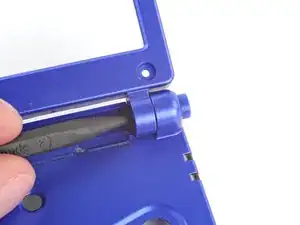

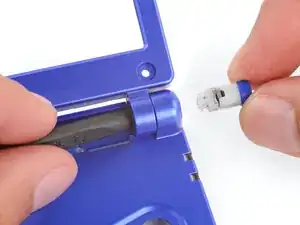

Используйте острый конец лопатки, чтобы полностью выдавить правый шарнир из его гнезда и удалить его.

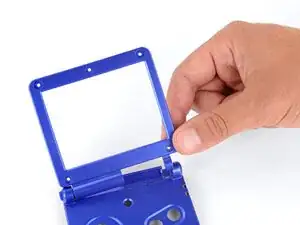

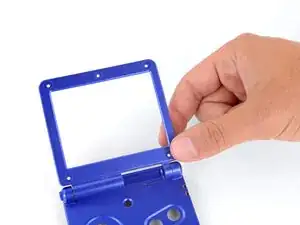

Аккуратно приподнимите правую часть рамки экрана пальцами.

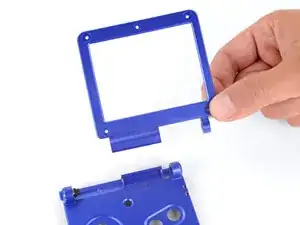

Потяните рамку экрана вправо — чтобы она соскользнула из левого шарнира — и снимите её.

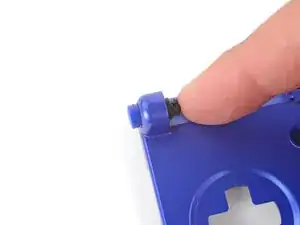

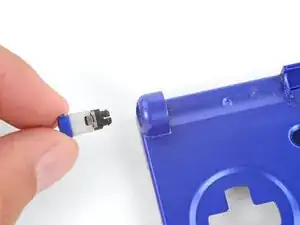

Используя палец, вытолкните левый шарнир из его гнезда и удалите его.
