Замена тачпада DualShock 4 CUH-ZCT2

Используйте крестовую отвертку, чтобы выкрутить четыре винта длиной 6,4 мм с задней панели.

Четыре хрупких пластиковых защёлки удерживают панели вместе. Их расположение можно лучше рассмотреть в этом руководстве.

Защёлки помогают удерживать стыки панелей. Если вы сломаете эти защёлки, контроллер всё равно будет работать.

Вставьте монтажный инструмент в зазор между передней и задней панелями, начиная с внешнего края любой ручки.

Осторожно отожмите заднюю панель от передней панели, пока они не начнут частично разъединяться.

Используйте монтажный инструмент, чтобы разъединить панели, отщёлкнув пластиковые защёлки по периметру контроллера.

Поднимите заднюю панель прямо от контроллера.

Не снимайте заднюю панель полностью. Она всё ещё прикреплена к контроллеру ленточным кабелем.

Аккуратно потяните ленточный кабель прямо из его разъёма на плате, используя пальцы.

Поскольку вытяжная петля этого кабеля слишком мала, чтобы захватить её пальцами или пинцетом, захватите сам кабель. В противном случае используйте вытяжные петли, когда это возможно.

При сборке захватите ленточный кабель за синюю вкладку и аккуратно вставьте кабель прямо в разъём. Нажимайте на синюю вкладку, а не на сам ленточный кабель.

Используйте пинцет, чтобы вытянуть разъём питания батареи прямо вверх из платы.

Снимите батарею.

Используйте крестовую отвертку, чтобы выкрутить винт длиной 6,4 мм, крепящий кронштейн батареи.

Снимите кронштейн батареи.

Используйте пинцет, чтобы отключить ленточный кабель тачпада.

Тяните ленточный кабель прямо от его разъёма на плате за синюю вытяжную вкладку, а не за сам кабель.

Отделите плату и сборку средней рамки от передней панели.

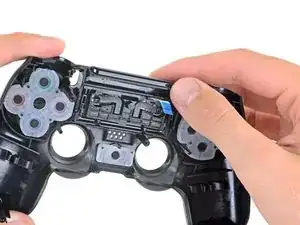

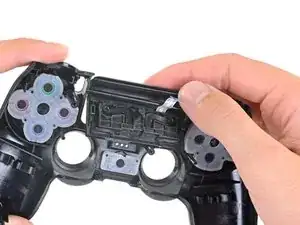

Толкните нижнюю часть тачпада с передней стороны контроллера, чтобы отделить его от переднего корпуса.

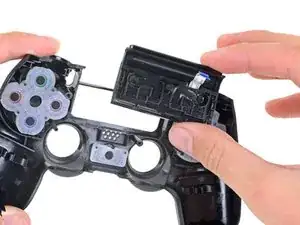

Снимите тачпад с рамки, удерживающей его в переднем корпусе.
