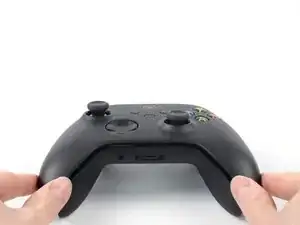

Замена накладки бампера контроллера Xbox Series X|S (модель 1914)

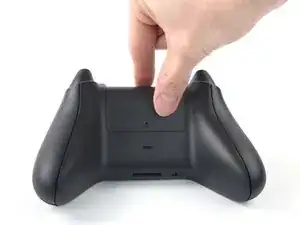

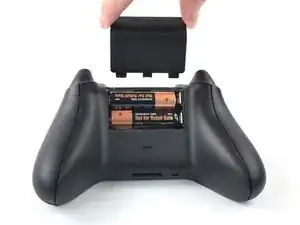

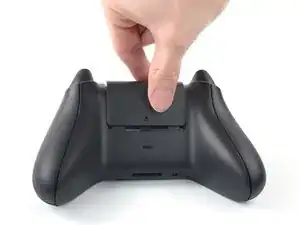

Используя пальцы, сдвиньте крышку батарейного отсека вверх и снимите её.

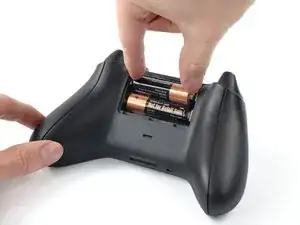

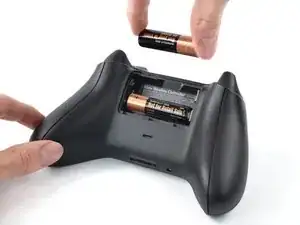

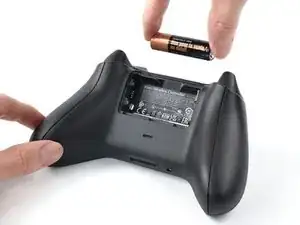

Извлеките батареи.

При повторной установке батарей убедитесь, что они размещены правильно, их положительные (+) и отрицательные (–) концы совпадают с маркировкой на контактах батарейного отсека контроллера. Если батареи начинают корродировать, замените их на новые.

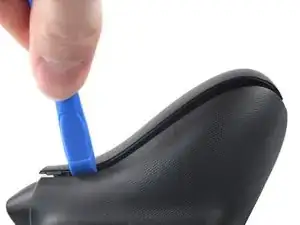

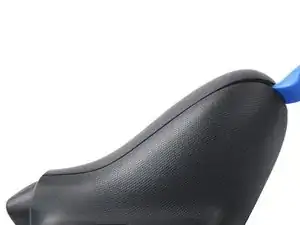

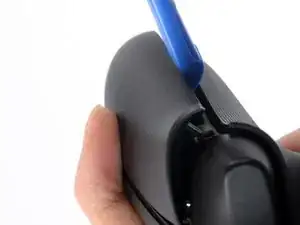

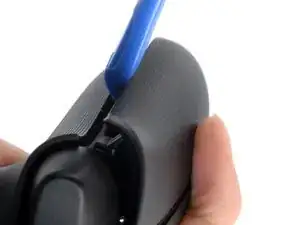

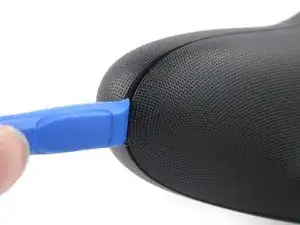

Вставьте монтажный инструмент между левой накладкой ручки и нижним внутренним краем задней крышки корпуса.

Накладка ручки удерживается прочными пластиковыми защёлками. Для их освобождения потребуется значительная сила.

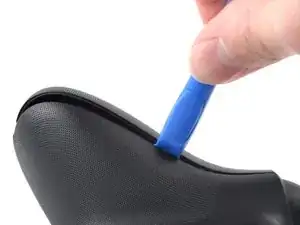

Проведите монтажным инструментом вдоль внутреннего края левой накладки ручки и периодически поддёргивайте, чтобы освободить пластиковые защёлки.

Пластиковые защёлки на наружном крае затрудняют скольжение по нему и освобождение защёлок. Поэтому более простым вариантом является поддёргивание внутреннего края.

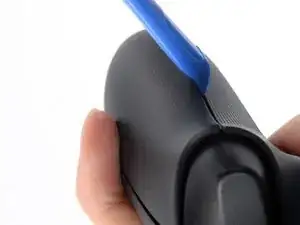

Подденьте средний внутренний край накладки ручки монтажным инструментом, чтобы освободить оставшиеся защёлки.

Разместите палец на верхней части накладки ручки, чтобы она не вырвалась под действием силы.

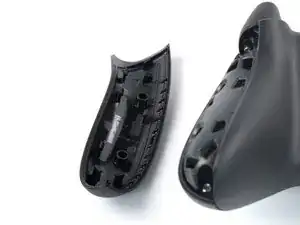

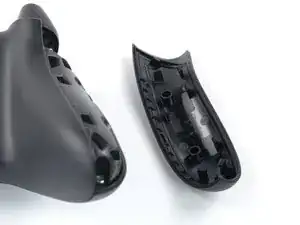

Снимите левую накладку ручки.

Для повторной установки левой накладки ручки разместите её на задней крышке корпуса и плотно прижмите по краям, чтобы защёлки вошли в паз.

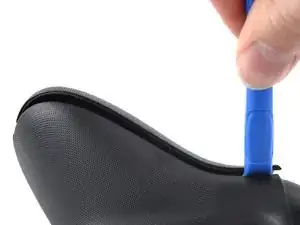

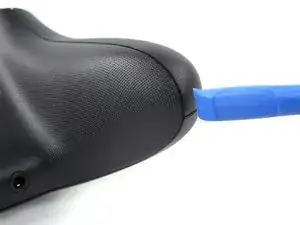

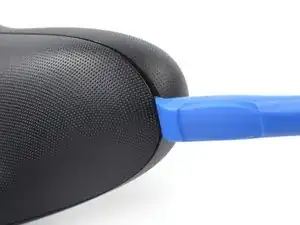

Вставьте монтажный инструмент между правой накладкой ручки и нижним внутренним краем задней крышки корпуса.

Накладка ручки удерживается прочными пластиковыми защёлками. Для их освобождения потребуется значительная сила.

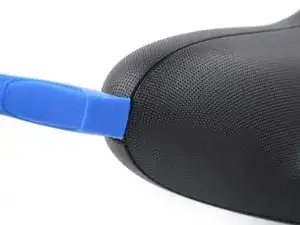

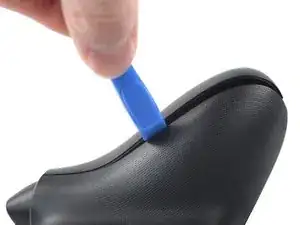

Проведите монтажным инструментом вдоль внутреннего края правой накладки ручки и периодически поддёргивайте, чтобы освободить пластиковые защёлки.

Пластиковые защёлки на наружном крае затрудняют скольжение по нему и освобождение защёлок. Поэтому более простым вариантом является поддёргивание внутреннего края.

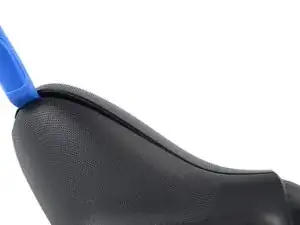

Подденьте средний внутренний край накладки ручки монтажным инструментом, чтобы освободить оставшиеся защёлки.

Разместите палец на верхней части накладки ручки, чтобы она не вырвалась под действием силы.

Снимите правую накладку ручки.

Для повторной установки правой накладки ручки разместите её на задней крышке корпуса и плотно прижмите по краям, чтобы защёлки вошли в паз.

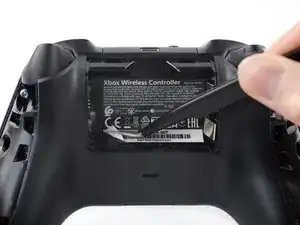

Наклейка в отсеке для батарей закрывает винт в корпусе. Подденьте её или проколите отверткой.

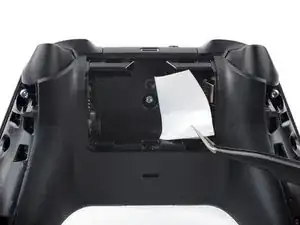

Используйте пинцет или пальцы, чтобы отодвинуть наклейку и открыть доступ к винту.

Вам нужно отодвинуть наклейку только настолько, чтобы получить доступ к скрытому винту. Нет необходимости полностью снимать наклейку.

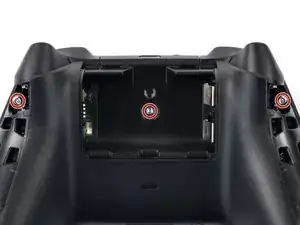

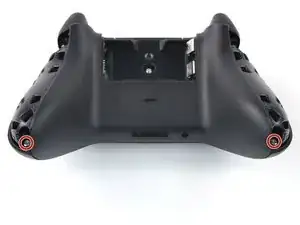

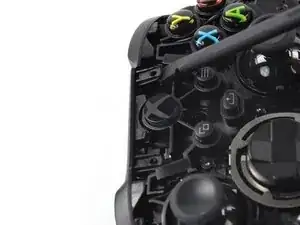

Используйте отвертку T8R Torx Security, чтобы выкрутить пять винтов длиной 9,3 мм, фиксирующих верхнюю крышку корпуса: три в верхней части и два в нижней.

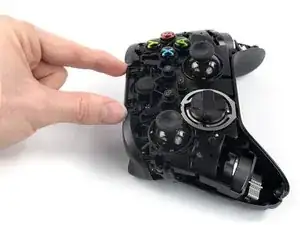

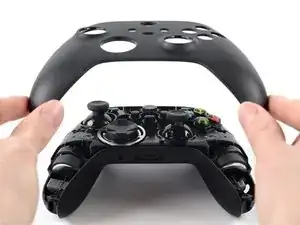

Поднимите верхнюю крышку строго вверх, чтобы снять её.

Крышка разъёма USB-C удерживается двумя пластиковыми защёлками.

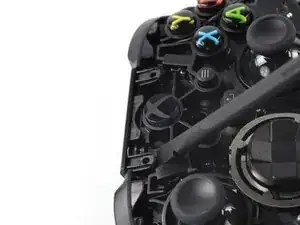

Вставьте плоский конец лопатки под правую защёлку крышки разъёма USB-C.

Подденьте лопаткой, чтобы освободить защёлку.

Повторите процедуру для освобождения левой защёлки.

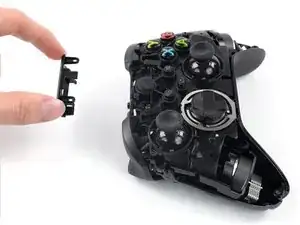

Снимите крышку разъёма USB-C.

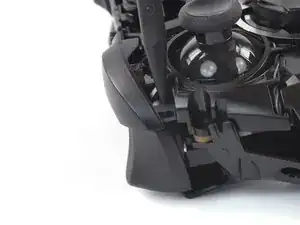

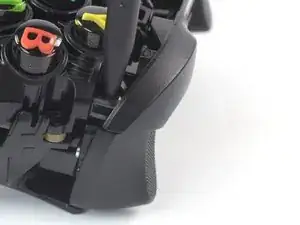

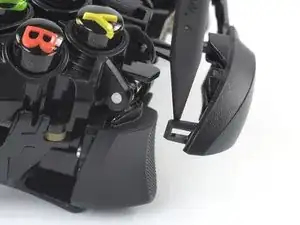

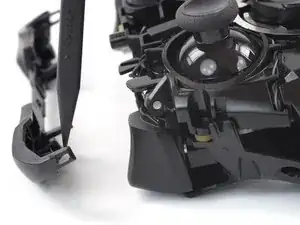

Вставьте кончик лопатки между защёлкой на наружном крае правого бампера и рамой середины корпуса.

Подденьте лопаткой, чтобы освободить правую сторону накладки бампера.

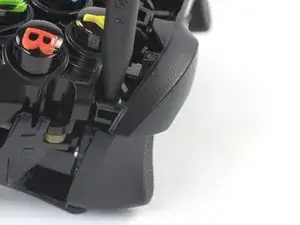

Вставьте кончик лопатки между защёлкой на наружном крае левого бампера и рамой середины корпуса.

Подденьте лопаткой, чтобы освободить левую сторону накладки бампера.

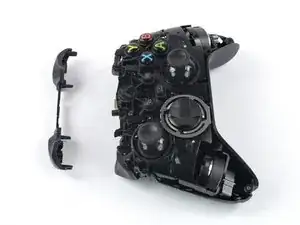

Снимите накладку бампера.
