Замена стик-модуля в беспроводном контроллере Xbox Series X (модель 1914)

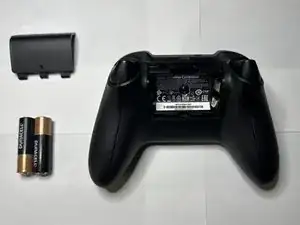

Переверните контроллер и откройте отсек для батареек, расположенный по центру задней стороны контроллера.

Извлеките батарейки. Отложите крышку и батарейки в сторону.

Нажмите и удерживайте кнопку Xbox несколько секунд, чтобы разрядить остаточный заряд.

Это позволит избежать удара током и замыкания устройства.

Возьмите инструмент для вскрытия и снимите накладки ручек.

Вставьте инструмент во впадину на задней стороне ручек.

Перемещайте инструмент по впадине, увеличивая давление при возникновении сопротивления.

Если процедура выполнена правильно, вы услышите щелчки при освобождении защёлок.

Повторяйте движение, пока накладка не снимется.

Повторите то же самое для второй ручки.

Этот шаг требует значительных усилий — будьте осторожны.

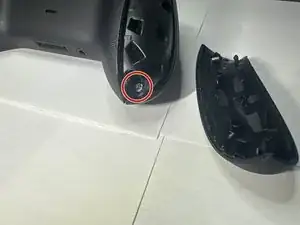

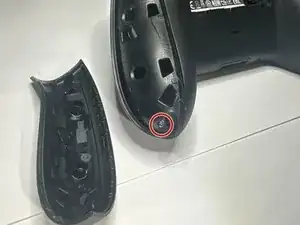

После снятия накладок ручек извлеките 5 винтов, крепящих переднюю панель.

Используйте биту Torx с безопасным шлицем размера T8H для этих винтов.

Винты показаны на изображениях — по два в каждой ручке и один в отсеке батарейки.

Винт в отсеке батарейки скрыт под наклейкой. Можно проколоть наклейку инструментом или отклеить её.

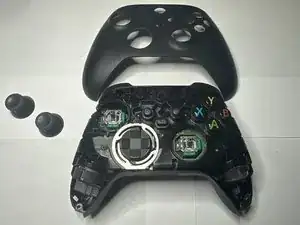

После удаления задних винтов передняя панель должна легко сниматься. Снимите её и отложите в сторону.

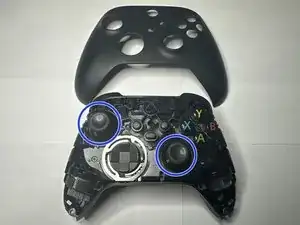

Затем найдите крышки стиков и просто потяните их вверх, чтобы снять.

Отложите стики в сторону.

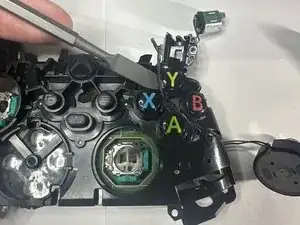

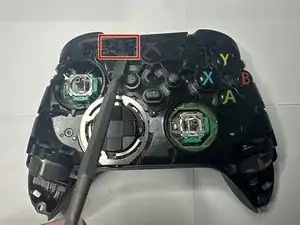

Установите лопатку, как показано на изображении, и аккуратно отделите панель кнопки синхронизации тем же способом, что и ранее.

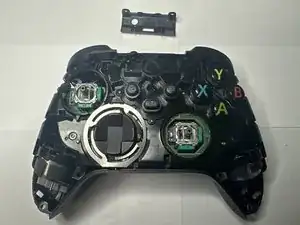

Снимите панель и отложите её в сторону.

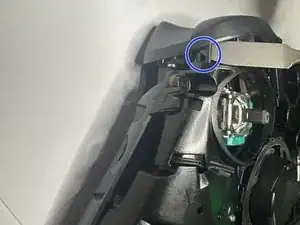

Затем найдите детали задних триггеров RB и LB. Вставьте металлическую лопатку между рамой и шарниром.

Аккуратно подденьте деталь и снимите её, повторив действие для другого конца.

Если всё сделано правильно, деталь снимётся легко и без больших усилий.

Отложите деталь в сторону.

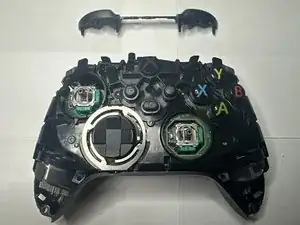

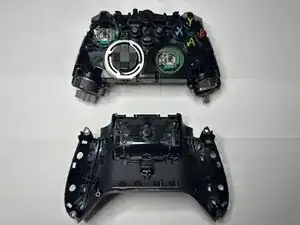

На данном этапе задняя пластиковая рама должна легко отделиться от основных компонентов.

Снимите заднюю часть и отложите её в сторону.

Возьмите основную деталь и переверните её, чтобы открыть доступ к основным компонентам.

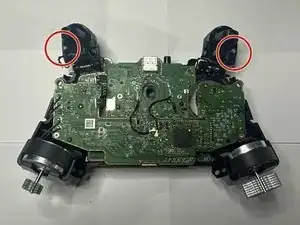

Теперь снимем оба триггера.

Сдвиньте триггеры вперёд и откройте доступ к их задним частям.

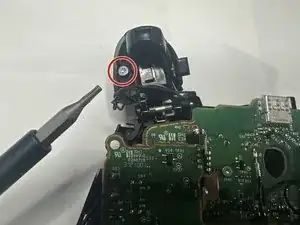

Используя биту размера Т6, выкрутите винт триггера и отложите его в сторону.

Повторите то же самое для второго триггера и отложите детали в сторону.

Теперь, когда рамы триггеров сняты, извлеките грузики триггеров и отложите их в сторону.

Грузики соединены проводами и не могут быть легко удалены — проследите за проводами и ослабьте их насколько возможно.

Теперь отключим провода кнопок выбора и меню.

Аккуратно потяните разъёмы вверх и в сторону, используя пальцы или пинцет, чтобы отключить их.

Отключите оба разъёма.

Также в этом месте выкрутите два винта над разъёмами, крепящие материнскую плату к раме.

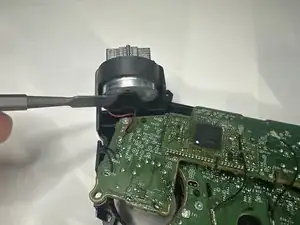

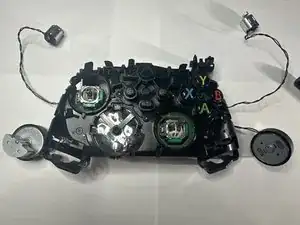

Теперь снимем грузики виброотклика ручек.

Возьмитесь руками или пинцетом, выдвиньте грузики на себя и поднимите их, чтобы извлечь.

Грузики также соединены проводами — имейте это в виду при снятии.

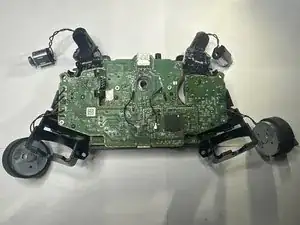

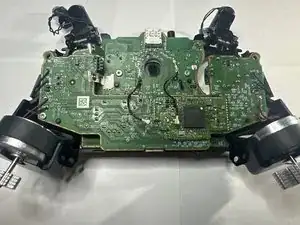

Теперь, когда оба грузика виброотклика удалены, приступим к винтам платы.

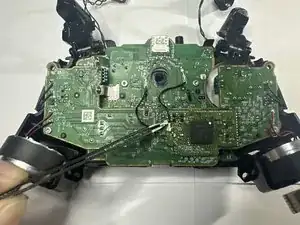

Используя отвёртку с битой Т6, выкрутите винты, расположенные рядом с местами установки грузиков виброотклика ручек.

Отложите эти винты в сторону.

Переверните контроллер.

Найдите кабель, прикреплённый к триггеру, он закреплён на контроллере небольшими направляющими.

Аккуратно вытяните провод из направляющих и отложите провод и детали триггера в сторону.

Грузик виброотклика триггера нельзя полностью снять, поэтому просто максимально отведите его в сторону.

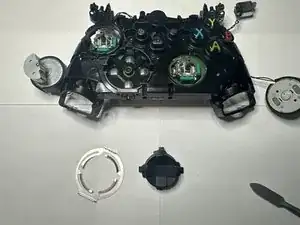

Найдите пластину крестовины, окружающую внешний край крестовины.

С помощью лопатки подденьте пластину снизу и аккуратно отсоедините её от контроллера.

Пластина крестовины крепится в верхней и нижней части обода. Учитывайте это при удалении детали. Старайтесь прикладывать усилия в этих областях.

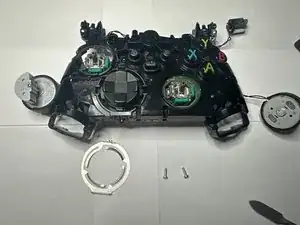

Снимите пластину и отложите в сторону.

Извлеките крестовину из контроллера и временно отложите в сторону.

На этом этапе необходимо перевернуть контроллер, но плата больше не закреплена в корпусе, поэтому во время переворачивания удерживайте все свободные детали вместе.

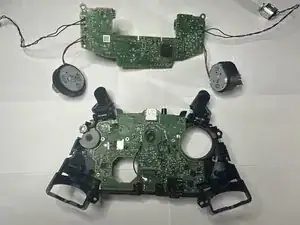

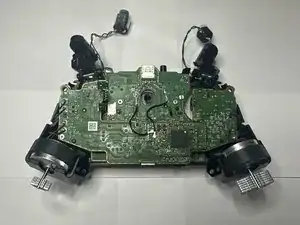

Отделите материнскую плату. Она будет соединена с джойстиками.

Положите плату на ровную поверхность и проверьте наличие загрязнений или явных препятствий.

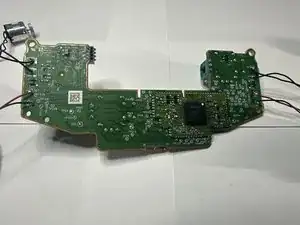

Переверните плату.

Найдите контактные площадки для пайки джойстиков на обратной стороне нижней части платы.

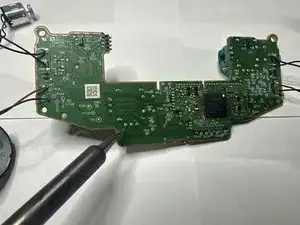

Разогрейте паяльник до температуры около 350–375 градусов по Фаренгейту и приложите жало к упомянутым контактным площадкам.

Удерживайте жало около 5–7 секунд или пока припой не расплавится. Повторите это для всех остальных площадок.

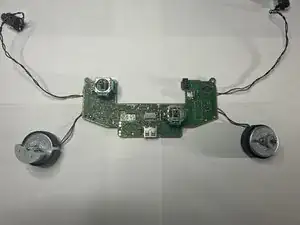

После этого джойстик должен легко выйти из платы. Установите новый джойстик, вставив его штырьки в те же разъёмы, где находился старый.

Если новый джойстик не вставляется должным образом, проверьте, правильно ли штырьки совмещены с разъёмами.

После установки джойстика припаяйте его штырьки, чтобы надёжно закрепить их на плате.
