Замена диска канала беспроводного контроллера Nintendo WaveBird
Руководство по замене диска канала беспроводного контроллера Nintendo WaveBird позволит пользователю заменить диск канала, если он не вращается. Перед заменой детали убедитесь, что причиной неполадки не является грязь, забивающая диск. Если диск и корпус контроллера чистые, а диск по-прежнему не вращается, вероятно, неисправен сам диск канала.
При замене диска канала осторожно обращайтесь с материнской платой, чтобы не повредить её. Кроме того, проверьте состояние батареек AA, чтобы убедиться, что они не вздуты и не протекают.
Шаг 1
Нажмите вниз на защёлку крышки отсека батареек и отведите её назад, чтобы снять крышку.
Шаг 2
Извлеките обе батарейки из устройства.
Шаг 3
Снимите восемь винтов 9 мм с задней панели с помощью трёхзубого отвертки Y1.
При сборке держите панели контроллера плотно вместе, пока заменяете винты, чтобы панели не разошлись.
Шаг 4
Аккуратно переверните контроллер и положите его на ровную поверхность.
Медленно отделите верхнюю панель от нижней панели.
Кнопки свободны и могут упасть с материнской платы.
После отделения отложите верхнюю панель в сторону.
При сборке убедитесь, что передняя панель выровнена с кнопками, чтобы они снова встали на место.
Шаг 5
Используйте пинцет, чтобы снять кнопки.
Возможно, будет проще снять кнопку A с контактной площадки, приподняв её пальцами.
При сборке убедитесь, что все кнопки расположены в своих гнёздах, чтобы они совпадали с передней панелью.
Шаг 6
С помощью пинцета снимите с материнской платы три серые резиновые контактные подкладки.
Шаг 7
Аккуратно возьмите материнскую плату с обеих сторон пальцами и поднимите её с задней панели.
Чтобы установить материнскую плату на место, совместите две металлические защёлки под платой со слотами в задней панели. Плата должна защёлкнуться на место.
Шаг 8

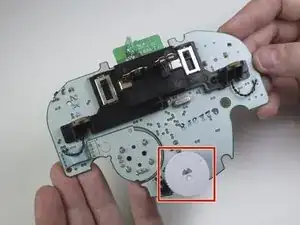

Переверните материнскую плату так, чтобы диск канала был сверху.
Шаг 9

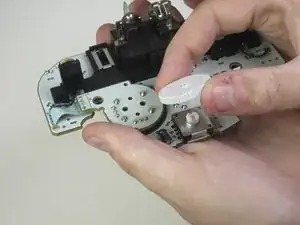

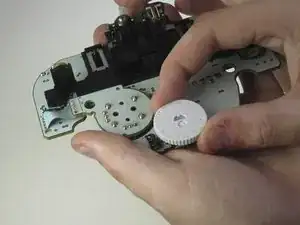

Сожмите диск и потяните его от материнской платы.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
