Установка набора модификации 8BitDo для оригинального контроллера N64

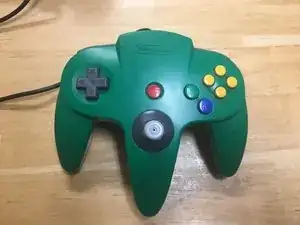

Полюбуйтесь лицевой панелью ретро-контроллера, затем забудьте о ней — дальнейшая разборка проводится с перевёрнутым контроллером.

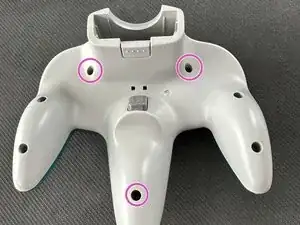

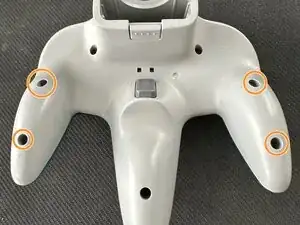

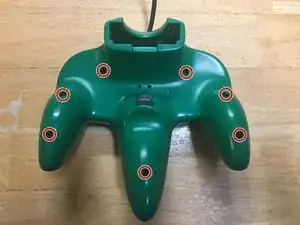

Используйте крестовую отвёртку размера #1, чтобы выкрутить 7 винтов на задней крышке контроллера.

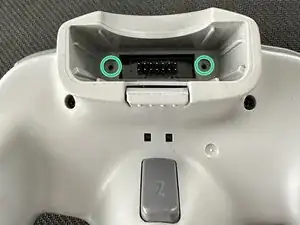

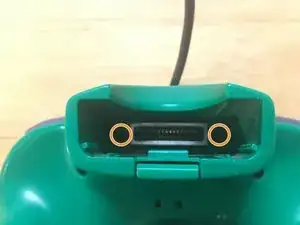

Используйте крестовую отвёртку размера #0, чтобы выкрутить меньшие винты в отсеке картриджа.

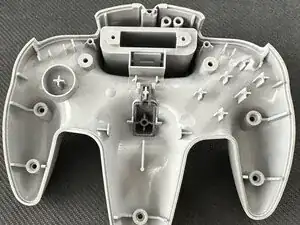

Снимите заднюю панель. Теперь видны:

Разъём питания

Отсек картриджа

Сборки кнопок триггеров

Сборка кнопки Z

Модуль джойстика

С помощью лопатки или аналогичного инструмента аккуратно подденьте сборку кнопки Z, чтобы отделить её от модуля джойстика.

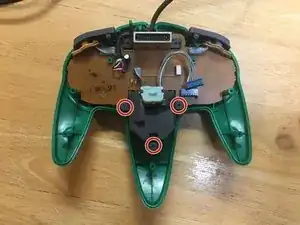

Снимите 3 винта размера #0, фиксирующие модуль джойстика.

Отсоедините кабель джойстика от главной платы.

Снимите модуль джойстика.

Этот модуль — сторонняя замена. У Вас он может выглядеть иначе.

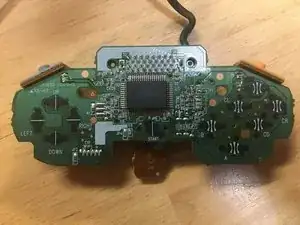

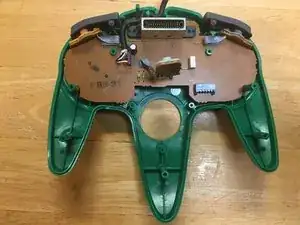

Снимите главную плату и сборки триггеров.

Ваш контроллер теперь полностью разобран!

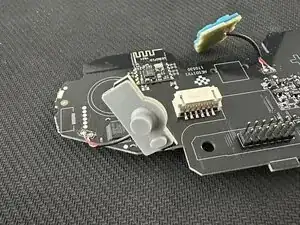

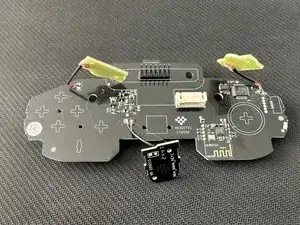

Идентификация всех микросхем:

Возможно, потребуется увеличить изображение, чтобы прочитать надписи.

Разъём вибропака / беспроводного модуля

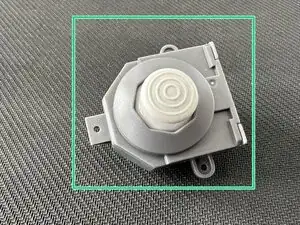

Холл-джойстик

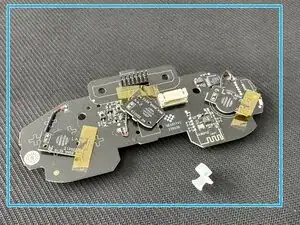

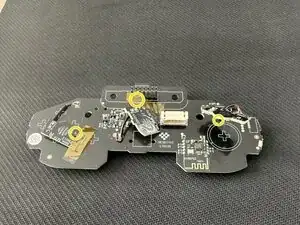

Материнская плата

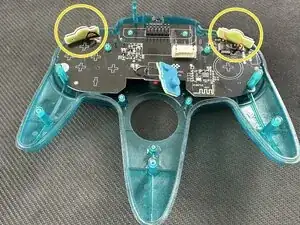

Аккуратно снимите ленты, удерживающие контакты кнопок L, R и Z на месте. Проводка выглядит хрупкой — действуйте с осторожностью

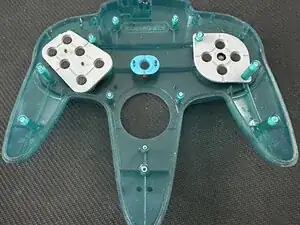

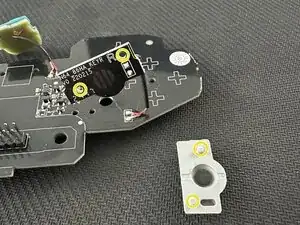

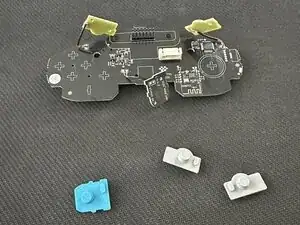

Разместите мембраны на соответствующих разъёмах материнской платы. Отверстия в мембранах расположены для корректного ориентирования.

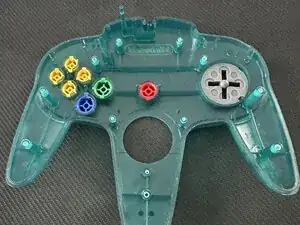

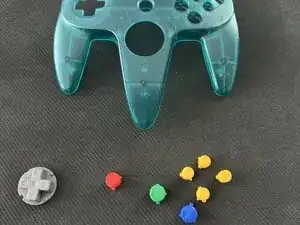

Установите кнопки в соответствующие отверстия; вырезы предотвращают неправильную установку.

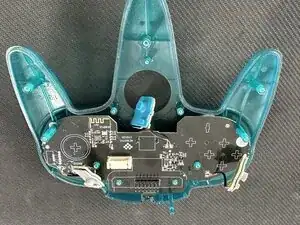

Установите материнскую плату на переднюю часть корпуса.

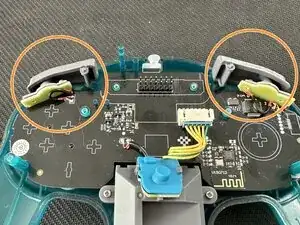

Разместите разъёмы L и R в их посадочных местах.

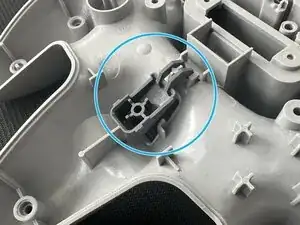

Не забудьте силикон в старом кожухе кабеля.

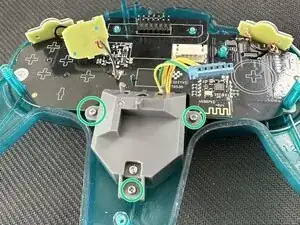

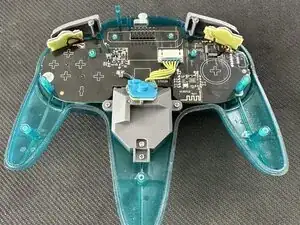

Установите джойстик.

Затяните 3 винта.

Подсоедините разъём кнопки Z и её мембрану к зажимам джойстика.

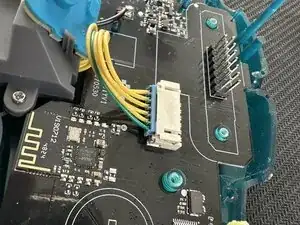

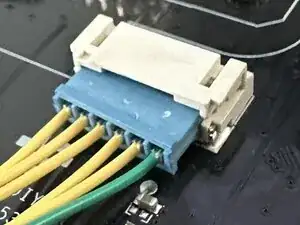

Вставьте штекер джойстика в его разъём на материнской плате.

Зелёный провод должен быть со стороны кнопки L.

Если контроллер расположен с джойстиком перед собой, кнопка L будет справа — помните, что вы работаете вверх дном.

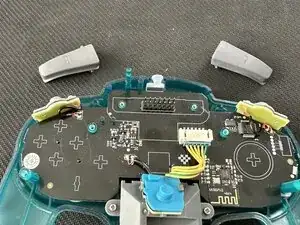

Установите кнопки L и R на переднюю часть корпуса.

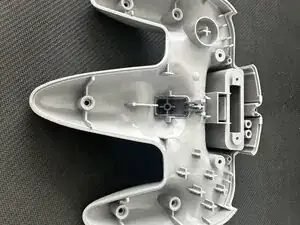

Установите кнопку Z на нижнюю часть корпуса.

Соедините верхнюю и нижнюю части корпуса.

Укладите нижнюю часть в верхнюю — наоборот некоторые детали могут выпасть.

Сначала затяните только первые 3 винта, это уменьшит количество повторных операций в случае проблемы.

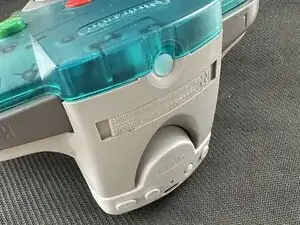

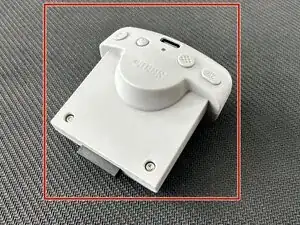

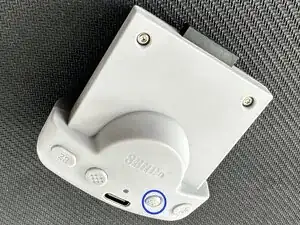

Установите вибропак в его отсек.

Для этой части используйте Nintendo Switch

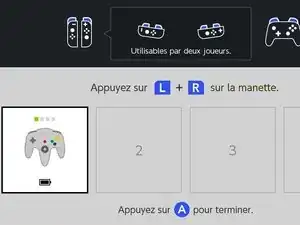

Подключите контроллер к консоли. Поставьте вибропак в положение «S» (с помощью переключателя снизу), нажмите «Start» и удерживайте кнопку сопряжения, чтобы начать связывание.

Если контроллер не появляется, попробуйте обновить его (см. следующий шаг).

Проверяйте каждую кнопку через встроенное средство тестирования контроллера Nintendo Switch. Доступ к нему через настройки Switch в разделе «Контроллеры и датчики», затем подменю «Тестировать ввод контроллера». Смотрите официальную документацию Nintendo для подробностей.

Важно проверить каждую кнопку перед окончательной сборкой.

Скачайте инструмент обновления 8BitDo.

Подключите контроллер к компьютеру через кабель USB-C. (вибропак должен быть присоединён к контроллеру).

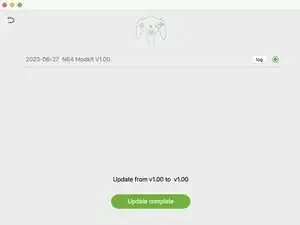

Выполните обновление. Даже если указано 1.00 to 1.00

Когда всё работает, затяните последние нижние винты.

Не забудьте затянуть винты портов расширения.
