Замена джойстика контроллера Nintendo GameCube
Это руководство проведет вас через этапы удаления джойстика. Это будет полезно, если у вас возникли проблемы с джойстиком.
Шаг 1
Поместите контроллер (кнопками вниз) на твердую поверхность.
Удалите шесть винтов Tri-wing Y0 длиной 9,2 мм, которые держат заднюю панель на месте.
Шаг 2
Аккуратно поднимите заднюю панель, отделяя ее от передней панели.
Некоторые кнопки могут выпасть, если они будут сбиты.
Шаг 3
Схватите кнопку Z за штырь пинцетом и поднимите ее из контроллера.
Во время сборки убедитесь, что пластиковое кольцо и пружина входят в предусмотренный слот, иначе корпус не закроется.
Шаг 4
Осторожно снимите кабель, обвивший штырь.
Шаг 5
Поднимите печатную плату из контроллера.
Не берите за вибромотор, чтобы поднять печатную плату, как показано на фото. В большинстве случаев это просто снимет вибромотор. Вместо этого схватите края платы.
Шаг 6

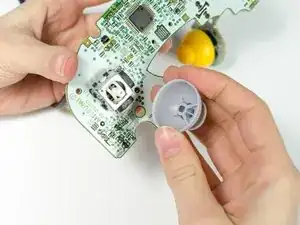

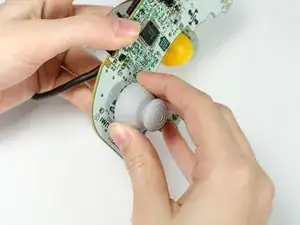

Схватите основание серой крышки и потяните ее вверх.
Во время сборки убедитесь, что слоты внутри джойстика совпадают, чтобы они могли снова соединиться.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
