Замена кнопок плечевого управления беспроводного контроллера Nintendo WaveBird

Нажмите вниз на защёлку крышки батарейного отсека и отведите её назад, чтобы снять крышку.

Извлеките обе батарейки из устройства.

Удалите восемь винтов длиной 9 мм с задней панели с помощью отвертки Tri-point Y1.

При сборке крепко удерживайте панели контроллера вместе при установке винтов, чтобы панели не разошлись.

Осторожно переверните контроллер и положите его на ровную поверхность.

Медленно отделите верхнюю панель от нижней панели.

Кнопки не закреплены и могут упасть с материнской платы.

После разделения отложите верхнюю панель в сторону.

При сборке убедитесь, что передняя панель выровнена с кнопками, чтобы они встали на свои места.

Используйте пинцет, чтобы извлечь кнопки.

Возможно, будет проще снять кнопку A с контакта, поддев её пальцами.

При сборке убедитесь, что все кнопки находятся в своих гнёздах, чтобы они совпадали с передней панелью.

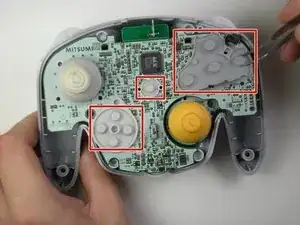

С помощью пинцета снимите три серых контактных прокладки с материнской платы.

Захватите материнскую плату пальцами с обеих сторон и аккуратно поднимите её от задней панели.

Чтобы вернуть материнскую плату на место, совместите две металлические защёлки под платой со слотами на задней панели. Плата должна встать на место.

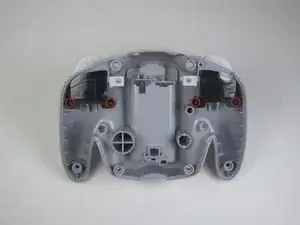

Удалите четыре винта Phillips длиной 9 мм с помощью отвертки Phillips #1.

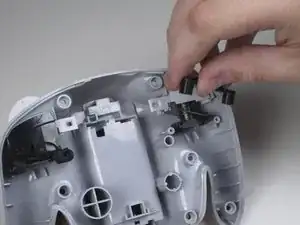

Снимите чёрные пластиковые крышки, фиксирующие кнопки плечевого управления.

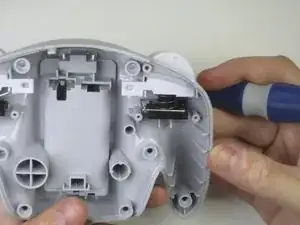

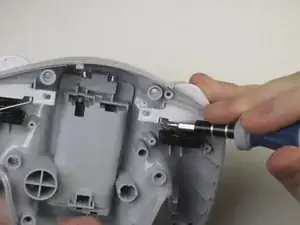

С помощью отвертки осторожно разблокируйте пружинную скобу в её держателе.

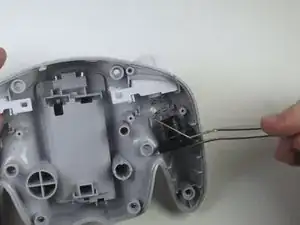

После разблокировки с помощью пинцета вытащите пружины из их гнёзд.

Пружины могут выскочить. Будьте осторожны, чтобы не потерять их при отложении.

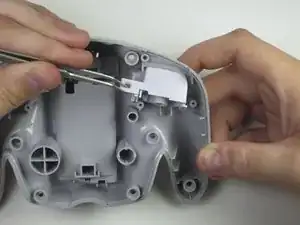

При повторной установке скоб используйте пинцет, чтобы совместить скобу с её держателем и вдавить до щелчка.

После снятия пружины извлеките кнопки плечевого управления, потянув вниз и наружу.
