Замена вибромотора контроллера Nintendo GameCube
Это руководство полностью посвящено установке вибромотора. Вибромотор отвечает за вибрацию, которую Вы чувствуете в контроллере при определённых игровых действиях. Это руководство пригодится, если Ваш контроллер не вибрирует.
Шаг 1
Положите контроллер (кнопками вниз) на твёрдую поверхность.
Снимите шесть винтов Tri-wing Y0 длиной 9,2 мм, удерживающих заднюю панель.
Шаг 2
Осторожно приподнимите заднюю панель, отделяя её от передней панели.
Некоторые кнопки могут выпасть, если их потревожить.
Шаг 3
Захватите кнопку Z за штырёк пинцетом и извлеките её из контроллера.
При сборке убедитесь, что пластиковая окантовка и пружина вставлены в предусмотренный паз, иначе корпус не закроется.
Шаг 4
Аккуратно отщёлкните кабель, который обвит вокруг штырька.
Шаг 5
Поднимите плату из контроллера.
Не захватывайте вибромотор при поднятии платы, как показано на фото. Часто это просто вынимает вибромотор. Вместо этого держите за кромки платы.
Шаг 6

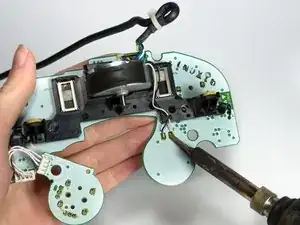

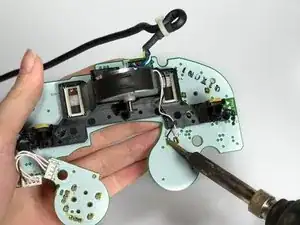

Приложите наконечник паяльника к одному из выводов и подождите, пока припой не расплавится. Аккуратно оттяните провод от вывода.
Повторите для второго вывода и провода.
При сборке припаяйте белый провод к положительному (+) выводу справа, а чёрный провод к отрицательному (-) выводу слева.
Для получения дополнительной информации обратитесь к этому руководству по пайке.
Шаг 7

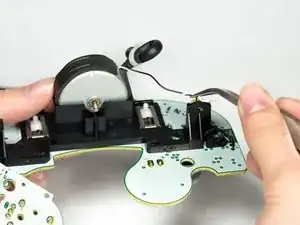

С помощью пинцета отсоедините провода от маленького чёрного кронштейна, удерживающего их на плате.
Шаг 8
Выньте мотор из кронштейна.
Не тяните за провода! Это может значительно осложнить ремонт.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
