Замена C-Stick беспроводного контроллера Nintendo WaveBird

Консоли

Беспроводной контроллер Nintendo WaveBird использует радиочастотную (RF) технологию для беспроводного подключения к консоли Nintendo GameCube.

Если C-stick вашего контроллера WaveBird (желтый "джойстик" расположенный с правой стороны контроллера с буквой C сверху кнопки) необходимо заменить или отремонтировать из-за износа или неисправности, это руководство покажет вам шаги, необходимые для удаления и повторной сборки C-stick.

Этот ремонт будет полезен, если C-Stick работает некорректно.

Необходимы навыки работы с материнской платой контроллера и умелое использование пинцета и отвертки с тройной нарезкой Y1.

Существует риск повреждения материнской плате и дочерней плате контроллера во время ремонта, это руководство дополнительно объясняет осторожные шаги, необходимые для предотвращения повреждений.

Шаг 1

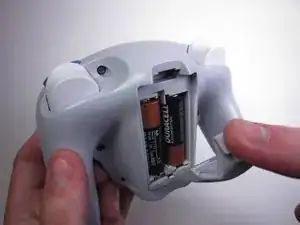

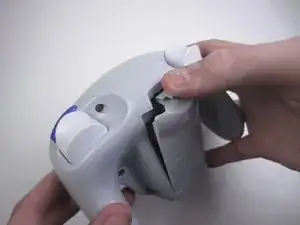

Опустите рычаг разблокировки крышки батарей и отведите назад, чтобы снять крышку.

Шаг 2

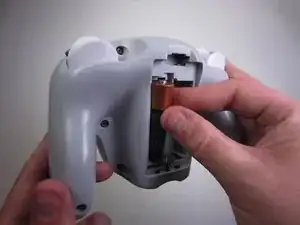

Убедитесь, что обе батарейки удалены из устройства.

Шаг 3

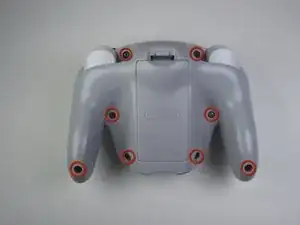

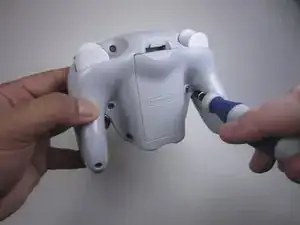

Удалите восемь винтов по 9 мм с задней панели, используя отвертку с тройной нарезкой Y1.

При повторной сборке надежно держите панели контроллера вместе во время установки винтов, чтобы панели не разъединились.

Шаг 4

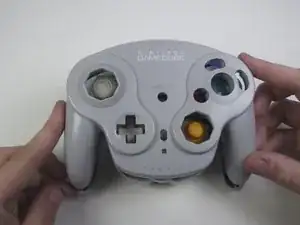

Осторожно переверните контроллер и положите его на ровную поверхность.

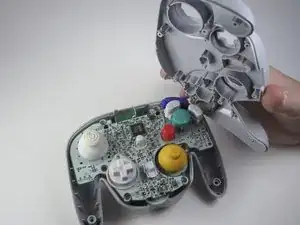

Медленно отделите верхнюю панель от нижней панели.

Кнопки могут быть свободными и могут упасть с материнской платы.

После отделения отложите верхнюю панель.

При повторной сборке убедитесь, что передняя панель совмещена с кнопками, чтобы они вернулись на место.

Шаг 5

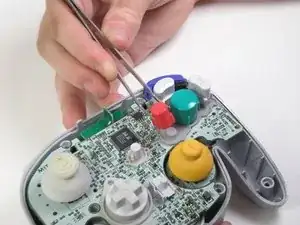

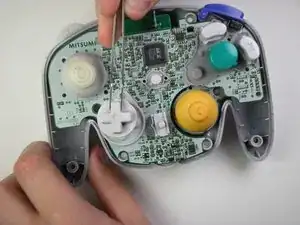

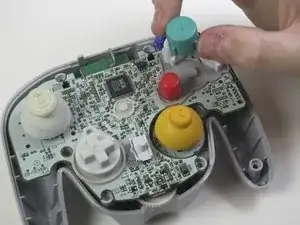

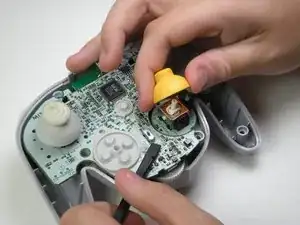

Используйте пинцет, чтобы удалить кнопки.

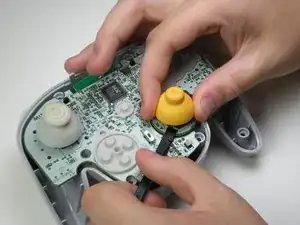

Может быть легче удалить кнопку A с пэдом, подняв ее пальцами.

При повторной сборке убедитесь, что все кнопки находятся в своих гнездах, чтобы они соответствовали передней панели.

Шаг 6
