Замена stickbox контроллера Nintendo GameCube

Консоли

В этом руководстве показано, как заменить stickbox контроллера Nintendo GameCube. Stickbox нельзя купить у официальных продавцов, а третьестепенные варианты низкого качества. Поэтому мы будем использовать stickbox от Wii Nunchuk, другого контроллера GameCube или путем замены с C-stick. Для снятия коробки и припайки новой потребуется немного пайки.

Шаг 1

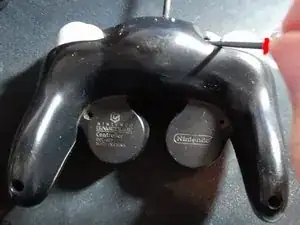

С помощью треугольной отвертки открутите шесть винтов Tri-Wing Y0 длиной 9.2 мм на задней части контроллера.

Шаг 2

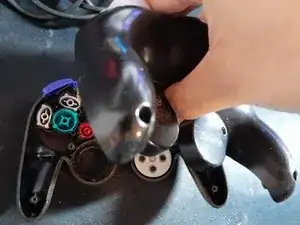

Снимите заднюю крышку с материнской платой и извлеките материнскую плату.

Удаление таким образом упростит последующую сборку.

Шаг 3

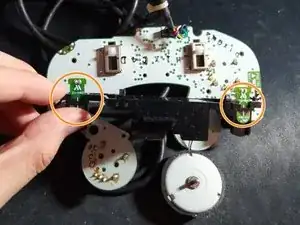

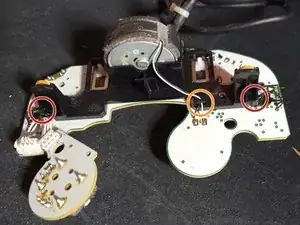

Отсоедините два провода от триггеров на черной пластиковй детали.

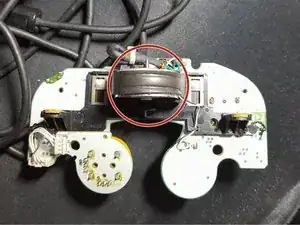

Отсоедините провод от мотора вибрации.

Будьте осторожны с проводами мотора, они хрупкие.

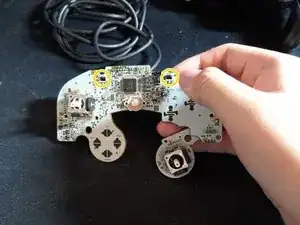

Переверните материнскую плату и нажмите два черных штифта вниз, чтобы разблокировать пластиковую деталь.

Шаг 4

Извлеките мотор вибрации из черной детали.

Будьте осторожны с проводами вибрации, они хрупкие.

Сдвиньте два триггера вперед, и черная деталь теперь снимается.

Шаг 5

Установите паяльник на температуру около 420°C.

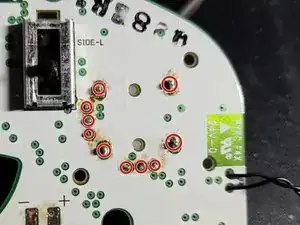

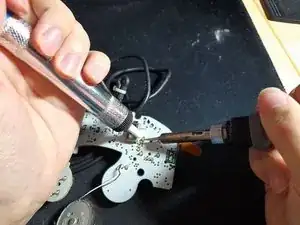

С помощью паяльника и отпаивателя удалите 10 контактов и извлеките stickbox.

Может остаться немного припоя, что затруднит извлечение. Возможно, потребуется использование плоского твердого предмета для помощи в вытаскивании контактов.

Шаг 6

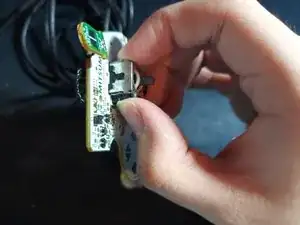

Совместите и вставьте новый stickbox.

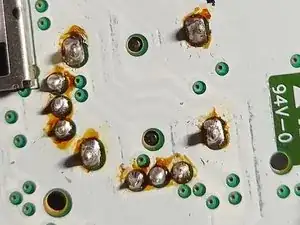

Припаяйте 10 контактов.

Убедитесь, что между контактами нет соединения.

Заключение

Контроллеры GameCube по-прежнему активно используются в соревнованиях по Smash

Перевод руководства с ifixit.com
