Замена крестовины геймпада Nintendo GameCube
В этом руководстве показано, как правильно снять крестовину (D-Pad). Это необходимо для её очистки или замены.
Шаг 1
Положите контроллер (кнопками вниз) на твёрдую поверхность.
Снимите шесть винтов Tri-wing Y0 длиной 9,2 мм, которые удерживают заднюю панель.
Шаг 2
Осторожно приподнимите заднюю панель, отделяя её от передней панели.
Некоторые кнопки могут выпасть, если они сдвинутся.
Шаг 3
Возьмите кнопку Z за выступ пинцетом и извлеките её из контроллера.
При сборке убедитесь, что пластиковый ободок и пружина вставлены в предусмотренный паз, иначе корпус не закроется.
Шаг 4
Осторожно разцепите кабель, который обведён вокруг штыря.
Шаг 5
Поднимите печатную плату из контроллера.
Не беритесь за двигатель вибрации, чтобы поднимать плату, как показано на фото. Во многих случаях это просто снимет мотор. Вместо этого держите за края платы.
Шаг 6

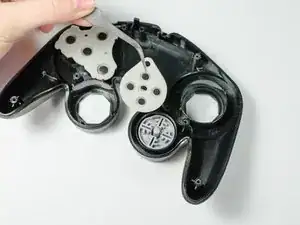

Снимите резиновую прокладку пинцетом.
Шаг 7

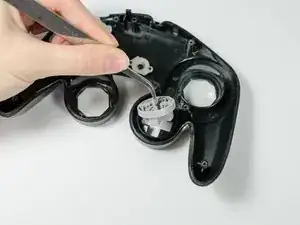

Используя пинцет, захватите центральный штифт крестовины и выньте её из гнезда.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
