Замена триггеров контроллера Nintendo GameCube

Поместите контроллер (кнопками вниз) на твердую поверхность.

Удалите шесть винтов Tri-wing Y0 длиной 9.2 мм, которые удерживают заднюю панель на месте.

Осторожно поднимите заднюю панель, отделяя ее от фронтальной панели.

Некоторые кнопки могут выпасть, если они будут потрясены.

Возьмите Z-кнопку за шпильку с помощью пинцета и вытяните ее из контроллера.

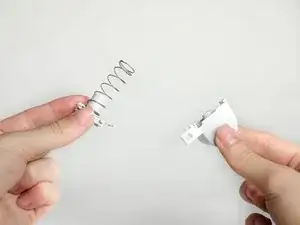

Во время сборки убедитесь, что пластиковое кольцо и пружина поместились в отведенный слот, иначе корпус не закроется.

Осторожно снимите кабель, который обернут вокруг шпильки.

Поднимите плату с контроллера.

Не беритесь за мотор вибрации, чтобы поднять плату, как показано на картинке. В большинстве случаев это просто удалит мотор вибрации. Вместо этого держитесь за края платы.

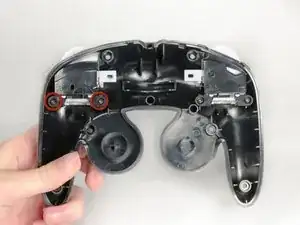

Удалите два винта с головкой Phillips длиной 8.9 мм #0.

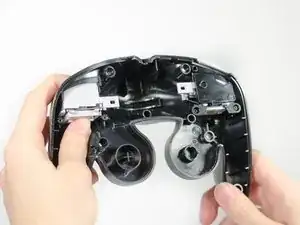

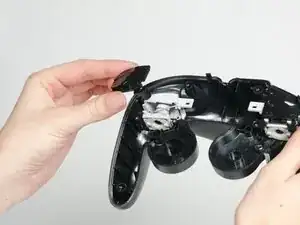

Снимите черную крышку.

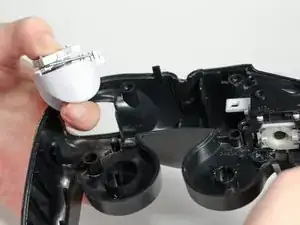

Чтобы снять сборку триггера, нажмите на триггер указательным пальцем, как будто вы используете контроллер нормально.

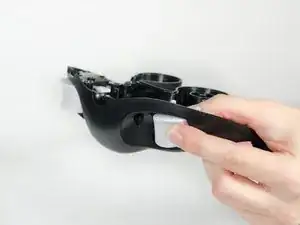

Держите серый квадратный держатель сбоку контроллера большим пальцем.

Держите пальцы на одном месте, поворачивая вверх к себе, чтобы снять сборку триггера.

Снимите

Перевод руководства с ifixit.com
