Замена кабеля контроллера Nintendo Entertainment System

Это довольно простая ремонтная операция. Требуются навыки пайки.

Всё ещё выполнимо, даже если Вы паяли всего два раза в жизни и боитесь, что всё испортите. Вы знаете, кто Вы ;)

Шаг 1

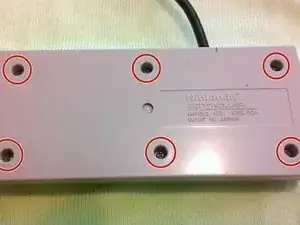

Отвинтите 6 винтов 8 мм на задней крышке с помощью крестовой отвертки #1.

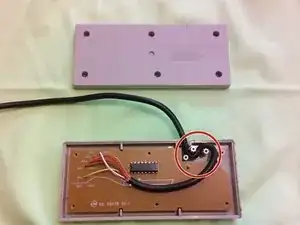

Снимите заднюю крышку с контроллера.

Снимите кабель с держателей, чтобы облегчить извлечение платы.

Поднимите плату прямо вверх и выньте её из контроллера. Переверните плату, чтобы получить доступ к точкам пайки кабеля.

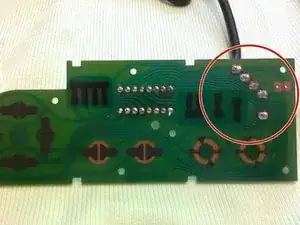

Разпаять 5 соединений и припаять новый кабель.

Цвета проводов нанесены на обратной стороне платы.

Для сборки устройства в обратном порядке выполните эти инструкции в обратной последовательности.

Перевод руководства с ifixit.com
