Замена кнопки Hori Real Arcade Pro N
Если кнопка Hori Real Arcade Pro N не регистрирует нажатия, используйте это руководство для замены установленных в рукояти Sanwa кнопок диаметром 30 мм или 24 мм.
Для замены кнопок рукояти требуются кнопки Sanwa диаметром 30 мм или 24 мм и крестовая отвертка для удаления винтов, используемых в этой рукояти.
Перед началом: для ремонта правой верхней кнопки требуется кнопка диаметром 24 мм, а для восьми основных кнопок — кнопки Sanwa диаметром 30 мм.
Шаг 1
Переверните рукоять так, чтобы нижняя часть была направлена вверх.

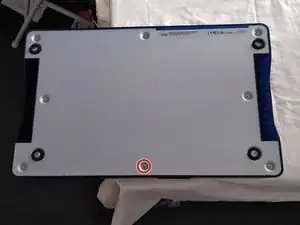

Снимите наклейку, закрывающую винт в центре нижней части корпуса.

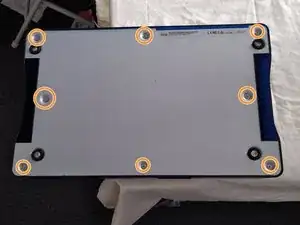

Удалите восемь винтов с нижней части устройства с помощью крестовой отвертки №0.
Шаг 2

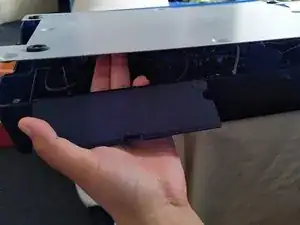

Найдите отсек для хранения, в котором находится USB-кабель.
Откройте корпус, вставив руку в отсек и нажав вверх.
Поставьте рукоять на бок — так дальнейшие шаги будут удобнее выполнять.
Шаг 3

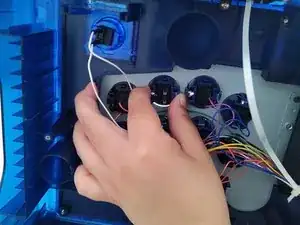

Пальцами потяните за чёрный разъём, чтобы отсоединить оба провода, подключённые к кнопке.
Тяну за провод вместо чёрного разъёма может привести к выходу проводов из строя.
Шаг 4

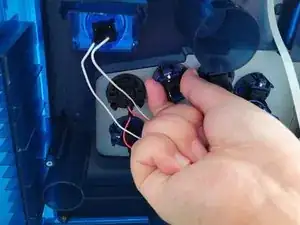

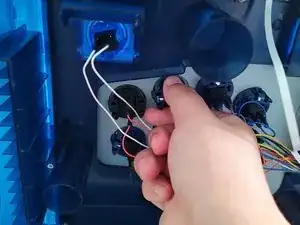

Поверните кнопку, которую собираетесь удалить.
Защитные защёлки должны находиться сбоку, как показано на второй фотографии — так её будет проще захватить на следующем шаге.
Шаг 5

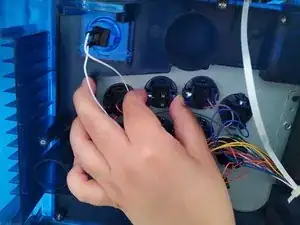

Сожмите защёлки на кнопке.
Продолжая сжимать, нажмите кнопку внутрь, чтобы она выпала.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
