Замена материнской платы Nintendo DS Lite

Отвинтите винт с крестовой шлицей, фиксирующий крышку батарейного отсека к нижней части корпуса.

Винт остаётся закреплённым в крышке батарейного отсека.

Подденьте крышку батарейного отсека вверх монтажной лопаткой или ногтем и извлеките её из нижней части корпуса.

Вставьте кромку монтажной лопатки между боковой частью батареи и корпусом нижней части и подденьте вверх, чтобы освободить батарею.

Извлеките батарею из DS Lite.

Используйте кончик монтажной лопатки, чтобы снять оба резиновых ножки с DS Lite.

Снимите следующие винты, фиксирующие нижнюю часть корпуса к корпусу DS Lite:

Два золотистых винта с крестовой шлицей 4,3 мм

Один чёрный винт Tri-point 3,9 мм

Один серебристый винт с крестовой шлицей 3,3 мм

Три серебристых винта Tri-point 5,5 мм

Снимите крышку слота для картриджей перед продолжением.

Вставьте кромку монтажной лопатки между нижней и верхней частями корпуса рядом с верхним правым углом DS Lite.

Осторожно проведите лопаткой вдоль правого края DS Lite, создавая зазор.

Продолжайте водить лопаткой по задней части DS Lite, пока большая часть нижней части корпуса не отделится от верхней части.

Поднимите нижнюю часть корпуса от остальной части DS Lite.

Тяните осторожно. Некоторые устройства склеены, и слишком сильное усилие может повредить выключатель питания.

При сборке убедитесь, что выключатель питания и регуляторы громкости правильно выровнены с переключателями на материнской плате.

Поднимите оба триггера из DS Lite.

Триггеры удерживаются очень слабо небольшими металлическими штифтами и пружинками. Не потеряйте эти детали.

На втором изображении показана правильная конфигурация узла триггеров для сборки.

Используйте плоскую кромку монтажной лопатки, чтобы отжать разъём антенны Wi‑Fi прямо вверх из его гнезда на плате Wi‑Fi.

Используйте плоскую кромку монтажной лопатки, чтобы отжать разъём платы Wi‑Fi прямо вверх из его гнезда на материнской плате.

Используйте плоскую кромку монтажной лопатки, чтобы отделить правый край платы Wi‑Fi от материнской платы.

Плата Wi‑Fi закреплена на материнской плате слоем клея.

Извлеките плату Wi‑Fi из DS Lite.

Используйте плоскую кромку монтажной лопатки, чтобы отжать разъём микрофона прямо вверх из его гнезда на материнской плате.

На следующих шагах необходимо протянуть антенный кабель между считывателем картриджей DS Lite и материнской платой. Тяните медленно и остановитесь, как только почувствуете сопротивление, чтобы не повредить кабель или материнскую плату.

Расположите антенный кабель так, чтобы его разъём был направлен вверх и от материнской платы, прижмите его монтажной лопаткой в зазоре между микросхемами на материнской плате.

Медленно и аккуратно потяните антенный кабель, пока разъём кабеля не окажется под считывателем картриджей DS Lite.

Продолжайте тянуть кабель, пока разъём не выйдет из-под считывателя картриджей с правой стороны.

При сборке при попытке протянуть антенный кабель обратно под считыватель картриджей кабель может перегнуться или его будет трудно протолкнуть. В этом случае попробуйте сначала продеть нитку; затем привяжите нитку к одному концу разъёма кабеля и потяните, проводя кабель мимо препятствий.

Аккуратно отогните удерживающую защёлку шлейфа сенсорного экрана ногтем или кромкой монтажной лопатки.

Убедитесь, что Вы отгибаете удерживающую защёлку, **не** сам разъём.

Используйте кончик монтажной лопатки, чтобы вытащить шлейф сенсорного экрана прямо из его разъёма.

Не отгибайте защёлку более чем на 90 градусов, иначе Вы отломаете её.

Снимите два винта с крестовой шлицей 3,4 мм, фиксирующие материнскую плату к верхней части корпуса.

Откройте дисплей достаточно, чтобы использовать палец для приподнимания переднего края материнской платы и отведения её от верхней части корпуса.

Не пытайтесь полностью извлечь материнскую плату, так как она всё ещё соединена с верхним дисплеем через верхний шлейф LCD.

Используйте ноготь или плоский край лопатки, чтобы осторожно поднять фиксирующую крышку ленточного кабеля верхнего ЖК-дисплея.

Убедитесь, что вы поднимаете фиксирующую крышку, а не сам разъём.

Оттяните материнскую плату от DS Lite, чтобы отделить ленточный кабель верхнего ЖК-дисплея от его разъёма на плате.

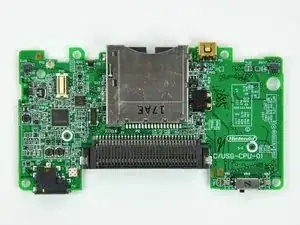

Снимите материнскую плату с DS Lite.

Теперь вы можете аналогичным образом открыть фиксирующую крышку для нижнего ЖК-экрана и отделить нижний ЖК-экран от материнской платы.

Материнская плата остаётся.
