Замена Wi‑Fi антенны Nintendo DS Lite

Отвинтите винт с крестообразной шлицей, фиксирующий крышку батарейного отсека к нижней части корпуса.

Винт остаётся прикреплённым к крышке батарейного отсека.

Подденьте крышку батарейного отсека лопаткой или ногтем и приподнимите её из нижней части корпуса.

Заставьте край лопатки войти между боковой стороной батареи и корпусом нижней части и подденьте вверх, чтобы освободить батарею.

Извлеките батарею из DS Lite.

Используйте наконечник лопатки, чтобы поддеть и снять обе резиновые ножки с DS Lite.

Удалите следующие винты, фиксирующие нижнюю часть корпуса к остальной части DS Lite:

Два золотых винта Phillips 4.3 мм

Один чёрный трёхлучевой винт 3.9 мм

Один серебристый винт Phillips 3.3 мм

Три серебристых трёхлучевых винта 5.5 мм

Снимите крышку слота для картриджа перед продолжением.

Вставьте край лопатки между нижней и верхней частями корпуса возле правого верхнего угла DS Lite.

Осторожно проведите лопаткой вдоль правого края DS Lite, создавая зазор.

Продолжайте проводить лопаткой по задней части DS Lite, пока большая часть нижней части корпуса не отделится от верхней.

Отведите нижнюю часть корпуса от остальной части DS Lite.

Тяните осторожно. Некоторые устройства склеены, и чрезмерное усилие может повредить выключатель питания.

При сборке убедитесь, что выключатель питания и ползунки громкости правильно совмещены с переключателями на плате.

Поднимите оба триггерных кнопки из DS Lite.

Триггерные кнопки удерживаются очень слабо небольшими металлическими штифтами и пружинками. Не потеряйте эти детали.

На второй фотографии показана правильная конфигурация механизма триггеров для последующей сборки.

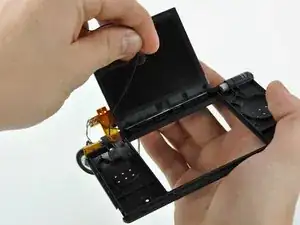

Используйте плоскую кромку лопатки, чтобы выпрямить и подтолкнуть разъём антенны Wi‑Fi прямо вверх из его гнезда на плате Wi‑Fi.

Используйте плоскую кромку лопатки, чтобы выпрямить и подтолкнуть разъём платы Wi‑Fi прямо вверх из его гнезда на материнской плате.

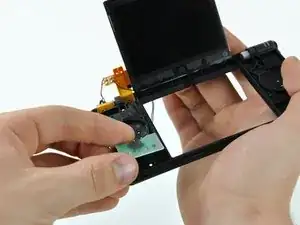

Используйте плоскую кромку лопатки, чтобы отделить правый край платы Wi‑Fi от материнской платы.

Плата Wi‑Fi приклеена к материнской плате слоем клея.

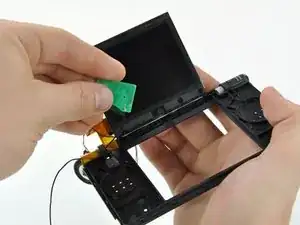

Извлеките плату Wi‑Fi из DS Lite.

Используйте плоскую кромку лопатки, чтобы выпрямить и подтолкнуть разъём микрофона прямо вверх из его гнезда на материнской плате.

В следующих шагах необходимо протянуть антеннный кабель между считывателем картриджей и материнской платой. Тяните медленно и остановитесь, когда почувствуете сопротивление, чтобы не повредить кабель или плату.

Разместите антеннный кабель так, чтобы его разъём был направлен вверх и от платы, прижмите его лопаткой в зазоре между микросхемами на материнской плате.

Медленно и осторожно тяните антеннный кабель, пока разъём кабеля не окажется под считывателем картриджей DS Lite.

Продолжайте тянуть кабель, пока разъём не выйдет из-под считывателя картриджей с правой стороны.

При сборке, если протягивание кабеля назад под считыватель картриджей затруднено или кабель сгибается, попробуйте сначала протянуть через зазор нитку; затем привяжите нитку к концу разъёма кабеля и потяните, проводя кабель через препятствия.

Используйте ноготь или кромку лопатки, чтобы осторожно приподнять фиксирующую планку шлейфа сенсорного экрана.

Убедитесь, что вы приподнимаете фиксирующую планку, **не** сам разъём.

Используйте наконечник лопатки, чтобы вытащить шлейф сенсорного экрана прямо из его гнезда.

Не поднимайте планку более чем на 90 градусов, иначе она может сломаться.

Удалите два винта Phillips 3.4 мм, фиксирующие материнскую плату к верхней части корпуса.

Откройте дисплей настолько, чтобы вы могли пальцем прижать передний край материнской платы вверх и отвести её от верхней части корпуса.

Не пытайтесь полностью снять материнскую плату: она всё ещё соединена с верхним дисплеем через верхний шлейф ЖК‑экрана.

Используйте ноготь или плоский край лопатки, чтобы аккуратно поднять фиксирующую планку верхнего шлейфа ЖК-экрана.

Убедитесь, что Вы поднимаете фиксирующую планку, а не сам разъём.

Оттяните материнскую плату от корпуса DS Lite, чтобы отсоединить верхний шлейф ЖК-экрана от его разъёма на плате.

Снимите материнскую плату с DS Lite.

Теперь Вы можете открыть фиксирующую планку для нижнего ЖК-экрана таким же образом и отделить нижний ЖК-экран от материнской платы.

Удалите два винта Phillips длиной 8,3 мм, крепящих верхнюю крышку к сборке дисплея.

Протяните верхний шлейф ЖК-экрана вправо, через прорезь в корпусе.

Протолкните шлейф вниз через прорезь.

Медленно поднимайте верхнюю крышку от дисплея, следя за тем, чтобы шлейф не застрял.

После того как шлейф освободится от верхней крышки, протяните антенный и Wi‑Fi кабели через отверстие в верхней крышке.

Снимите верхнюю крышку с DS Lite.

Используйте канцелярскую кнопку, чтобы удалить четыре пластиковые заглушки винтов на передней рамке.

Удалите четыре винта Phillips длиной 3,4 мм, крепящих заднюю рамку дисплея к передней рамке дисплея.

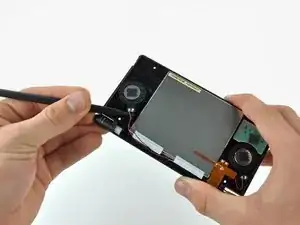

Используйте край лопатки, чтобы выпререть обе резиновые накладки из передней рамки дисплея.

Двумя руками аккуратно сдвиньте заднюю рамку вверх.

Задняя рамка сдвинется примерно на 2 мм.

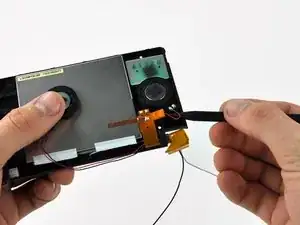

Вставьте лопатку в зазор между передней и задней рамками дисплея и отпряньте переднюю рамку от задней.

Поднимите заднюю рамку дисплея от сборки дисплея.

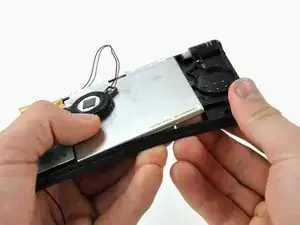

Используйте кончик лопатки, чтобы поддеть оба динамика в корпусе и положить их на обратную сторону ЖК-экрана.

Динамики имеют магниты, которые будут удерживать их вместе, помогая держать их в стороне для последующих шагов.

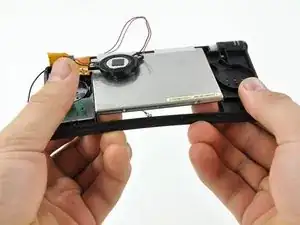

Начиная с верхнего правого угла, возьмитесь обеими руками и медленно отделяйте ЖК-экран от передней рамки дисплея.

Продолжайте отделять вдоль верхнего и левого краёв ЖК-экрана.

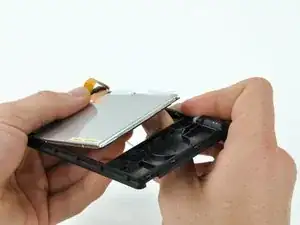

Наконец, поднимите ЖК-экран вверх и отведите его от передней рамки дисплея.

Не пытайтесь пока полностью снять ЖК-экран — он всё ещё соединён с передней рамкой с помощью шлейфа ЖК-экрана.

Поднимите Wi‑Fi антенну и протяните её кабель через отверстие в передней рамке дисплея.

Снимите Wi‑Fi антенну с сборки дисплея.
