Замена верхнего ЖК-дисплея Nintendo DS Lite

Отверните винт с крестовой головкой, фиксирующий крышку батарейного отсека к нижней части корпуса.

Винт остаётся закреплённым на крышке батарейного отсека.

Подденьте крышку батарейного отсека вверх лопаткой или ногтем и выньте её из нижней части корпуса.

Подденьте край лопатки между боковой частью батареи и корпусом нижней части и поднимите вверх, чтобы освободить батарею.

Извлеките батарею из DS Lite.

Используйте кончик лопатки, чтобы снять оба резиновых ножки с DS Lite.

Удалите следующие винты, фиксирующие нижнюю часть корпуса к корпусу устройства:

Два золотых винта Phillips 4,3 мм

Один чёрный винт Tri-point 3,9 мм

Один серебристый винт Phillips 3,3 мм

Три серебристых винта Tri-point 5,5 мм

Снимите крышку слота картриджа перед продолжением.

Вставьте край лопатки между нижней и верхней частями корпуса рядом с верхним правым углом DS Lite.

Осторожно проведите лопаткой вдоль правого края DS Lite, создавая зазор.

Продолжайте проводить лопаткой вдоль задней части DS Lite, пока большая часть нижней части корпуса не отделится от верхней.

Отделите нижнюю часть корпуса от остальной части DS Lite.

Тяните аккуратно. Некоторые устройства герметизированы клеем, и чрезмерное усилие может повредить переключатель питания.

При повторной сборке убедитесь, что переключатель питания и ползунки громкости правильно совмещены с переключателями на материнской плате.

Выньте оба спусковых кнопки из DS Lite.

Спусковые кнопки удерживаются очень слабо малыми металлическими штырьками и пружинками. Не потеряйте эти детали.

Второе изображение показывает правильную конфигурацию механизма спусковых кнопок для повторной сборки.

Используйте плоский край лопатки, чтобы поднять разъём антенны Wi‑Fi прямо вверх из его гнезда на плате Wi‑Fi.

Используйте плоский край лопатки, чтобы поднять разъём платы Wi‑Fi прямо вверх из его гнезда на материнской плате.

Используйте плоский край лопатки, чтобы отделить правый край платы Wi‑Fi от материнской платы.

Плата Wi‑Fi приклеена к материнской плате слоем клея.

Удалите плату Wi‑Fi из DS Lite.

Используйте плоский край лопатки, чтобы поднять разъём микрофона прямо вверх из его гнезда на материнской плате.

На следующих шагах вам нужно провести антенный кабель между считывателем картриджей и материнской платой. Тяните медленно и остановитесь при ощущении сопротивления, чтобы не повредить кабель или плату.

Разместите антенный кабель так, чтобы его разъём был направлен вверх и от материнской платы, удерживая его лопаткой лёгким нажимом в зазоре между микросхемами на материнской плате.

Медленно и аккуратно потяните антенный кабель, пока его разъём не окажется под считывателем картриджей DS Lite.

Продолжайте тянуть кабель, пока разъём кабеля не выйдет из-под считывателя картриджей с правой стороны.

При повторной сборке и попытке просунуть антенный кабель обратно под считыватель картриджей кабель может загнуться или затрудниться при протягивании. В этом случае попробуйте сначала протянуть нитку; затем привяжите нитку к одному концу разъёма кабеля и потяните её, направляя кабель мимо препятствий.

Аккуратно поднимите фиксатор шлейфа сенсорного экрана ногтем или краем лопатки.

Убедитесь, что вы поднимаете фиксатор шлейфа, а не сам разъём.

Используйте кончик лопатки, чтобы вытащить шлейф сенсорного экрана прямо из его разъёма.

Не поднимайте фиксатор более чем на 90 градусов, иначе вы его отломаете.

Удалите два винта Phillips 3,4 мм, фиксирующие материнскую плату к верхней части корпуса.

Откройте дисплей достаточно широко, чтобы можно было пальцем приподнять передний край материнской платы и отвести его от верхней части корпуса.

Не пытайтесь полностью извлечь материнскую плату — она всё ещё соединена с верхним дисплеем через шлейф верхнего ЖК-экрана.

Используйте ноготь или плоский край лопатки, чтобы осторожно отогнуть фиксирующую защёлку верхнего ленточного кабеля ЖК-экрана.

Убедитесь, что Вы отгибаете фиксирующую защёлку, а не сам разъём.

Оттяните материнскую плату от DS Lite, чтобы отсоединить верхний ленточный кабель ЖК-экрана от его разъёма на материнской плате.

Снимите материнскую плату с DS Lite.

Теперь можно таким же образом открыть фиксирующую защёлку для нижнего ЖК-экрана и отсоединить нижний ЖК-экран от материнской платы.

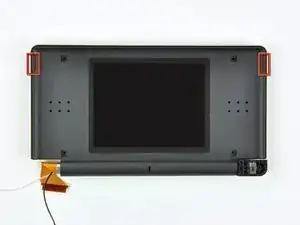

Удалите два филаментных винта Phillips длиной 8,3 мм, закрепляющих верхнюю крышку на сборке дисплея.

Вытяните верхний ленточный кабель ЖК-экрана вправо, через прорезь в корпусе.

Протолкните ленточный кабель вниз через прорезь.

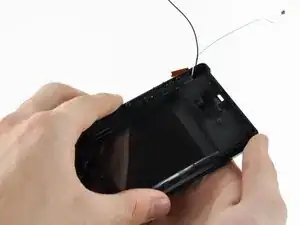

Медленно приподнимите верхнюю крышку от дисплея, следя за тем, чтобы ленточный кабель не зацепился.

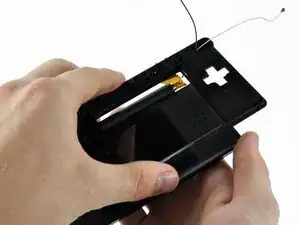

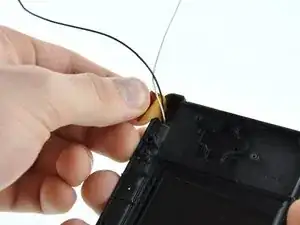

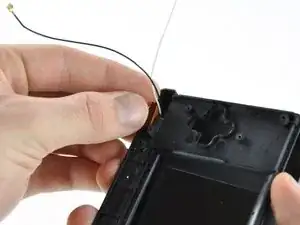

Когда ленточный кабель освободится от верхней крышки, протяните через отверстие в верхней крышке антенну и кабели Wi‑Fi.

Снимите верхнюю крышку с DS Lite.

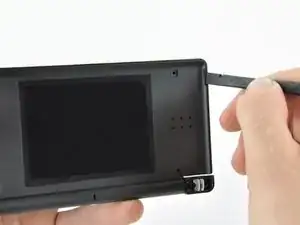

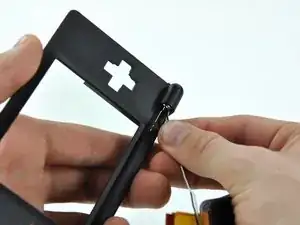

Используйте штифт, чтобы снять четыре пластиковые заглушки винтов на передней рамке дисплея.

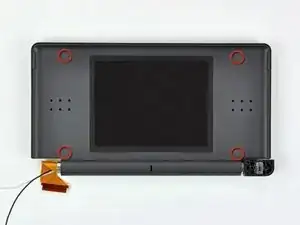

Удалите четыре филаментных винта Phillips длиной 3,4 мм, фиксирующих заднюю рамку дисплея к передней рамке дисплея.

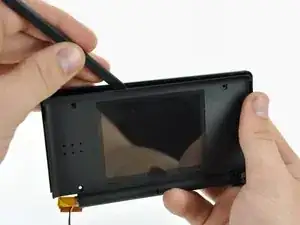

Используйте кромку лопатки, чтобы поддеть и вынуть оба резиновых уплотнителя из передней рамки дисплея.

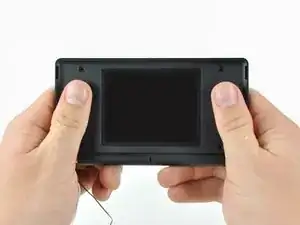

Двумя руками аккуратно сдвиньте заднюю рамку вверх.

Задняя рамка смещается примерно на 2 мм.

Вставьте лопатку в зазор между передней и задней рамками дисплея и подденьте переднюю рамку, отводя её от задней рамки.

Поднимите заднюю рамку дисплея от сборки дисплея.

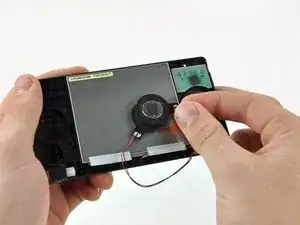

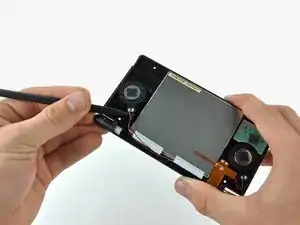

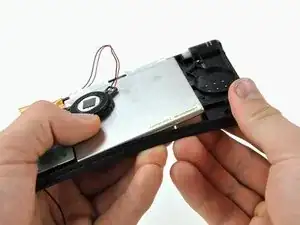

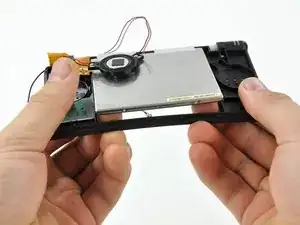

Используя кончик лопатки, подденьте оба динамика из их посадочных мест и поместите их на тыльную сторону ЖК-экрана.

Динамики содержат магниты, которые будут держать их вместе, помогая убрать их с рабочего поля для последующих шагов.

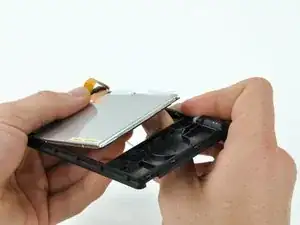

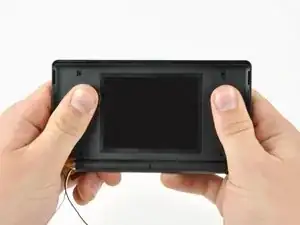

Начиная с верхнего правого угла, обеими руками медленно отделяйте ЖК-экран от передней рамки дисплея.

Продолжайте отделять вдоль верхнего и левого краёв ЖК-экрана.

Наконец, подталкивайте ЖК-экран вверх и отводите его от передней рамки дисплея.

Не пытайтесь пока снять ЖК-экран — ленточный кабель ЖК-экрана всё ещё проведён через переднюю рамку дисплея.

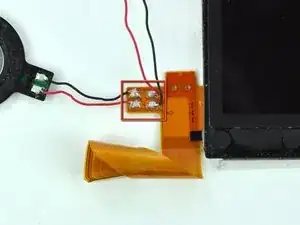

Отпаивайте динамики от верхнего ЖК-экрана, разогревая паяные соединения паяльником и одновременно оттягивая провода динамиков от ленточного кабеля.

Если Вы никогда не паяли, у нас есть руководство, которое упрощает процесс.

Верхний ЖК-экран остаётся.

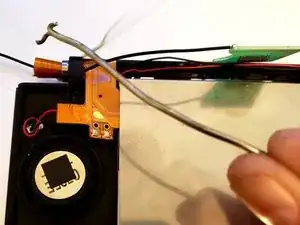

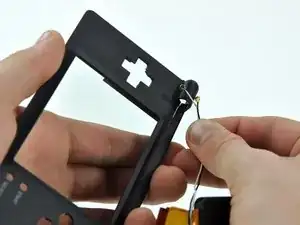

Используйте небольшую крючковую насадку, чтобы помочь протянуть передний край ленточного кабеля через шарнир дисплея. Подходит кусочек припоя, как показано на фото.
