Замена верхнего экрана Nintendo DS Lite

Положите устройство крышкой вниз и найдите отсек для батареи.

Найдите винт с крестообразным шлицем, закрепляющий крышку батарейного отсека в правом нижнем углу корпуса.

Ослабьте винт настолько, чтобы снять крышку батарейного отсека, но оставьте винт в крышке для последующей сборки.

Для удаления винта используйте только крестовую отвертку.

Медленно снимите крышку батарейного отсека с помощью инструмента iFixit для вскрытия.

Снимайте крышку аккуратно, чтобы не потерять крестовой винт в крышке. Он понадобится при сборке.

С помощью инструмента iFixit для вскрытия аккуратно подденьте батарею и извлеките её из корпуса.

После удаления старой батареи установите новую, ориентируя её в том же направлении, в котором она находилась при открытии крышки.

В некоторых устройствах батарею можно извлечь, перевернув DS и дав батарее выпасть в вашу руку.

Удалите следующие семь винтов, которые крепят нижнюю крышку к DS Lite:

Три серебряных винта типа tri-point (длина 5 мм)

Один черный винт типа tri-point (4 мм)

Два золотых винта с крестообразным шлицем (4 мм)

Один серебряный винт с крестообразным шлицем (3 мм)

Не удаляйте ещё серебряный винт PH (3 мм) в отсеке для батареи. Он удерживает основную плату на месте.

На переднем крае Nintendo DS между заглушкой разъёма для наушников и регулятором громкости извлеките пластиковую вставку (или картридж) из нижнего слота (Слот 2).

Переверните устройство так, чтобы оно встало в нормальное положение лицевой стороной вверх.

Используйте пластмассовый лопаточный инструмент, чтобы поддеть зазор между нижней крышкой и передней панелью. Обходите корпус по всему периметру, пока панель не освободится.

Избегайте касания кнопок L и R, так как они легко отщёлкиваются и их трудно снова установить. Держите нижнюю крышку плотно прижатой к рабочей поверхности, чтобы удерживать плечевые кнопки на месте.

Аккуратно разъедините две части вручную.

Две плечевые кнопки состоят из трёх частей — пластиковая кнопка, штифт и пружина. Если они случайно выпадут во время работы, изучите изображение и убедитесь, что пружина установлена в правильное положение.

При сборке крышки убедитесь, что крышки переключателя питания и регулятора громкости на нижней крышке выровнены с соответствующими переключателями на плате, чтобы избежать поломки.

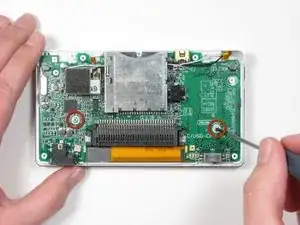

Найдите два винта, которые прикрепляют плату к корпусу.

Выверните два винта с крестообразным шлицем.

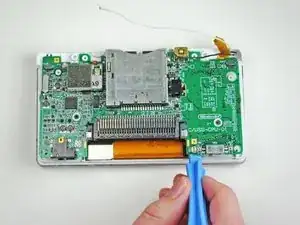

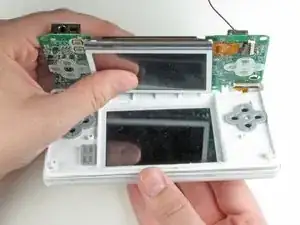

Пластиковым инструментом для вскрытия аккуратно отделите плату от основания устройства.

Шлейф и две проволоки всё ещё подключены к плате.

Кнопки могут выпасть, но их можно легко вернуть на место.

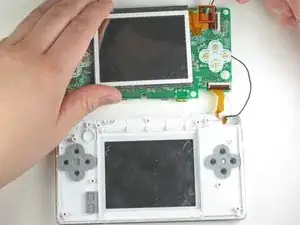

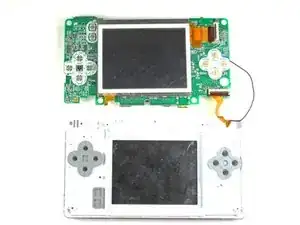

Переверните плату так, чтобы сенсорный экран был направлен вверх.

С помощью металлических пинцетов аккуратно отключите другой шлейф, соединяющий сенсорный экран с платой.

С помощью ногтя или пластмассового инструмента аккуратно приподнимите коричневую фиксирующую планку разъёма. Затем отключите шлейф, соединяющий плату с верхним экраном.

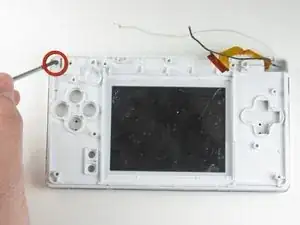

Удалите два винта с крестообразным шлицем, которые удерживают шарнир.

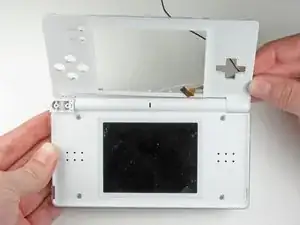

Откройте систему (как если бы вы собирались использовать её обычным образом).

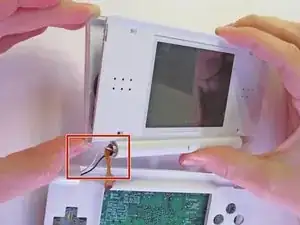

После открытия аккуратно разъедините их, сдвигая нижнюю часть влево, а верхнюю — вправо.

Учтите, что при этом вы можете зажать провода, поэтому не тяните резко.

С помощью шила удалите четыре резиновых уплотнителя, расположенных в углах верхнего экрана.

После удаления светодиодов и разборки шарнира извлеките круглой шарнирный вал. Он должен остаться в верхней части экрана.

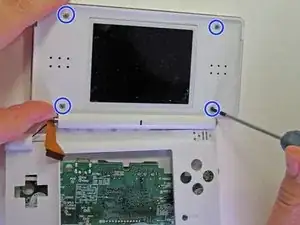

Выверните четыре винта с крестообразным шлицем и снимите верхнюю панель.

Будьте осторожны, чтобы не повредить провода и шлейф.

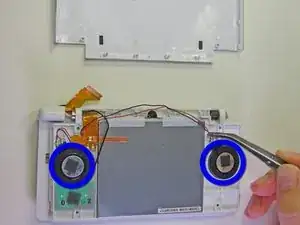

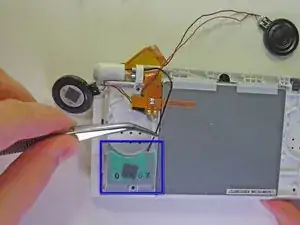

Аккуратно извлеките два динамика и зеленую плату беспроводной связи из верхней панели.

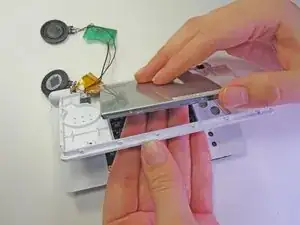

Снимите экран, ориентируя его лицевой стороной вниз и подталкивая экран снизу вверх.

Не нажимайте на экран слишком сильно, чтобы не треснуть его.

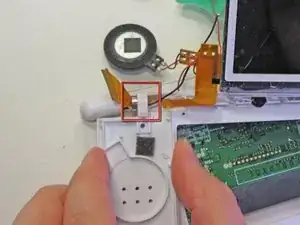

Аккуратно проведите ленточный кабель через защёлку.

Будьте осторожны, чтобы не повредить ленточный кабель — не тяните его слишком сильно и не сгибайте.
