Замена ЖК-экрана Microsoft Zune 30 GB

Снимите пластиковую заглушку винта, расположенную в нижней части устройства. Вставьте небольшую плоскую отвертку с одной стороны заглушки и аккуратно подденьте её. Повторите с другой стороны.

Будьте осторожны при снятии заглушки винта — она хрупкая и может сломаться при применении силы.

Вам потребуется отвертка Phillips #00, чтобы снять два открывшихся винта длиной 2,6 мм.

Используйте синий пластиковый инструмент для открытия корпуса, чтобы медленно пройти по краям корпуса, освобождая переднюю панель от нижней части корпуса.

Будьте аккуратны при раскрытии устройства.

Переверните Zune так, чтобы экран был направлен вниз. Это предотвратит выпадение батареи и натяжение кабеля.

Батарея не закреплена внутри корпуса. Она может выпасть.

Подденьте снизу Zune, так как разъем для наушников не позволит снять заднюю панель одним рывком. Необходимо сдвинуть панель вверх и отвести её от остальной части Zune.

Корпус теперь разделён. При необходимости вы можете заменить корпус.

При положении Zune экраном вниз, как на фото, ленточный кабель батареи подключён к правому нижнему углу платы.

Используйте небольшую плоскую отвертку, чтобы аккуратно приподнять коричневую защёлку.

Защёлка освободит ленточный кабель батареи от платы, освободив батарею.

Теперь вы можете заменить батарею.

Батарея — литий-ионная 3,7 В.

Теперь задняя крышка снята и батарея удалена, поэтому жёсткий диск хорошо виден.

Четыре винта длиной 4,2 мм крепят жёсткий диск к плате.

Удалите все четыре винта с помощью отвертки Phillips #00.

Не потеряйте винты! При необходимости используйте магнитную отвертку.

Аккуратно приподнимите жёсткий диск от платы.

Не тяните жёсткий диск полностью — он всё ещё подключён к плате ленточным кабелем.

Переверните жёсткий диск через верх, чтобы открыть доступ к ленточному кабелю.

Это может быть трудно сдвинуть, поэтому действуйте медленно и аккуратно.

Ленточный кабель удерживается чёрной защёлкой на жёстком диске.

Используя небольшую плоскую отвертку, поверните чёрную защёлку на 90 градусов вверх.

Убедитесь, что вы поворачиваете только чёрную защёлку. Не пытайтесь поднимать провода или белую соединительную часть.

Аккуратно отсоедините ленточный кабель от жёсткого диска.

Теперь жёсткий диск полностью отсоединён.

Ленточный кабель сенсорной панели кнопок закреплён небольшой защёлкой в левом нижнем углу платы.

Используйте небольшую плоскую отвертку, чтобы поднять коричневую защёлку и снять ленточный кабель.

Отверткой Philips #00 отверните шесть винтов длиной 4,2 мм, которые крепят плату к передней панели.

Осторожно поднимите плату с передней панели.

Под кнопочной панелью ничего не закреплено, и она может выпасть. Положите её в безопасное место.

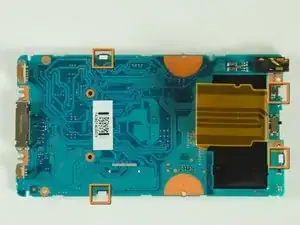

Плата теперь свободна.

Следуйте руководству по ремонту ЖК-экрана, чтобы отсоединить ЖК-дисплей от платы.

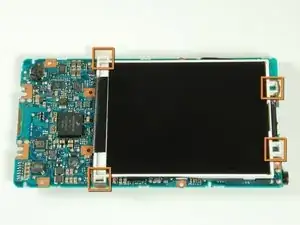

ЖК-экран закреплён на плате четырьмя пластиковыми защёлками. Отстегните защёлки с помощью небольшой плоской отвертки или пальцев.

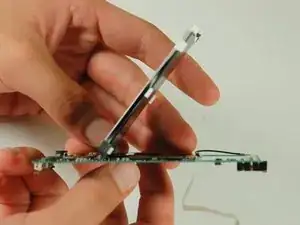

Аккуратно приподнимите экран от платы.

Будьте осторожны при отключении ЖК-экрана от платы — он соединён ленточным кабелем под экраном.

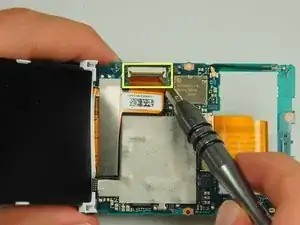

Ленточный кабель ЖК-экрана зафиксирован защёлкой.

Подденьте чёрную язычок защёлки небольшой плоской отверткой или лопаткой.

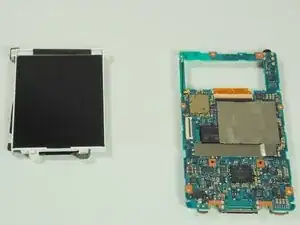

Теперь ЖК-экран можно снять.
