Замена материнской платы динамика iHome iW1

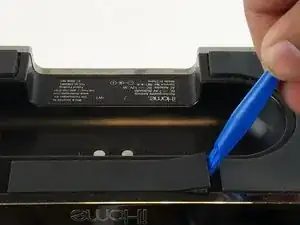

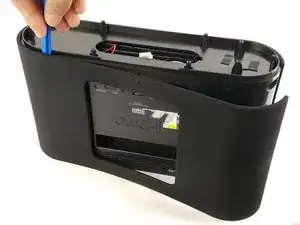

Снимите резиновую накладку с нижней части динамика: с помощью средней по жёсткости синей пластиковой лопатки аккуратно подденьте резину и медленно оттяните с каждого из трёх ножек. Порядок снятия не важен.

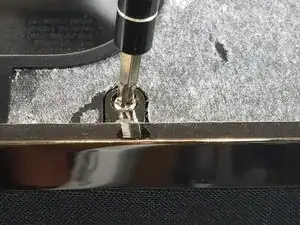

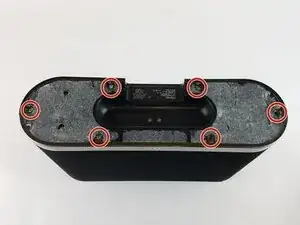

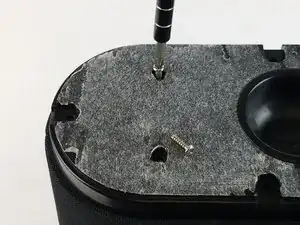

Удалите шесть винтов Philips #1 длиной 11 мм, расположенных под поролоном, чтобы снять стальную наружную металлическую рамку.

После снятия винтов уберите их в безопасное место.

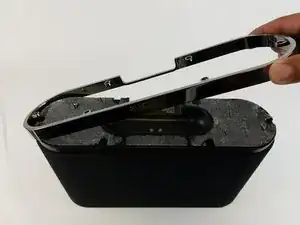

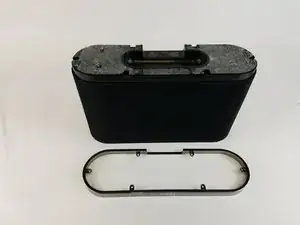

Осторожно снимите металлическую рамку и отложите в сторону.

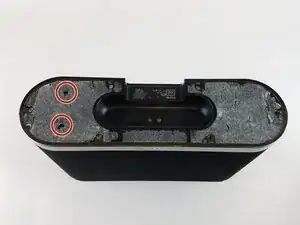

Удалите два оставшихся винта Philips #1 длиной 11 мм, удерживающих основание, и отложите их в сторону.

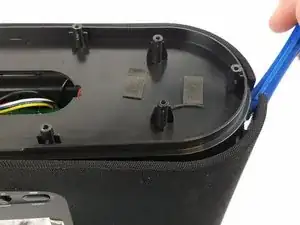

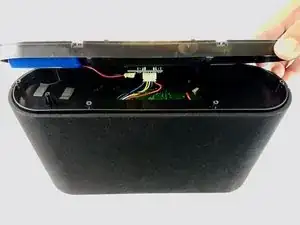

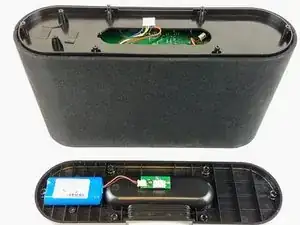

Аккуратно приподнимите основание, учитывая, что оно связано проводами с внутренними компонентами динамика.

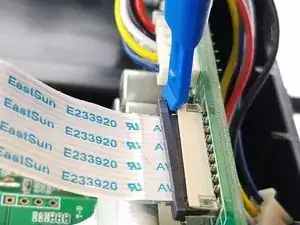

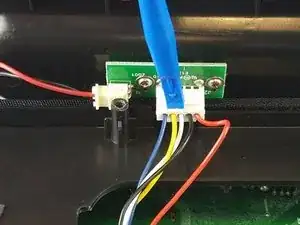

Отсоедините белый собранный кабельный разъём, подключённый к зарядному узлу, с помощью пластиковой лопатки. Основание динамика теперь можно снять.

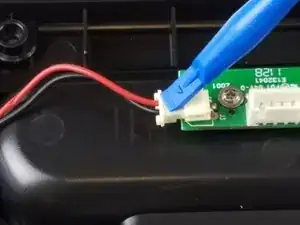

Снимите белый разъём питания, который соединяет зарядный узел с аккумулятором, используя пластиковую лопатку.

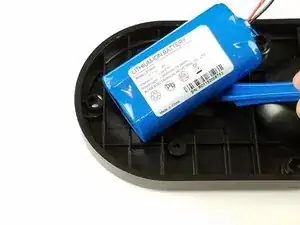

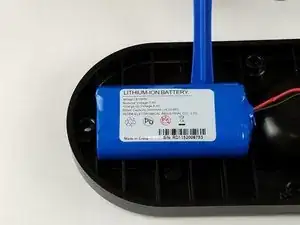

Отожмите аккумулятор и снимите его с помощью пластиковой лопатки.

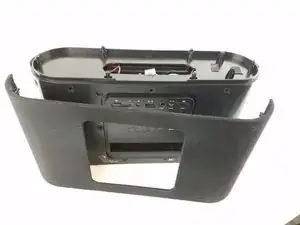

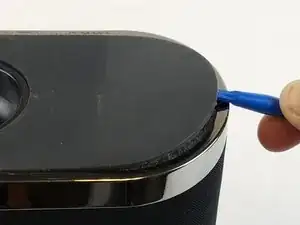

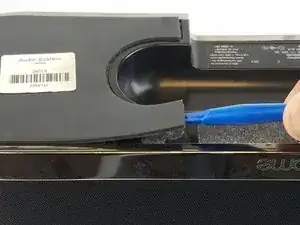

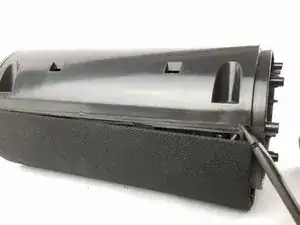

Подденьте сетчатую рамку с задней стороны динамика пластиковой лопаткой, пока не услышите щелчок при освобождении защёлки.

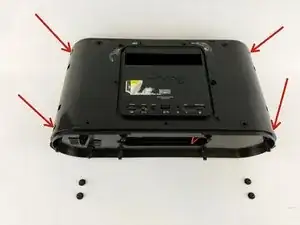

С помощью пластиковой лопатки снимите резиновые втулки в четырёх углах динамика под сетчатой рамкой.

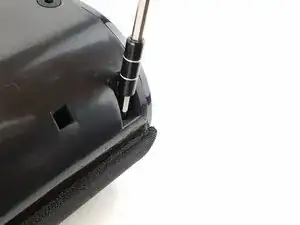

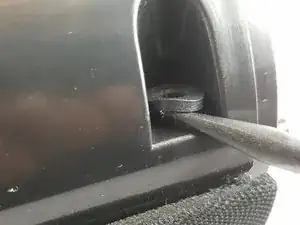

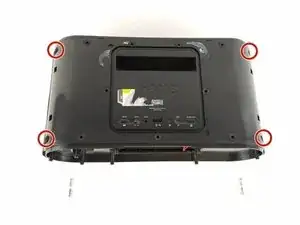

Удалите четыре винта Philips #1 длиной 11 мм, расположенные под ранее снятыми резиновыми втулками во всех четырёх углах.

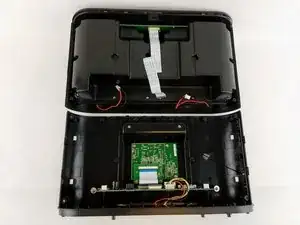

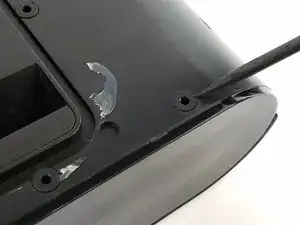

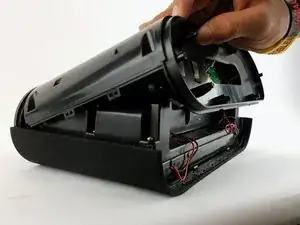

Разъедините сетчатую рамку и пластиковую рамку, вставив лопатку между ними.

Не тяните две части раздельно, так как они соединены шлейфом.

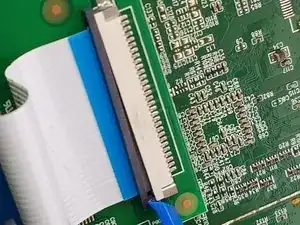

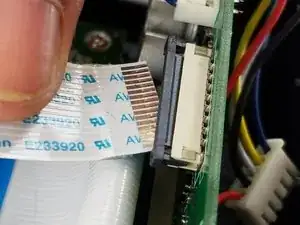

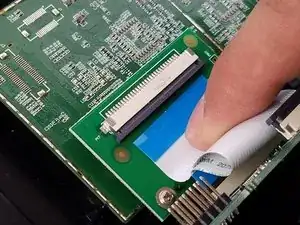

Снимите шлейф, потянув чёрную защёлку в сторону от шлейфа, затем аккуратно вытяните шлейф, чтобы полностью разъединить сетчатую и пластиковую рамки.

Чёрная фиксирующая защёлка сдвигается только примерно на 2 мм.

Снимите второй шлейф, который подключён к основной плате и адаптеру Wi‑Fi.

Чёрная фиксирующая защёлка сдвигается только примерно на 2 мм.

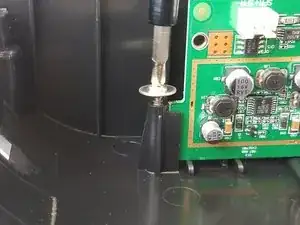

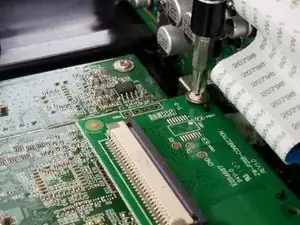

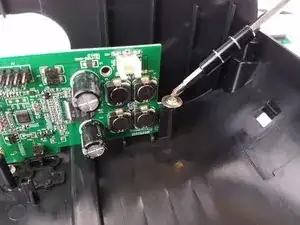

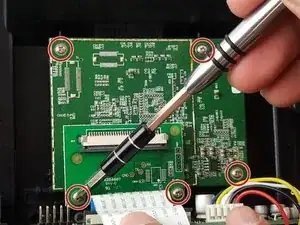

Открутите пять винтов Philips #1 длиной 11 мм, расположенных с внешней стороны платы.

Приподнимите плату, чтобы получить доступ к кабелю антенны Wi‑Fi.

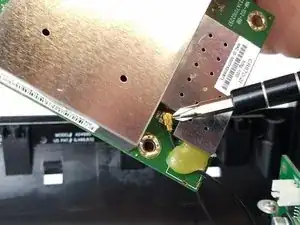

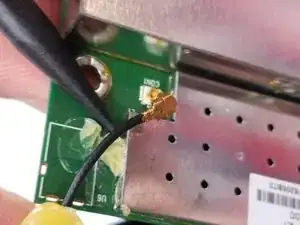

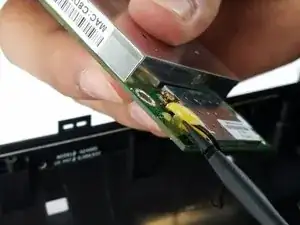

Отодвиньте клей и отсоедините штекер антенны Wi‑Fi от платы.

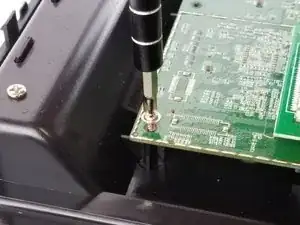

Удалите два винта Philips #1 длиной 11 мм, крепящие материнскую плату.

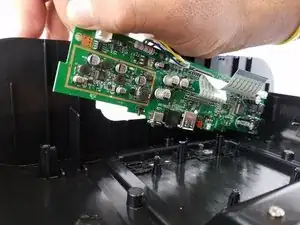

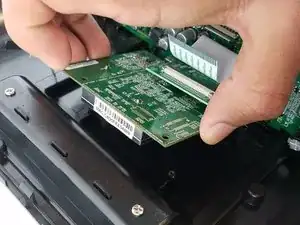

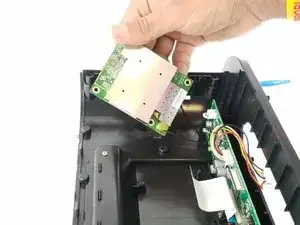

Поднимите материнскую плату из пластиковой рамки.
