Замена USB и AUX разъемов в колонке iHome iW1

Снимите резиновую накладку с основания колонки: используйте средний пластиковый лопаткообразный инструмент синего цвета, аккуратно подденьте резину и медленно снимайте для каждой из трех ножек. Порядок не важен.

Отверните шесть винтов Philips #1 длиной 11 мм, находящихся под поролоном, чтобы снять стальную внешнюю металлическую рамку.

После снятия винтов храните их в безопасном месте сбоку.

Осторожно снимите металлическую рамку и отложите в сторону.

Отверните оставшиеся два винта Philips #1 длиной 11 мм, удерживающие основание, и отложите их в сторону.

Осторожно приподнимите основание, учитывая, что оно соединено проводами с внутренними частями колонки.

Отключите белый сгруппированный разъем провода, подключенный к узлу зарядки, с помощью лопатки. Теперь основание колонки можно снять.

Снимите белый разъем питания, который соединяет узел зарядки с аккумулятором, используя пластиковую лопатку.

Подденьте аккумулятор пластиковой лопаткой и снимите его.

Снимите сетчатую рамку с задней стороны колонки пластиковым лопаткообразным инструментом, пока не услышите щелчок, свидетельствующий о снятии защелки.

Используя пластиковую лопатку, снимите резиновые втулки с четырех углов колонки под сетчатой рамкой.

Отверните четыре винта Philips #1 длиной 11 мм, находящиеся под резиновыми втулками, снятыми на предыдущем шаге, во всех четырех углах.

Разделите сетчатую рамку и пластиковую рамку, поместив лопатку между ними.

Не тяните две части слишком сильно, так как они соединены ленточным кабелем.

Снимите ленточный кабель, потянув черную защелку в сторону от кабеля, затем аккуратно вытяните ленточный кабель для полного разделения сетчатой и пластиковой рамок.

Черная фиксирующая защелка подвижна только примерно на 2 мм.

Снимите второй ленточный кабель, который подключен к основной плате и Wi‑Fi адаптеру.

Черная фиксирующая защелка подвижна только примерно на 2 мм.

Отверните пять винтов Philips #1 длиной 11 мм, расположенных по периметру платы.

Приподнимите плату, чтобы получить доступ к кабелю антенны Wi‑Fi.

Отделите клей и отсоедините разъем антенны Wi‑Fi от платы.

Отверните два винта Philips #1 длиной 11 мм, удерживающие материнскую плату.

Поднимите материнскую плату из пластиковой рамки.

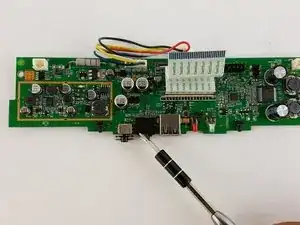

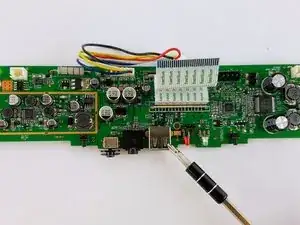

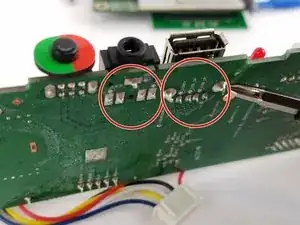

Распаяйте USB‑разъем и разъем AUX от материнской платы.

Некоторые советы по пайке и выпаиванию соединений можно найти по этой ссылке. Как паять и выпаивать соединения
