Замена батареи и жесткого диска Microsoft Zune 30 ГБ

Инструменты, необходимые для замены батареи и жесткого диска

небольшая крестовая отвертка

небольшая плоская отвертка ювелира

инструмент для открытия корпуса, я использую свой надежный инструмент для iPod :)

обязательно очки, если вы должны их носить. Некоторые детали действительно маленькие.

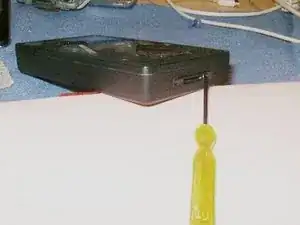

Начните с удаления проставки из нижнего порта док-станции. Она просто вставлена, поэтому вам нужна небольшая отвертка ювелира, чтобы вытащить её. Используйте меньшие кончики порта как точку поддевания, чтобы не сломать проставку.

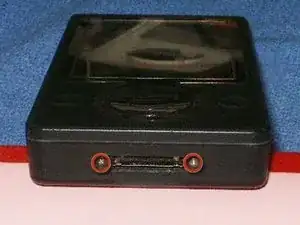

Затем удалите два маленьких винта с крестовой головкой.

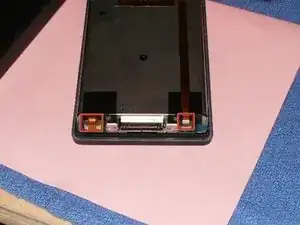

Теперь пришло время открыть корпус. Я использовал свои надежные инструменты для открытия iPod и начал с длинной стороны Zune. Как и с iPod, не торопитесь и аккуратно откройте корпус. Иногда лучше использовать два инструмента. Когда корпус откроется, будьте ОСТОРОЖНЫ вокруг разъема для наушников, когда поднимаете корпус. Поднимайте его медленно с конца порта, а затем с конца наушников. Разъем для наушников, похоже, немного выступает в корпус, и вам НЕ НУЖНО его сломать....

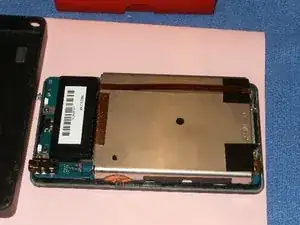

Теперь, когда задняя панель снята, у нас есть свободный доступ к батарее и к жесткому диску.

Отключите батарею, осторожно подняв коричневый слайд вверх, освободив кабель. Теперь вы можете безопасно удалить батарею. После этого отключите кабель колеса прокрутки.

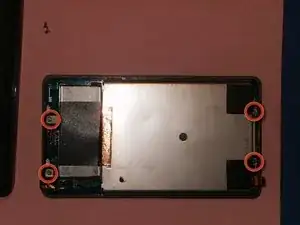

Теперь удалите 4 винта, удерживающих корпус диска, а также зажим для батареи на плате.

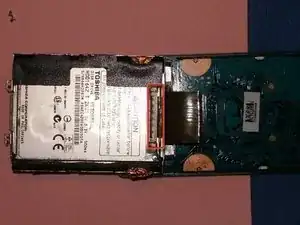

После того как батарея и четыре винта для корпуса жесткого диска удалены, поднимите корпус и переверните его к концу наушников Zune. Уберите зажим кабеля жесткого диска, открыв черный зажим на разъеме. Используйте ногти или инструмент для iPod, чтобы осторожно переместить зажим в откры

Перевод руководства с ifixit.com
