Замена Wi‑Fi антенны динамика iHome iW1

Снимите резиновую накладку с нижней части динамика: используйте средний пластиковый лопаточный инструмент (spudger), аккуратно подденьте резину и медленно ототрите каждую из трёх опор. Порядок не имеет значения.

Вывинтите шесть винтов Philips #1 длиной 11 мм, расположенных под поролоном, чтобы снять наружную стальную рамку.

После снятия винтов положите их в безопасное место.

Осторожно снимите металлическую рамку и отложите её в сторону.

Вывинтите оставшиеся два винта Philips #1 длиной 11 мм, удерживающие основание, и отложите их.

Аккуратно поднимите основание, учитывая, что оно соединено проводами с внутренними компонентами динамика.

Отсоедините белый многожильный разъём, подключённый к узлу зарядки, с помощью лопаточного инструмента. Теперь основание динамика можно снять.

Отсоедините белый силовой разъём, который соединяет узел зарядки с батареей, используя пластиковый лопаточный инструмент.

Подденьте батарею и снимите её при помощи пластикового лопаточного инструмента.

Подденьте сетчатую рамку с задней стороны динамика пластиковым лопаточным инструментом, пока не услышите щелчок при снятии защёлки.

С помощью пластикового лопаточного инструмента снимите резиновые заглушки в четырёх углах динамика под сетчатой рамкой.

Вывинтите четыре винта Philips #1 длиной 11 мм, находящиеся под резиновыми заглушками, снятыми на предыдущем шаге, во всех четырёх углах.

Отделите сетчатую рамку от пластиковой рамки, разместив лопаточный инструмент между ними.

Не тяните две части разом, так как они соединены ленточным кабелем.

Снимите ленточный кабель: потяните чёрную защёлку в направлении кабеля, затем аккуратно вытяните ленточный кабель, чтобы полностью разъединить сетчатую и пластиковую рамки.

Чёрная фиксирующая защёлка сдвигается примерно на 2 мм.

Снимите второй ленточный кабель, который подключён к основной плате и Wi‑Fi адаптеру.

Чёрная фиксирующая защёлка сдвигается примерно на 2 мм.

Отвинтите пять винтов Philips #1 длиной 11 мм, расположенных снаружи платы.

Поднимите плату, чтобы открыть доступ к проводу Wi‑Fi антенны.

Подденьте клей и отсоедините штекер Wi‑Fi антенны от платы.

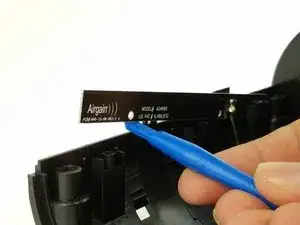

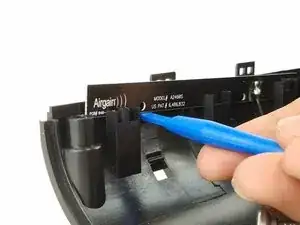

Снимите Wi‑Fi антенну со стороны динамика, сдвинув её вверх пластиковым лопаточным инструментом.
