Замена внутреннего каркаса Microsoft Zune HD

Снимите четыре винта Tri-Wing, крепящих верхнюю заднюю панель к внутреннему каркасу.

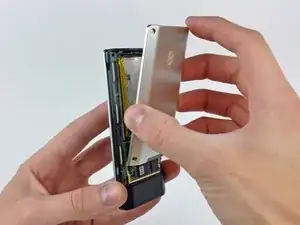

Немного поверните верхний край верхней задней панели в сторону от Zune.

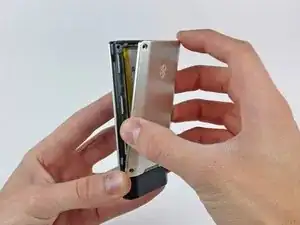

Поднимите верхнюю заднюю панель строго вверх с чёрной пластиковой нижней задней панели.

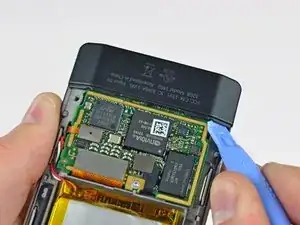

Вставьте небольшой инструмент для вскрытия Zune в зазор между материнской платой и одной стороной чёрной пластиковой нижней задней панели.

Осторожно поверните инструмент для вскрытия Zune, чтобы снять нижнюю заднюю панель со скоб, крепящих её к Zune.

Повторите этот процесс для другой стороны нижней задней панели.

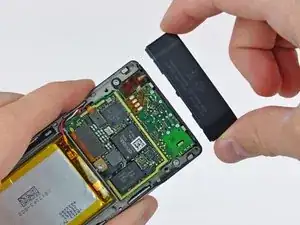

Осторожно сдвиньте нижнюю заднюю панель в сторону от Zune.

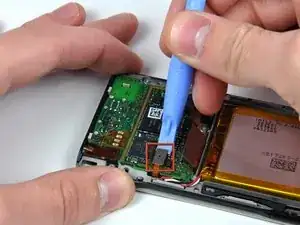

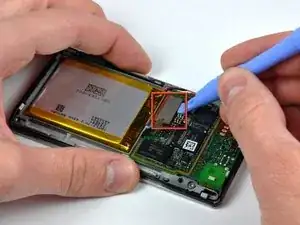

Используйте инструмент для вскрытия Zune, чтобы отсоединить разъём ленточного кабеля цифрового преобразователя от материнской платы.

Используйте инструмент для вскрытия Zune, чтобы отсоединить разъём ленточного кабеля OLED-дисплея от материнской платы.

Используйте инструмент для вскрытия Zune, чтобы отсоединить ленточный кабель управления от материнской платы.

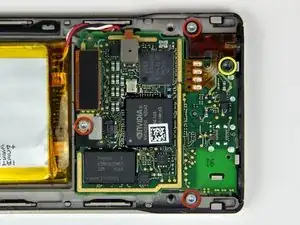

Снимите следующие винты Torx, крепящие сборку материнской платы к внутреннему каркасу:

Три винта T5 Torx.

Один винт T6 Torx.

Используйте инструмент для вскрытия Zune, чтобы осторожно отклеить аккумулятор от клея, которым он прикреплён к внутреннему каркасу.

Не пытайтесь полностью отсоединить аккумулятор от внутреннего каркаса, так как он всё ещё подключён к материнской плате.

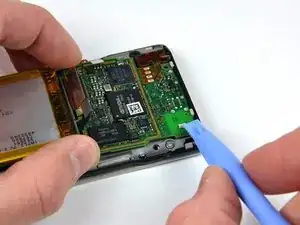

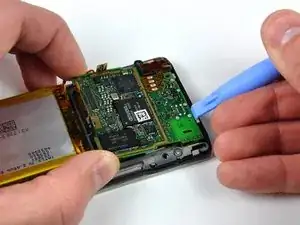

Используйте инструмент для вскрытия Zune, чтобы толкнуть маленькую пластиковую защёлку, удерживающую материнскую плату вблизи её нижнего левого края, в сторону разъёма наушников, одновременно осторожно поднимая верхний край материнской платы.

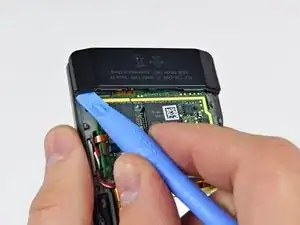

Используйте инструмент для вскрытия Zune, чтобы отвести пластиковую защёлку от материнской платы, одновременно аккуратно потянув плату от нижнего края Zune.

На этом шаге рекомендуется осторожно удерживать сборку аккумулятора и материнской платы одной рукой, а внутренний каркас — другой.

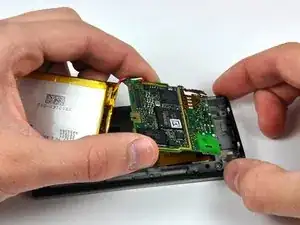

Оттяните материнскую плату от нижней рамки и снимите её с внутреннего каркаса, следя за тем, чтобы не зацепить никакие кабели.

Вставьте край инструмента для вскрытия Zune между чёрной нижней рамкой и передней панелью.

Отсоедините нижнюю рамку от передней панели и отложите её в сторону.

Снимите верхнюю рамку с передней панели.

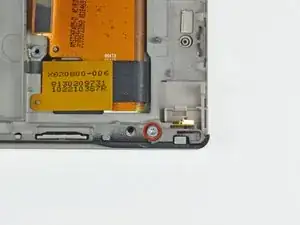

Снимите один винт T5 Torx, крепящий переднюю панель к внутреннему каркасу.

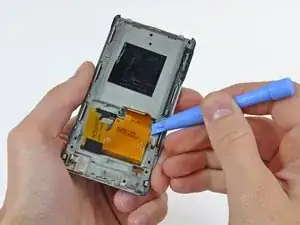

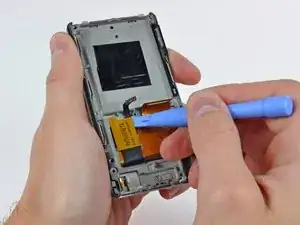

Используйте инструмент для вскрытия Zune, чтобы отклеить ленточные кабели цифрового преобразователя и дисплея от поролоновой ленты, которой они прикреплены к внутреннему каркасу.

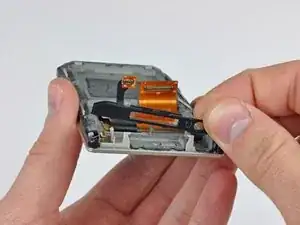

Используйте инструмент для вскрытия Zune, чтобы аккуратно поднять рычаг кнопки воспроизведения с оси, отлитой во внутреннем каркасе.

Постарайтесь не чрезмерно поворачивать рычаг кнопки воспроизведения вокруг этой оси.

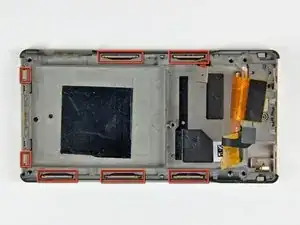

Внутренний каркас крепится к передней панели с помощью нескольких защёлок по его периметру (показаны красным). Защёлки, выходящие из передней панели, выполнены из пластика и по своей природе хрупкие, поэтому работайте аккуратно.

Пять пластиковых защёлок по боковой стороне Zune фиксируются на маленьких алюминиевых выступах, отлитых во внутреннем каркасе. Чтобы разъединить эти защёлки, пластиковую часть необходимо сдвигать внутрь Zune, одновременно отводя внутренний каркас от передней панели.

Две пластиковые защёлки, прикреплённые к передней панели вдоль верхнего края Zune (на втором изображении), просто защёлкиваются на внутреннем каркасе. Чтобы разъединить верхний край, осторожно отодвиньте каждую защёлку внутрь Zune, одновременно отсоединяя внутренний каркас от передней панели.

Эту работу можно выполнить в одиночку, но для фотографирования мы использовали чью-то помощь.

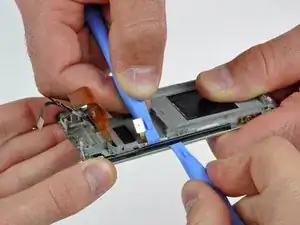

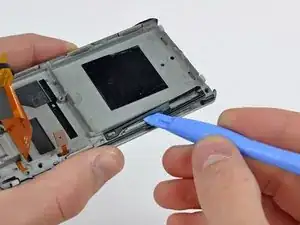

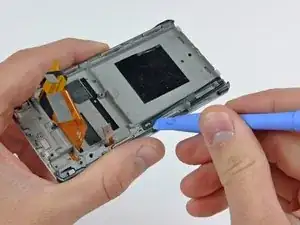

Используйте инструмент для вскрытия Zune, чтобы осторожно отсоединить внутренний каркас от передней панели, одновременно используя другой инструмент для вскрытия Zune, чтобы сдвинуть пластиковую защёлку около разъёма кабеля управления внутрь Zune.

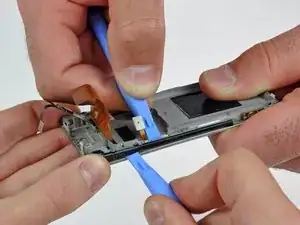

Двигайтесь вдоль стороны Zune с кнопкой воспроизведения, чтобы разъединить обе защёлки, крепящие переднюю панель к внутреннему каркасу.

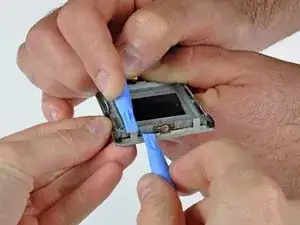

Аккуратно используйте инструмент для вскрытия Zune, чтобы осторожно отогнуть оба пластиковых фиксатора вдоль верхнего края Zune от внутреннего каркаса, одновременно поддевая соответствующую сторону внутреннего каркаса вверх, от передней панели.

После того как верхний край внутреннего каркаса будет отсоединён от передней панели, отсоедините фиксаторы вдоль правого края Zune.

Поднимите внутренний каркас с передней панели, следя за шлейфами цифровой панели и дисплея, проходящими через паз около его центра.
