Замена экрана Microsoft Zune 80

Используйте металлическую лопатку или инструмент для вскрытия Zune, чтобы снять маленькую серебряную пластиковую заглушку на верхней части устройства.

Под заглушкой находятся два винта T3. Открутите оба винта отвёрткой T3.

Будьте осторожны при удалении этих винтов! Головки винтов легко повреждаются.

Используя металлическую лопатку или инструмент для вскрытия Zune, начните снимать алюминиевую заднюю крышку сверху. По бокам находится по 5 защёлок, и две защёлки — снизу.

Следите, чтобы не вставить инструмент слишком глубоко: внутри края устройства проходят открытые кабели.

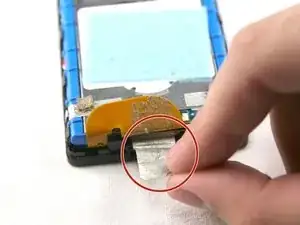

Удалите серебряную ленту с нижней центральной части и с правого верхнего угла. Это даст доступ к жёсткому диску и аккумулятору.

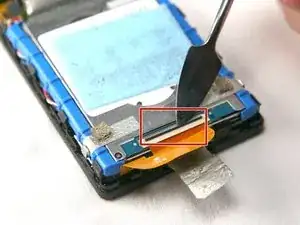

Отожмите чёрную планку, соединяющую оранжевый кабель жёсткого диска с нижней частью диска. Аккуратно нажмите на чёрную планку в сторону нижней части устройства, пока не услышите щелчок — это означает, что кабель отсоединён от жёсткого диска.

Если кабель легко не отсоединяется, значит, чёрная планка ещё не отжата.

Кабель жёсткого диска (ZIF-кабель) очень хрупкий. Старайтесь сохранить его в первоначальной форме и как можно меньше сгибать.

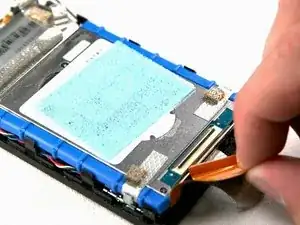

Теперь аккуратно потяните оранжевый кабель жёсткого диска, чтобы извлечь его.

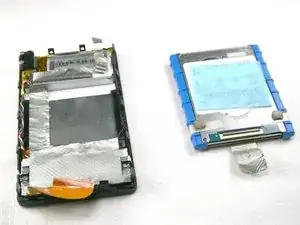

Поднимите жёсткий диск из корпуса устройства.

Только при замене жёсткого диска: убедитесь, что кабель жёсткого диска в хорошем состоянии, затем подключите новый жёсткий диск на прежнее место, выполнив шаги в обратном порядке.

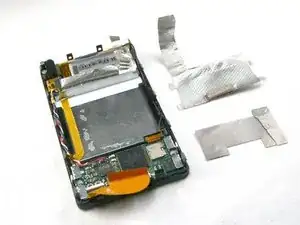

Снимите ещё два куска серебряной ленты с нижней части устройства. Один из них находится под другим.

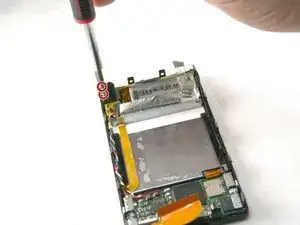

Открутите два винта T4, удерживающих разъём для наушников в левом верхнем углу устройства.

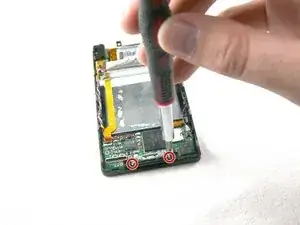

Открутите два винта T4, фиксирующих металлические скобы по бокам нижней части устройства.

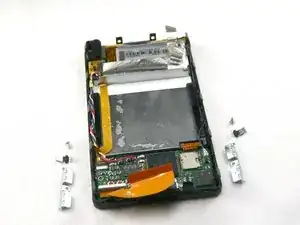

Извлеките винты, скобы и защёлки из устройства. Эти детали маленькие, поэтому сложите их в безопасное место.

Оранжевый кабель аудиоплаты зафиксирован чёрной планкой, аналогично кабелю жёсткого диска. Освободите планку, нажав вверх на её край в сторону оранжевого кабеля. Вы услышите щелчок при отсоединении.

ВАЖНО: если кабель не отсоединяется легко, значит, чёрная планка ещё не отжата.

Отогните чёрную планку, чтобы освободить левую сторону кабеля жёсткого диска. Теперь можно извлечь кабель жёсткого диска.

ВАЖНО: если кабель не отсоединяется легко, значит, чёрная планка ещё не отжата.

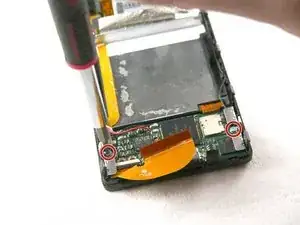

Открутите два винта T4, удерживающих разъём зарядки в нижней части устройства.

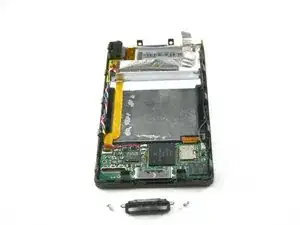

Извлеките разъём зарядки.

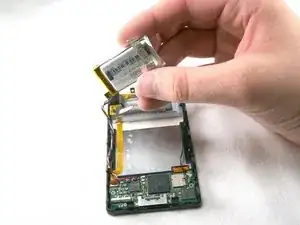

Извлеките аккумулятор из устройства, не отсоединяя кабели.

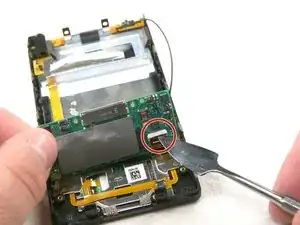

Осторожно приподнимите материнскую плату, расположенную в основании Zune. Отсоедините оранжевый ленточный кабель, как это делалось на предыдущих шагах.

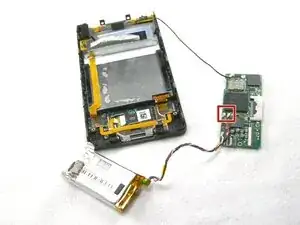

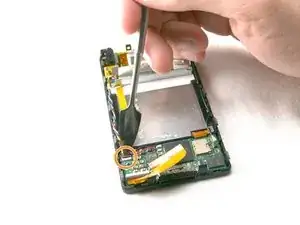

Используйте паяльник, чтобы распаять соединения аккумулятора с материнской платой.

Будьте осторожны при использовании паяльника — он сильно нагревается и может вызвать ожоги. Всегда работайте в хорошо проветриваемом помещении, так как при пайке выделяются вредные пары.

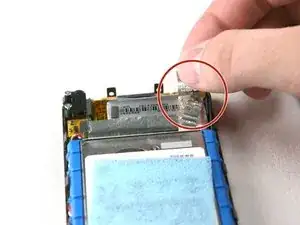

Аккуратно извлеките модуль беспроводной связи, расположенный вдоль верхнего и верхнего левого краёв Zune.

Модуль слегка приклеен к корпусу. Действуйте осторожно, потребуется некоторое усилие, но избыточное усилие может повредить плату.

Извлеките модуль и аккумулятор как единое целое.

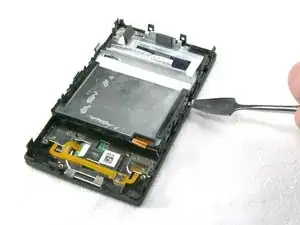

Аккуратно подденьте блок экрана со стороны чёрной пластиковой передней рамки.

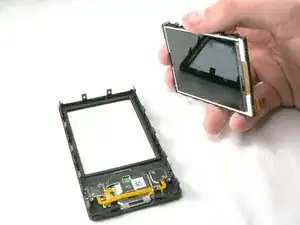

Только при замене экрана: после ремонта исходного экрана или приобретения нового, просто установите экран обратно в чёрную рамку и подключите кабели в порядке, обратном данному руководству.
