Замена твитера в колонке iHome iW1

Снимите резиновую накладку с нижней части колонки, используйте средний синий пластиковый лопаточный инструмент, чтобы аккуратно поддеть резину и медленно снять её с каждой из трех ножек. Порядок не имеет значения.

Снимите шесть винтов Philips #1 длиной 11 мм, расположенных под поролоном, чтобы удалить наружную стальную рамку.

После снятия винтов отложите их в безопасное место.

Аккуратно снимите металлическую рамку и отложите в сторону.

Снимите два оставшихся винта Philips #1 длиной 11 мм, удерживающих основание, и отложите их.

Осторожно приподнимите основание, учитывайте, что основание подключено проводами к внутренним компонентам колонки.

Отключите белый собранный разъем кабеля, подключенный к узлу зарядки, с помощью лопатки. Теперь основание колонки можно снять.

Снимите белый разъем питания, который соединяет узел зарядки с аккумулятором, используя пластиковую лопатку.

Отклейте аккумулятор с помощью пластиковой лопатки.

Подденьте сетчатую рамку с задней стороны колонки пластиковой лопаткой до щелчка, сигнализирующего об удалении защелки.

С помощью пластиковой лопатки снимите резиновые втулки из четырех углов колонки под сетчатой рамкой.

Снимите четыре винта Philips #1 длиной 11 мм под резиновыми втулками, удаленными на предыдущем шаге, во всех четырех углах.

Разделите сетчатую рамку и пластиковую рамку, поместив лопатку между ними.

Не тяните две части, так как они соединены ленточным кабелем.

Снимите ленточный кабель, потянув черную защелку в направлении кабеля, затем аккуратно потяните ленточный кабель, чтобы полностью разделить сетчатую и пластиковую рамки.

Черная фиксирующая защелка выдвигается приблизительно на 2 мм.

Снимите второй ленточный кабель, который соединен с основной платой и Wi‑Fi адаптером.

Черная фиксирующая защелка выдвигается приблизительно на 2 мм.

Открутите пять винтов Philips #1 длиной 11 мм, расположенных по периметру платы.

Приподнимите плату, чтобы получить доступ к проводу антенны Wi‑Fi.

Отодвиньте клей и отщелкните штекер антенны Wi‑Fi от платы.

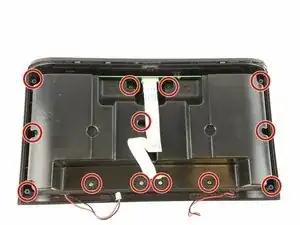

Снимите тринадцать винтов Philips #1 длиной 11 мм по периметру пластикового корпуса.

Также снимите винты из центра пластикового корпуса.

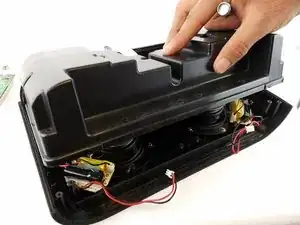

Приподнимите корпус, чтобы открыть доступ к низкочастотному динамику, твитеру и фильтру.

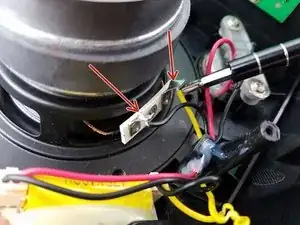

Отпаивайте провода, идущие от низкочастотного динамика к фильтру.

Некоторые советы по пайке можно найти по этой ссылке. How To Solder and Desolder Connections

Обязательно запомните ориентацию и цветовую маркировку проводов перед распайкой.

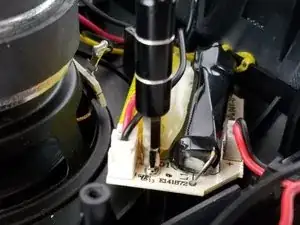

Снимите два винта Philips #1 длиной 11 мм, удерживающие фильтр, чтобы отодвинуть его в сторону.

Удалите шесть винтов Philips #1 длиной 11 мм по периметру сабвуфера.

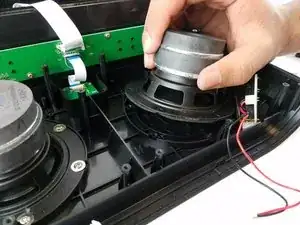

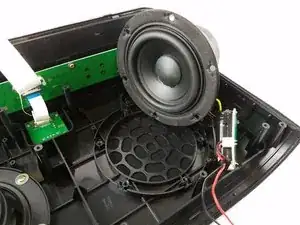

Осторожно поднимите сабвуфер из пластикового корпуса.

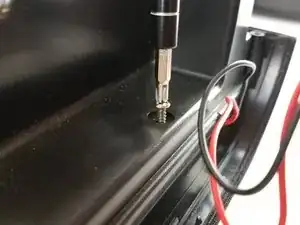

Снимите два винта Philips #1 длиной 11 мм, фиксирующие кронштейн твитера, используя биту PH1 и отвёртку.

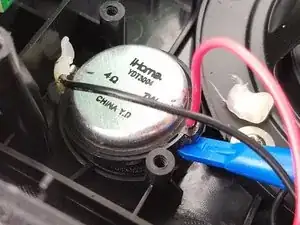

Подденьте твитер и извлеките его из пластикового корпуса.

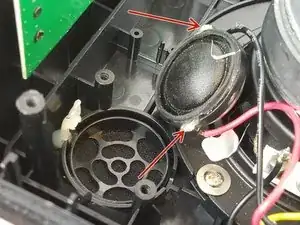

Отпайте два провода, ведущих к твитеру.

Советы по пайке и выпаиванию соединений можно найти по этой ссылке. Как паять и выпаивать соединения

Не забудьте запомнить цветовую маркировку и расположение проводов!
