Замена панели кнопок Microsoft Zune 30 ГБ

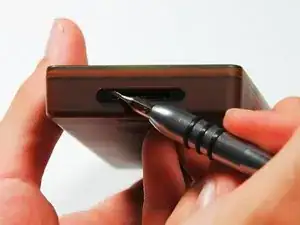

Снимите пластиковую крышку винта, расположенную внизу устройства. Вставьте небольшую плоскую отвертку с одной стороны крышки и аккуратно подденьте её. Повторите с другой стороны.

Будьте осторожны при снятии крышки винта — она хрупкая и ломается при усилии.

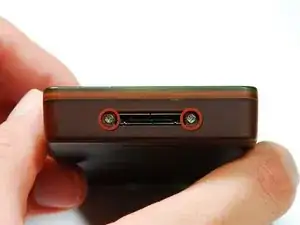

Вам потребуется отвертка Phillips #00, чтобы вынуть два оголённых винта длиной 2,6 мм.

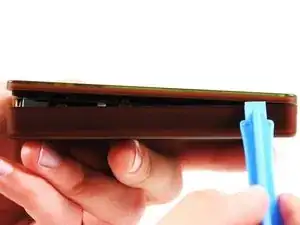

Используйте синий пластиковый инструмент для вскрытия, чтобы медленно обойти края корпуса, освобождая переднюю панель от нижней части корпуса.

Будьте осторожны при разъёме корпуса.

Переверните Zune так, чтобы экран был направлен вниз. Это предотвратит выпадение аккумулятора и натяжение кабеля.

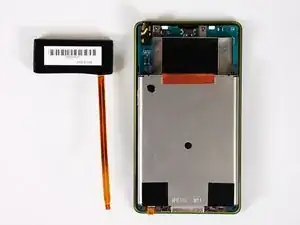

Аккумулятор не прикреплён к внутренней части корпуса. Он может выпасть.

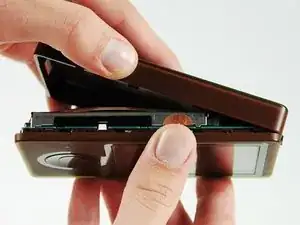

Подденьте снизу Zune, так как разъём для наушников не позволит снять заднюю крышку одним движением. Нужно сдвинуть крышку вверх и отвести её от остальной части корпуса.

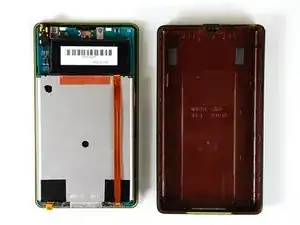

Корпус теперь разъединён. При необходимости можно заменить корпус.

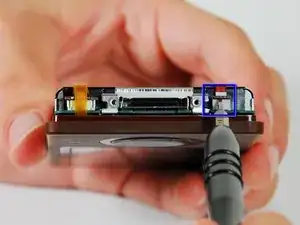

При направленном вниз Zune, как на фото, ленточный кабель аккумулятора прикреплён к правому нижнему углу платы.

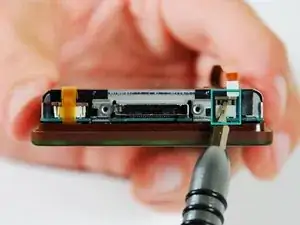

Используйте небольшую плоскую отвертку, чтобы аккуратно приподнять коричневый зажим.

Зажим освободит ленточный кабель аккумулятора от платы, освободив аккумулятор.

Теперь вы можете заменить аккумулятор.

Аккумулятор — литий-ионный 3,7 В.

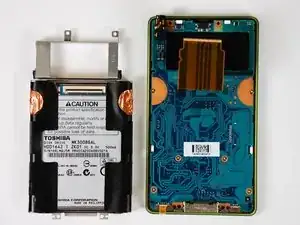

Теперь задняя крышка снята и аккумулятор извлечён, поэтому жёсткий диск хорошо виден.

Четыре винта длиной 4,2 мм фиксируют жёсткий диск к плате.

Удалите все четыре винта с помощью отвертки Phillips #00.

Не теряйте винты! При необходимости используйте намагниченную отвертку.

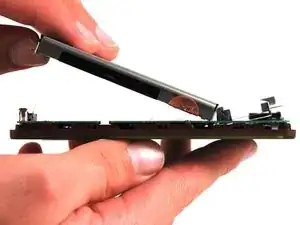

Осторожно приподнимите жёсткий диск от платы.

Не тяните жёсткий диск полностью. Он всё ещё подключён к плате ленточным кабелем.

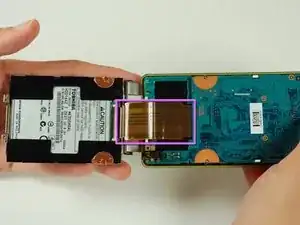

Переверните жёсткий диск через верх, чтобы открыть доступ к ленточному кабелю.

Это может быть трудно — действуйте медленно и осторожно.

Ленточный кабель удерживается чёрным защёлкой на жёстком диске.

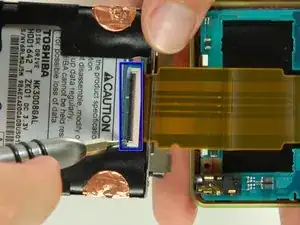

Используя небольшую плоскую отвертку, откиньте чёрную защёлку на 90 градусов.

Убедитесь, что вы откидываете только чёрную защёлку. Не поднимайте провода и не тяните белый разъём.

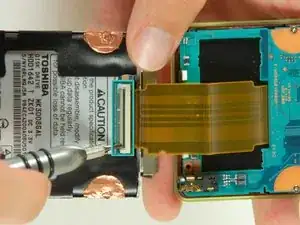

Аккуратно отсоедините ленточный кабель от жёсткого диска.

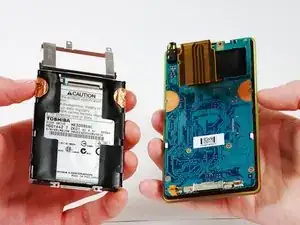

Теперь вы полностью отсоединили жёсткий диск.

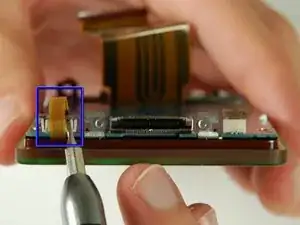

Ленточный кабель панели кнопок прикреплён небольшим зажимом в левом нижнем углу платы.

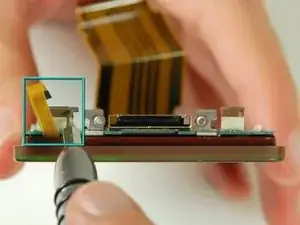

Используйте небольшую плоскую отвертку, чтобы приподнять коричневый зажим и снять ленточный кабель.

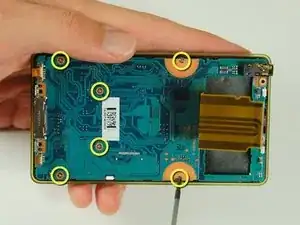

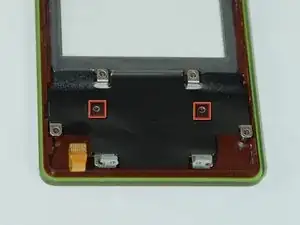

Отверткой Phillips #00 выкрутите шесть винтов длиной 4,2 мм, которые крепят плату к передней панели.

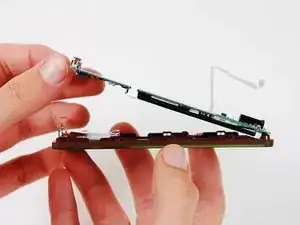

Осторожно поднимите плату с передней панели.

Под панелью находится кнопочная накладка и она может выпасть. Убедитесь, что поместили её в безопасное место.

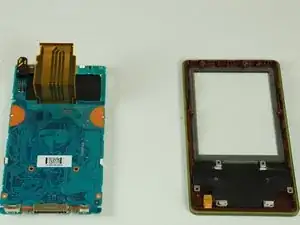

Плата теперь свободна.

Следуйте руководству по ремонту дисплея, чтобы отсоединить ЖК-экран от платы.

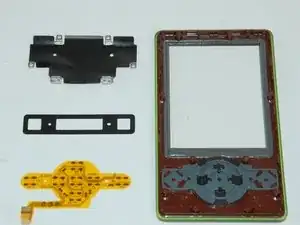

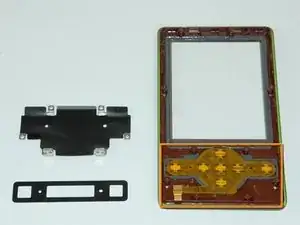

Сборка кнопок состоит из трёх слоёв, уложенных на двух пластиковых штырях, выступающих из передней панели.

Открутите два пластиковых штыря и четыре металлических винта с помощью отвертки Philips #00.

Снимите металлическую заднюю пластину.

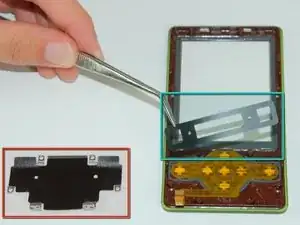

Снимите бумажную защитную вкладку с помощью пинцета.

Снимите жёлтую сенсорную панель кнопок.
