Замена OLED-дисплея Microsoft Zune HD

Снимите четыре винта Tri-Wing, крепящих верхнюю заднюю панель к внутреннему каркасу.

Немного поверните верхний край верхней задней панели в сторону от плеера Zune.

Поднимите верхнюю заднюю панель вверх, отделив её от чёрной пластиковой нижней задней панели.

Вставьте небольшой инструмент для вскрытия Zune в зазор между материнской платой и одной стороной чёрной пластиковой нижней задней панели.

Аккуратно поверните инструмент для вскрытия Zune, чтобы снять нижнюю заднюю панель с защёлок, которыми она крепится к плееру Zune.

Повторите эту операцию для другой стороны нижней задней панели.

Аккуратно сдвиньте нижнюю заднюю панель в сторону от плеера Zune.

Используйте инструмент для вскрытия Zune, чтобы отсоединить разъём ленточного кабеля цифрового преобразователя от материнской платы.

Используйте инструмент для вскрытия Zune, чтобы отсоединить разъём ленточного кабеля OLED-дисплея от материнской платы.

Используйте инструмент для вскрытия Zune, чтобы отсоединить ленточный кабель управления от материнской платы.

Снимите следующие винты Torx, крепящие сборку материнской платы к внутреннему каркасу:

Три винта Torx T5.

Один винт Torx T6.

Используйте инструмент для вскрытия Zune, чтобы аккуратно отсоединить батарею от клея, которым она прикреплена к внутреннему каркасу.

Не пытайтесь полностью извлечь батарею из внутреннего каркаса, так как она всё ещё подключена к материнской плате.

Используйте инструмент для вскрытия Zune, чтобы сдвинуть в сторону разъёма наушников небольшую пластиковую защёлку, которая крепит материнскую плату возле её левого нижнего края, одновременно аккуратно поднимая верхний край материнской платы.

Используйте инструмент для вскрытия Zune, чтобы потянуть пластиковую защёлку в сторону от материнской платы, одновременно аккуратно вытягивая плату от нижнего края плеера Zune.

На этом шаге рекомендуется одной рукой аккуратно придерживать батарею и сборку материнской платы, а другой — внутренний каркас.

Вытяните материнскую плату от нижней рамки и извлеките её из внутреннего каркаса, следя за тем, чтобы какие-либо кабели не зацепились.

Вставьте край инструмента для вскрытия Zune между чёрной нижней рамкой и передней панелью.

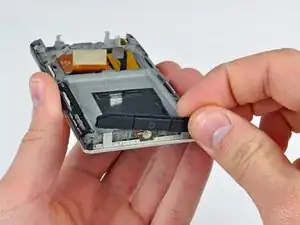

Отогните нижнюю рамку от передней панели и отложите в сторону.

Снимите верхнюю рамку с передней панели.

Снимите единственный винт Torx T5, крепящий переднюю панель к внутреннему каркасу.

Используйте инструмент для вскрытия Zune, чтобы отклеить ленточные кабели цифрового преобразователя и дисплея от пенного скотча, которым они прикреплены к внутреннему каркасу.

Используйте инструмент для вскрытия Zune, чтобы аккуратно поднять рычаг кнопки воспроизведения с оси, отлитой в внутреннем каркасе.

Старайтесь не чрезмерно поворачивать рычаг кнопки воспроизведения вокруг этой оси.

Внутренний каркас крепится к передней панели с помощью нескольких защёлок по периметру (показаны красным). Защёлки, находящиеся на передней панели, пластиковые и изначально хрупкие, поэтому работайте аккуратно.

Пять пластиковых защёлок по боковой стороне плеера Zune фиксируются на небольших алюминиевых выступах, отлитых во внутреннем каркасе. Чтобы отделить эти защёлки, необходимо сдвигать пластиковую часть внутрь плеера Zune, одновременно поддевая внутренний каркас вверх от передней панели.

Две пластиковые защёлки, прикреплённые к передней панели вдоль верхнего края плеера Zune (на втором изображении), просто защёлкиваются на внутреннем каркасе. Чтобы отделить верхний край, аккуратно сдвигайте каждую защёлку в сторону от внутренней части плеера Zune, одновременно поддевая внутренний каркас от передней панели.

Эту работу можно выполнить в одиночку, но нам понадобилась вторая пара рук, чтобы сделать фотографии.

Используйте инструмент для вскрытия Zune, чтобы аккуратно отогнуть внутренний каркас от передней панели, одновременно используя другой инструмент для вскрытия Zune, чтобы сдвинуть пластиковую защёлку возле разъёма кабеля управления внутрь плеера Zune.

Проделайте это вдоль стороны плеера Zune с кнопкой воспроизведения, чтобы освободить обе защёлки, крепящие переднюю панель к внутреннему каркасу.

Осторожно используйте инструмент для вскрытия Zune, чтобы аккуратно разжать оба пластиковых фиксатора вдоль верхнего края Zune, отводя их от внутреннего шасси, одновременно поддевая соответствующую сторону внутреннего шасси вверх от передней панели.

Как только верхний край внутреннего шасси освобождён от передней панели, разъедините фиксаторы вдоль правого края Zune.

Поднимите внутреннее шасси с передней панели, следя за кабелями сенсорной панели и дисплея, которые проходят сквозь паз рядом с центром.

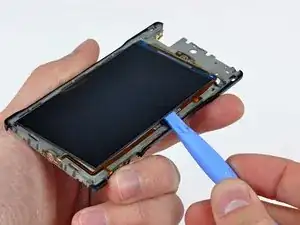

Аккуратно вставьте край инструмента для вскрытия Zune между панелью OLED-дисплея и внутренним шасси вблизи верхнего края.

Осторожно подденьте верхний край панели OLED-дисплея, отсоединяя её от поролоновой ленты, удерживающей её на внутреннем шасси.

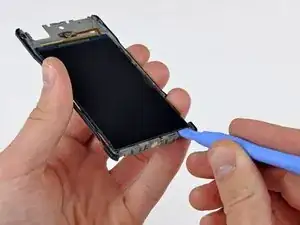

Вставьте край инструмента для вскрытия Zune между левой стороной панели OLED-дисплея и внутренним шасси.

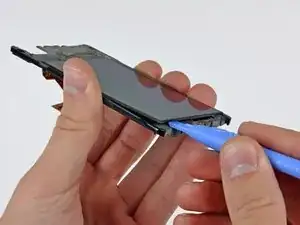

Осторожно подденьте OLED-дисплей, отсоединяя его от поролоновой ленты, удерживающей его на внутреннем шасси.

На данном этапе OLED-дисплей должен быть достаточно приподнят, чтобы полностью отделить его от внутреннего шасси.

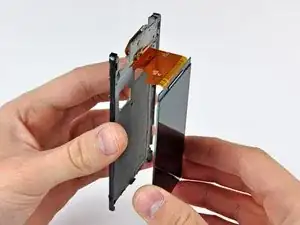

Аккуратно выведите кабель данных дисплея из паза в шасси и извлеките OLED-дисплей.

Перед сборкой убедитесь, что поверхность OLED-дисплея и внутренняя сторона сенсорной панели полностью чистые, так как любая пыль или отпечатки пальцев будут хорошо заметны при включении Zune.
