Замена антенны Insignia NS-HDRAD

Убедитесь, что радиоприемник выключен, нажав красную кнопку питания.

Или, если используется зарядное устройство, отсоедините шнур питания.

Снимите панель на задней стороне радиоприемника, нажав стрелку вниз.

Снимайте батареи по одной, вытягивая за положительный контакт верхней левой батареи.

Положительный контакт батареи обозначен знаком "+" на боковой стороне.

Уберите соседнюю батарею, просто вытащив её из держателя.

Повторите для нижнего ряда батарей.

Используя крестовую отвертку J1, открутите 4 винта на задней стороне радиоприемника.

Два нижних винта труднее всего выкрутить. После откручивания используйте лопатку, чтобы вытащить их, или постучите по передней части радиоприемника, чтобы защёлка вышла.

С помощью металлической лопатки подденьте панель. Обойдите устройство по периметру.

Разъём для наушников заподлицо с панелью, поэтому панель необходимо отвести полностью от разъёма, чтобы её снять.

При сборке порты могут не попадать в соответствующие отверстия задней панели. Используйте острый металлический конец лопатки и подтяните порты до их посадочных мест.

С помощью плоскогубцев отсоедините проводной разъём над левым динамиком.

Если вы впервые снимаете разъём проводов, возможно, провода приклеены к панели. Удалите этот клей пальцем или пластиковой лопаткой.

Для этой операции подойдут обычные плоскогубцы или тонкогубцы. Они взаимозаменяемы.

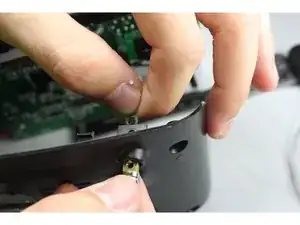

С помощью крестовой отвертки J1 открутите болт, крепящий антенну к задней панели.

Снимите антенну и клемму антенного провода.

При сборке клемма провода должна размещаться между перегородкой с отверстием под винт и отверстием под винт антенны.
