Замена задней панели Insignia NS-HDRAD

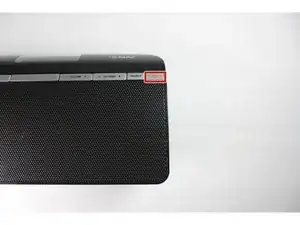

Убедитесь, что радио выключено, нажав красную кнопку питания.

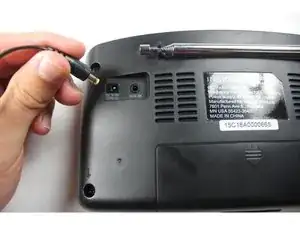

Или, если вы используете зарядное устройство, отключите сетевой шнур.

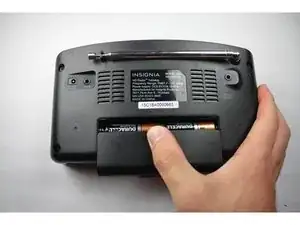

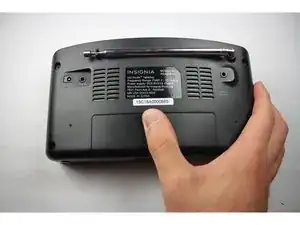

Снимите панель на задней стороне радио, нажав стрелку вниз.

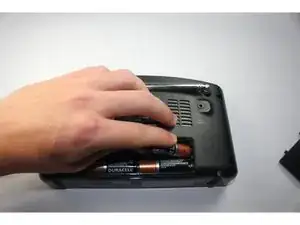

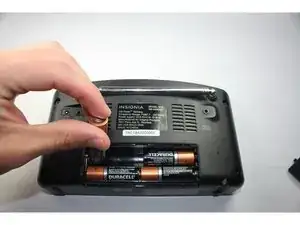

Удалите батареи одну за одной, потянув за положительный контакт верхней левой батареи.

Положительный контакт батареи обозначен знаком "+" на боковой стороне.

Удалите соседнюю батарею, просто вытянув её из корпуса.

Повторите для нижнего ряда батарей.

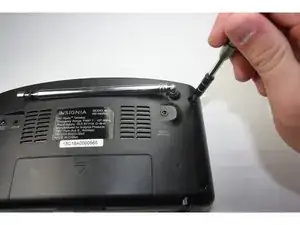

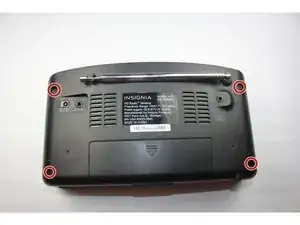

Используя отвертку с головкой J1, открутите 4 винта с задней стороны радио.

2 нижних винта трудно открутить. После раскручивания используйте лопатку, чтобы вытащить их, или постучите по передней стороне радио, чтобы вытащить.

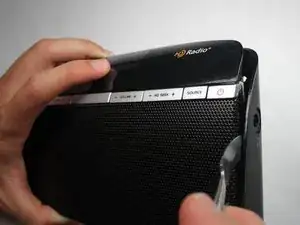

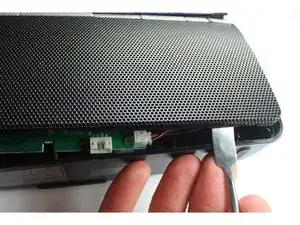

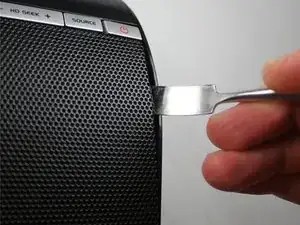

С помощью металлической лопатки приподнимите панель. Обойдите все устройство.

Разъём для наушников находится на одном уровне с панелью, поэтому панель должно быть полностью отодвинута от разъёма для удаления.

При сборке разъёмы не входят в соответствующие отверстия задней панели. Используйте острый металлический конец лопатки и подтяните разъёмы на их слоты.

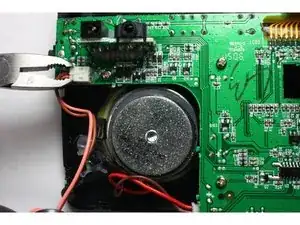

С помощью кусачек отсоедините проводной разъём над левым динамиком.

Если это первый раз, когда вы снимаете проводной разъём, может быть клей, удерживающий провода прижатым к панели. Уберите этот клей пальцем или пластиковым инструментом.

Обычные кусачки или плоскогубцы подходят для этой задачи. Они взаимозаменяемы.

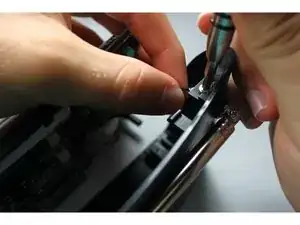

С помощью отвертки с головкой J1 открутите болт, крепящий антенну к задней панели.
