Замена платы схемы Insignia NS-HDRAD

Убедитесь, что радио выключено, нажав красную кнопку питания.

Или, если используется зарядное устройство, отсоедините шнур питания.

Снимите панель на задней стороне радиоприемника, нажав стрелку вниз.

Извлеките батареи по одной, поддев за положительный контакт верхней левой батареи.

Положительный контакт батареи обозначен знаком "+" на боковой стороне.

Удалите соседнюю батарею, просто вытащив её из держателя.

Повторите для нижнего ряда батарей.

Используя отвертку Philips J1, открутите 4 винта с задней стороны радиоприемника.

Два нижних винта трудно удалить. После отворачивания используйте лопатку, чтобы вынуть их, или постучите по передней стороне радиоприемника, чтобы выдавить их наружу.

Используя металлическую лопатку, подденьте панель. Продвигайтесь по периметру устройства.

Разъем наушников заподлицо с панелью, поэтому панель нужно полностью отвести от разъема для снятия.

При сборке порты могут не попасть в свои отверстия на задней панели. Используйте острый металлический конец лопатки и подтяните порты к их отверстиям.

Используя плоскогубцы, разъедините проводной разъем над левым динамиком.

Если это первый раз снятия проводного разъема, возможно, провода приклеены к панели. Удалите этот клей пальцем или пластиковой лопаткой.

Для этой операции подойдут обычные плоскогубцы или тонкогубцы. Они взаимозаменяемы.

Используя отвертку Philips J1, открутите болт, крепящий антенну к задней панели.

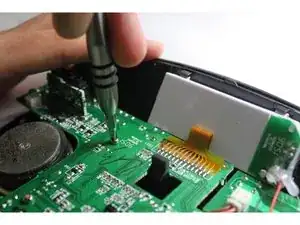

Используя отвертку Philips J1, удалите 6 винтов, удерживающих центральную плату и верхнюю правую плату на панели.

Поскольку две платы припаяны друг к другу, мы будем рассматривать их как одну плату и оставим соединение.

Динамики магнитные и будут притягивать металлические предметы. Старайтесь не застрять инструментами.

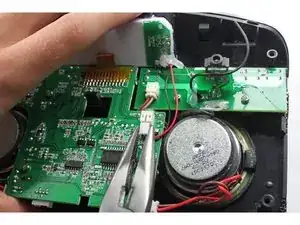

Используя тонкогубцы или обычные плоскогубцы, отключите проводной разъем с красным и черным проводами на материнской плате, захватив конец проводов.

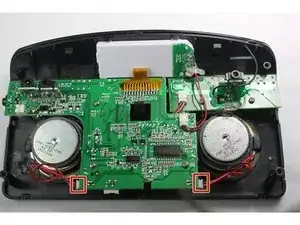

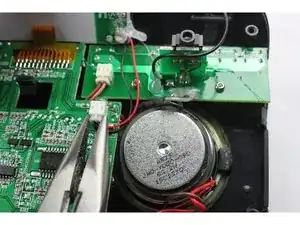

Используя тонкогубцы или обычные плоскогубцы, разъедините проводные разъемы, подключающие динамики к плате с правой и левой стороны.

Этот шаг полностью необязателен. Оставление проводного разъема не вызовет проблем.

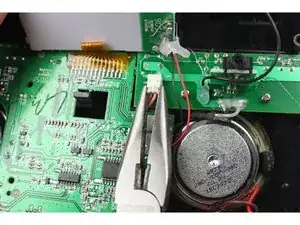

Используя тонкогубцы или обычные плоскогубцы, снимите разъем с коричневыми и розовыми проводами, чтобы отделить небольшую плату от большей платы.

Не поднимайте плату слишком быстро или слишком высоко. Это может привести к разрыву медной ленты и постоянному отключению ЖК-экрана.

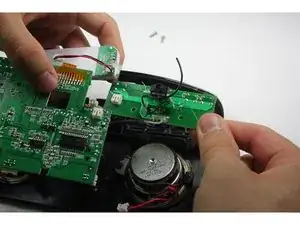

Ослабьте плату, приподняв её.

Если это первый раз снятия платы, возможно, имеется слабый клей, который удерживает плату на передней панели. Удалите его металлической лопаткой или острым инструментом.

Кнопка питания может выпасть из посадочного места. Это нормально — вы ничего не сломали, но перед установкой платы верните её на место.

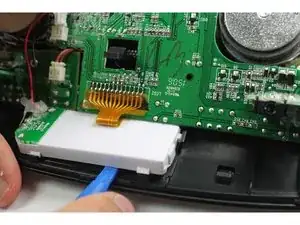

Снимите ЖК-экран, оттянув черную защиту от экрана пластиковой лопаткой.

Используйте пластикoвую лопатку, чтобы приподнять верхнюю часть ЖК-экрана.

Этот шаг важен для обеспечения целостности медной ленточной проводки, соединяющей плату и ЖК-экран.

Поднимайте ЖК-экран вместе с платой.
