Замена ЖК-дисплея Fluke 77 Series III

Убедитесь, что тестовые провода извлечены, а мультиметр выключен, прежде чем открывать устройство.

Положите мультиметр дисплеем вниз.

Поднимите заднюю подставку устройства, поместив большой палец в изогнутую выемку в нижней части устройства, чтобы получить доступ к двум закрытым винтам снизу.

Используйте крестовую отвертку Phillips #2, чтобы отвинтить четыре чёрных винта Phillips #2 длиной 21 мм.

Переверните мультиметр Fluke 77 Series III обратно дисплеем вверх.

Отожмите переднюю панель от задней панели по шву.

Если передняя панель не снимается легко, пройдите пластиковой монтажной лопаткой по шву, пока панели полностью не разойдутся.

При выполнении следующего шага медленно извлекайте батарею, чтобы не повредить провода, соединяющие батарею с устройством.

Найдите 9-В батарею в правом нижнем углу устройства.

Выньте батарею из её разъёма.

Тяните только за металлические контакты и батарею. Тянущее за провода может их повредить.

Отсоедините два металлических контакта от батареи.

Заменяйте предохранитель только на предохранитель того же типа, номинального напряжения и тока, как указано на этикетке с указанием предохранителей на задней панели или в сервисном руководстве Fluke 77 Series III. Установка неподходящего предохранителя может создать риск пожара.

Найдите предохранители в нижнем левом углу внутри устройства.

Запомните, какие предохранители в каких гнёздах перед их извлечением. Они НЕ взаимозаменяемы.

Предохранитель 0,440 A находится в верхнем левом держателе предохранителя.

Предохранитель 11 A находится в нижнем правом держателе предохранителя.

Подденьте округлый край предохранителя одним пальцем до тех пор, пока эта сторона полностью не выйдет из держателя.

Возьмите поднятый край предохранителя между большим и указательным пальцем и вытяните его полностью из устройства.

Предохранитель в верхнем левом углу может быть сложным для извлечения. При необходимости используйте пластиковую монтажную лопатку.

При необходимости повторите шаги 4 и 5, чтобы вынуть другой предохранитель, если вы заменяете оба предохранителя или заменяете другую деталь дальше по инструкции.

Найдите резиновые кнопки диапазона и удержания в внутренней сборке. Они расположены прямо под ЖК-дисплеем с левой стороны.

Кнопки прикреплены так, что выйдут из мультиметра как единая деталь.

Снимите резиновую деталь кнопок диапазона и удержания большим и указательным пальцем.

Найдите серебристый винт 7 мм, расположенный под предохранителем 11 A.

Используя крестовую отвертку Phillips #0, отверните и удалите серебристый винт Phillips #0 длиной 7 мм, который крепит заднюю панель к внутренней крышке.

Поднимите серую внутреннюю крышку из задней панели.

Теперь у вас должна быть серая внутренняя крышка, соединённая с печатной платой (PCA), и пластиковая задняя панель в двух отдельных частях.

Переверните внутреннюю сборку так, чтобы была видна зелёная печатная плата (PCA).

Найдите пять серебристых винтов длиной 11 мм Phillips #1 в верхней части печатной платы, которые крепят её к серой пластиковой внутренней крышке.

Используйте крестовую отвертку Phillips #1, чтобы удалить пять серебристых винтов длиной 11 мм Phillips #1, прикрепляющих зелёную печатную плату к серой пластиковой внутренней крышке.

Не прикасайтесь к микросхемам на нижней стороне печатной платы, потому что статическое электричество на ваших руках может их повредить.

Осторожно поднимите печатную плату вверх и от внутренней крышки.

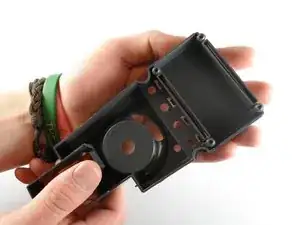

Переверните внутреннюю крышку обеими руками.

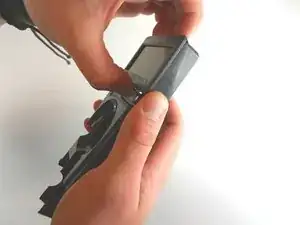

Отломите кронштейн ЖК-дисплея, ограничивающий экран.

Закройте ЖК-дисплей одной из рук.

Переверните внутреннюю крышку так, чтобы ЖК-дисплей оказался лицевой стороной вниз.

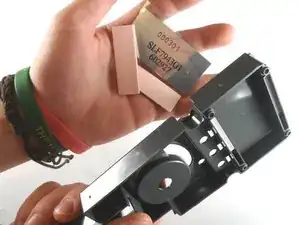

Медленно приподнимите внутреннюю крышку. ЖК-дисплей должен аккуратно выпасть вам в руку.

Используйте надписи на задней стороне ЖК-дисплея как ориентацию при установке запасного дисплея в мультиметр. Мультиметр не будет корректно отображать показания, если ЖК-дисплей установлен перевёрнуто.

Два розовых резиновых держателя серийного провода могут выпасть из пазов над и под гнездом ЖК-дисплея во внутренней крышке. Если это произойдет, просто установите их обратно в пазы при сборке.
