Как расположить штангенциркуль

Используйте металлическое колесо, контактирующее с измеряемыми поверхностями.

Это обеспечит более повторяемое измерение.

Увеличьте срок службы калибровки устройства. Предотвращайте повреждение измерительных поверхностей или измеряемой детали.

Используйте механизм блокировки.

Иногда устройство необходимо расположить так, что его чтение невозможно.

Всегда отдавайте предпочтение удобству. Если произойдет изменение, челюсти могут переместиться при попытке чтения. Заблокируйте устройство. Переместите его к себе.

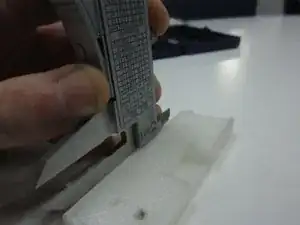

Убедитесь, что деталь надежно зафиксирована, используйте ровные поверхности, старайтесь использовать штангенциркуль удобно обеими руками.

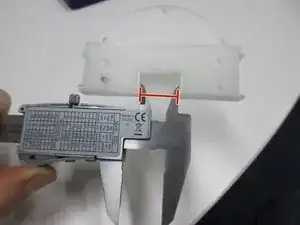

Внешние размеры измеряются, как показано.

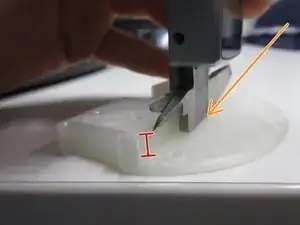

Эти участки челюстей имеют ножевой край,

Используемый для измерения небольших деталей с малым зазором.

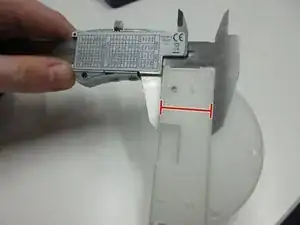

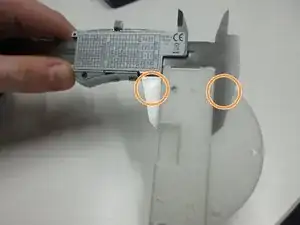

Эти участки имеют плоский край.

Используемый для измерения более крупных деталей с перпендикулярными поверхностями.

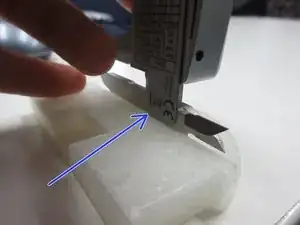

Внутренние размеры измеряются, как показано.

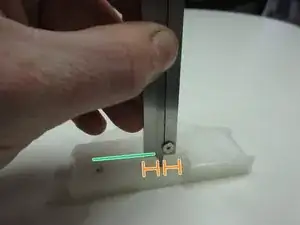

Высоты ступеней измеряются, как показано.

Приложите головку штангенциркуля к одной поверхности.

Приложите головку слайдера к другой поверхности.

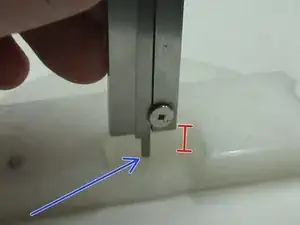

Глубина отверстий измеряется, как показано.

Расположите лезвие по центру отверстия.

Держите конец штангенциркуля вровень с поверхностью отверстия.

Выдвиньте слайдер, пока лезвие не упрется в дно отверстия.
