Замена платы PCA Fluke 77 Series III
Это руководство поможет вам заменить плату PCA мультиметра Fluke 77 Series III. Плата PCA является основной печатной платой мультиметра и, следовательно, его самой важной частью.
Шаг 1

Перед вскрытием устройства убедитесь, что тестовые провода отсоединены, а мультиметр выключен.
Положите мультиметр так, чтобы экран был направлен вниз.
Поднимите подставку на задней панели, вставив большой палец в изогнутую выемку в нижней части устройства, чтобы получить доступ к двум закрытым винтам снизу.
Шаг 2

Используйте крестообразную отвертку Phillips №2, чтобы отвинтить четыре чёрных винта Phillips №2 длиной 21 мм.
Шаг 3

Поверните мультиметр Fluke 77 Series III обратно так, чтобы экран снова был вверх.
Отожмите переднюю панель от задней панели по шву.
Если передняя панель не снимается легко, проведите пластиковым монтажным инструментом вдоль шва, пока панели полностью не разойдутся.
Шаг 4

При выполнении следующего действия медленно извлекайте аккумулятор, чтобы не повредить провода, соединяющие аккумулятор с устройством.
Найдите 9В аккумулятор в нижнем правом углу устройства.
Вытяните аккумулятор из его клеммы.
Шаг 5

Оттягивайте только металлические клеммы и аккумулятор. Натяжение проводов может их повредить.
Отсоедините две металлические клеммы от аккумулятора.
Шаг 6

Заменяйте предохранитель только на предохранитель такого же типа, с тем же номинальным напряжением и силой тока, как указано на маркировке предохранителя на задней панели или в сервисном руководстве Fluke 77 Series III. Установка неправильного предохранителя может создать риск возгорания.
Найдите предохранители в нижнем левом углу внутри устройства.
Запомните, какой предохранитель в каком держателе перед извлечением. Они НЕ взаимозаменяемы.
Предохранитель на 0,440 А расположен в верхнем левом держателе предохранителя.
Предохранитель на 11 А расположен в нижнем правом держателе предохранителя.
Подденьте закруглённый край предохранителя одним пальцем, пока эта сторона полностью не выйдет из держателя.
Шаг 7

Возьмите приподнятый край предохранителя между большим и указательным пальцами и вытяните его полностью из устройства.
Предохранитель в верхнем левом углу может быть трудно извлечь. Используйте пластиковый монтажный инструмент при необходимости.
Повторите шаги 4 и 5, чтобы извлечь второй предохранитель, если вы заменяете оба предохранителя или планируете заменить другую деталь далее.
Шаг 8

Найдите резиновые кнопки диапазона и удержания в внутренней сборке. Они расположены чуть ниже ЖК-экрана с левой стороны.
Кнопки прикреплены и выйдут из мультиметра одним узлом.
Снимите резиновую часть кнопок диапазона и удержания, удерживая её большим и указательным пальцами.
Шаг 9

Найдите серебряный винт длиной 7 мм под предохранителем 11 A.
Используя крестообразную отвертку Phillips №0, отвинтите и извлеките серебряный винт Phillips №0 длиной 7 мм, который крепит заднюю панель к внутренней крышке.
Шаг 10

Поднимите серую внутреннюю крышку из задней панели.
Теперь у вас должна быть серая внутренняя крышка, соединённая с платой PCA, и пластиковая задняя панель в виде двух отдельных частей.
Шаг 11

Переверните внутреннюю сборку так, чтобы была видна зелёная печатная плата (PCA).

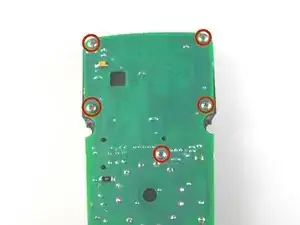

Найдите пять серебряных винтов Phillips №1 длиной 11 мм в верхней части платы, которые крепят её к серой пластиковой внутренней крышке.
Шаг 12

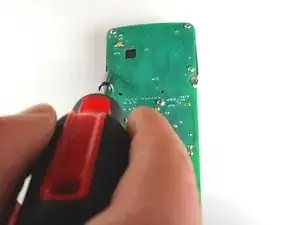

Используйте крестообразную отвертку Phillips №1, чтобы отвинтить пять серебряных винтов Phillips №1 длиной 11 мм, крепящих зелёную плату к серой пластиковой внутренней крышке.
Шаг 13

Не прикасайтесь к микросхемам на тыльной стороне платы, поскольку статическое электричество на руках может их повредить.

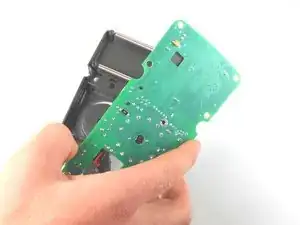

Осторожно поднимите плату вверх и отведите её от внутренней крышки.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
