Замена задней панели Fluke 77 Series III

Перед открытием устройства убедитесь, что все измерительные провода отсоединены, а мультиметр выключен.

Поверните мультиметр лицевой стороной вниз.

Поднимите заднюю подставку устройства, поместив большой палец в изогнутую выемку в нижней части корпуса, чтобы получить доступ к двум закрытым винтам ниже.

Используйте крестообразную отвертку Phillips #2, чтобы выкрутить четыре чёрных винта Phillips #2 длиной 21 мм.

Поверните мультиметр Fluke 77 Series III обратно так, чтобы он был лицевой стороной вверх.

Отожмите переднюю панель от задней панели по стыку.

Если передняя панель не снимается легко, проведите пластиковой лопаткой по стыку, пока панели полностью не разойдутся.

При выполнении следующего шага аккуратно извлекайте батарею, чтобы не повредить провода, соединяющие батарею с устройством.

Найдите 9‑В батарею в правом нижнем углу устройства.

Выньте батарею из её клеммы.

Тяните только за металлические клеммы и батарею. Тянуть за провода может их повредить.

Отсоедините две металлические клеммы от батареи.

Заменяйте предохранитель только на предохранитель того же типа, с тем же номиналом напряжения и тока, как указано на маркировке предохранителя на задней панели или в сервисном руководстве Fluke 77 Series III. Установка неподходящего предохранителя может создать риск возгорания.

Найдите предохранители в нижнем левом углу внутри устройства.

Запомните, какие предохранители в каких гнёздах перед их извлечением. Они НЕ взаимозаменяемы.

Предохранитель 0,440 A находится в верхнем левом гнезде предохранителя.

Предохранитель 11 A расположен в нижнем правом гнезде предохранителя.

Подденьте закруглённый край предохранителя одним пальцем, пока эта сторона полностью не выйдет из держателя.

Возьмите поднятый край предохранителя большим и указательным пальцами и вытяните его остаток пути из устройства.

Предохранитель в верхнем левом углу может быть трудно вынуть. При необходимости используйте пластиковой лопаткой.

Повторите шаги 4 и 5, чтобы снять второй предохранитель, если вы заменяете оба предохранителя или собираетесь заменить другой компонент дальше по инструкции.

Найдите резиновые кнопки диапазона и удерживания во внутренней сборке. Они расположены под ЖК‑экраном с левой стороны.

Кнопки закреплены таким образом, что выйдут из мультиметра одним целым компонентом.

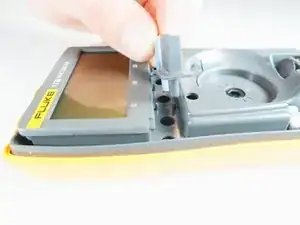

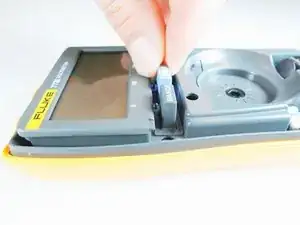

Снимите резиновую часть кнопок диапазона и удерживания большим и указательным пальцами.

Найдите серебряный винт 7 мм, находящийся под предохранителем 11 A.

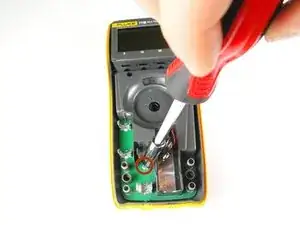

С помощью отвертки Phillips #0 выкрутите и снимите серебряный винт Phillips #0 длиной 7 мм, который крепит заднюю панель к внутренней крышке.

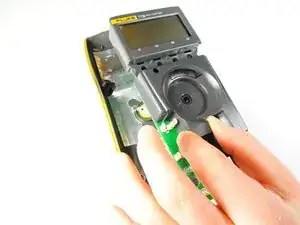

Поднимите серую внутреннюю крышку из задней панели.

Теперь у вас должны быть две отдельные детали: серая внутренняя крышка, соединённая с платой PCA, и пластиковая задняя панель.
