Замена циферблата Fluke 77 Series III

Убедитесь, что все тестовые щупы вынуты, и мультиметр выключен перед открытием устройства.

Поверните мультиметр так, чтобы его дисплей был обращен вниз.

Поднимите заднюю подставку устройства, поместив большой палец в изогнутый вырез внизу устройства, чтобы получить доступ к двум скрытым винтам ниже.

Используйте отвертку Phillips #2, чтобы удалить четыре черные винта Phillips #2 длиной 21 мм.

Переверните мультиметр Fluke 77 Series III обратно, чтобы его дисплей был обращен вверх.

Подденьте переднюю панель от задней панели в шве.

Если передняя панель не снимается легко, проведите пластиковым инструментом вдоль шва, пока панели полностью не разъединятся.

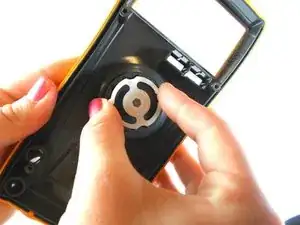

Держите переднюю панель обеими руками, большими пальцами на оси циферблата. Ось циферблата - это металлический стержень, который выходит из середины вращающейся белой пластиковой детали.

Упорно нажмите вниз на ось циферблата, чтобы отделить циферблат от передней панели.

Если сделать это трудно руками, надавите на ось циферблата о что-то твердое, например, о край стола.

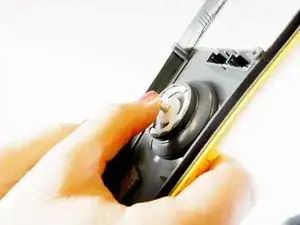

Когда циферблат ослаблен, потяните белую пластиковую вращающуюся деталь, пока она не снимется с оси циферблата.

Наконец, снова нажмите на ось циферблата большим пальцем, одновременно потянув циферблат с передней панели другой рукой.
