Замена батареи цифрового мультиметра Cen-Tech с семью функциями
Если устройство не включается, возможно, необходимо заменить батарею. Этот гид покажет, как удалить старую батарею и заменить её на новую.
Шаг 1
Разместите мультиметр лицевой стороной вниз, и теперь видны задняя панель и винты.
Шаг 2
Открутите два винта размером 9 мм на задней панели с помощью отвертки Philips #0.
Шаг 3
Снимите заднюю панель устройства, потянув вверх.
Перед продолжением уберите батарею из мультиметра.
Шаг 4
Удалите четыре винта размером 7 мм, удерживающие плату в фиксированном положении.
Шаг 5
Осторожно поднимите плату от корпуса устройства.
Удалите батарею после снятия задней крышки, чтобы минимизировать вероятность короткого замыкания на плате.
Шаг 6

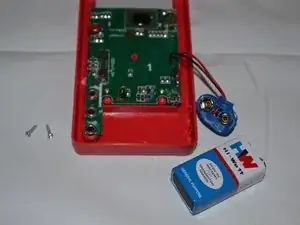

После снятия внешнего корпуса и материнской платы устройства найдите место подключения батареи к материнской плате.
Шаг 7
Отщелкните батарею от её соединительной площадки.
При замене батареи на новую убедитесь, что правильно выровнены контакты батареи (положительный и отрицательный) с защелками. Положительный контакт батареи должен быть подключен к отрицательному проводу и наоборот.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
