Замена защитного экрана ЖК-дисплея Fluke 77 Series III
Это относительно быстрое и простое руководство показывает, как заменить защитный экран ЖК-дисплея мультиметра Fluke 77 Series III. Защитный экран — это прозрачная пластиковая деталь, которая защищает ЖК-дисплей мультиметра Fluke 77 Series III.
Шаг 1
Перед открытием устройства убедитесь, что все щупы отсоединены, а мультиметр выключен.
Положите мультиметр дисплеем вниз.
Поднимите заднюю подставку устройства, поместив палец в изогнутую выемку в нижней части устройства, чтобы получить доступ к двум закрытым винтам внизу.
Шаг 2
Используйте крестовую отвертку Phillips #2, чтобы выкрутить четыре чёрных винта Phillips #2 длиной 21 мм.
Шаг 3
Переверните мультиметр Fluke 77 Series III так, чтобы дисплей снова оказался вверх.
Отожмите переднюю панель от задней панели по шву.
Если передняя панель не снимается легко, проведите пластиковым монтажным инструментом вдоль шва, пока панели полностью не разойдутся.
Шаг 4

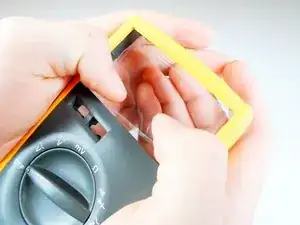

Держите переднюю панель обеими руками.
Используйте большие пальцы, чтобы уверенно, но аккуратно выдавить защитный экран ЖК-дисплея наружу и в ваши пальцы с другой стороны передней панели.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
