Замена шариковых подшипников цифрового мультиметра Cen-Tech с семью функциями

Если указатель не поворачивается, вероятно, шариковые подшипники отсутствуют или недостаточно смазаны.

Шаг 1

Поставьте мультиметр экраном вниз; задняя панель и винты будут видны.

Открутите два винта 9 мм на задней панели с помощью отвертки Phillips #0.

Снимите заднюю панель устройства, поднимая ее вверх.

Удалите батарею из мультиметра перед продолжением.

Снимите четыре винта Phillips 7 мм, фиксирующие печатную плату на месте.

Осторожно поднимите печатную плату от корпуса устройства.

Удалите батарею после снятия задней крышки, чтобы снизить вероятность короткого замыкания на печатной плате.

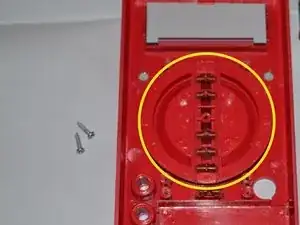

Указатель расположен в центральной части устройства.

Осторожно снимите указатель с устройства, поднимая его вверх.

Очистите существующий указатель или замените, если это необходимо.

Будьте осторожны, чтобы не потерять маленькие шариковые подшипники.

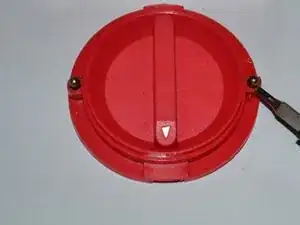

Найдите шариковые подшипники. Осторожно удалите их.

Если оба шариковых подшипника на месте, попробуйте смазать их универсальной смазкой.

Если один или оба шариковых подшипника отсутствуют, просто замените их.

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
