Замена неисправных конденсаторов, вызывающих мерцание экрана, на мониторе Hyundai W241D
Мой верный монитор Hyundai W241D доставил мне неприятности некоторое время назад.
Как видно на видео, в нижней части изображения появляются белые полосы там, где должно быть чёрное. Весь контент на экране сжимается, из-за чего резко устают глаза.
Я читал об этой проблеме на форуме — говорят, что помогает замена неисправных конденсаторов. Поскольку стоимость новых конденсаторов невелика, я решил попробовать починить самостоятельно.
Предупреждение: будьте осторожны при выполнении инструкций. Убедитесь, что конденсаторы разряжены.
Шаг 1
Убедитесь, что блок питания отключён, и все кабели удалены.

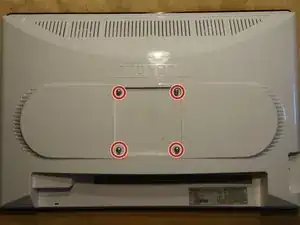

Прежде всего: снимите подставку. Я использую крепление на стену, поэтому подставка уже была снята.
Шаг 2

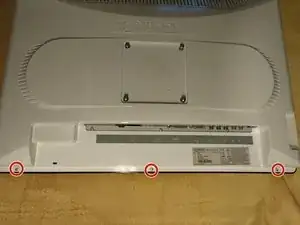

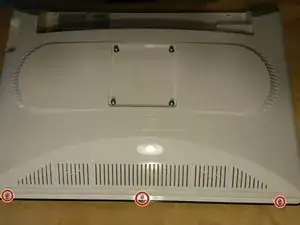

Выкрутите по три винта сверху и снизу
Шаг 3
Подденьте белую крышку, чтобы снять её с чёрной рамы. Слева и справа имеется по пять выступов (см. фото), зафиксированных в отверстиях — аккуратно подденьте их.

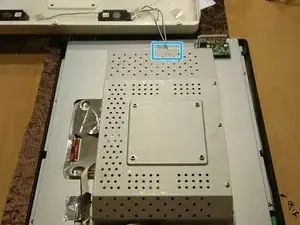

Будьте осторожны с проводами динамиков. Они не очень длинные.
Отключите разъём кабеля динамиков.
Шаг 4

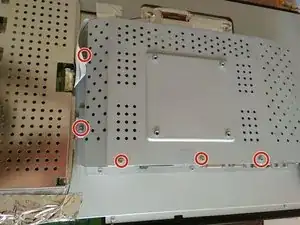

Выкрутите винты вокруг металлической крышки.
Шаг 5
Убедитесь, что экран был отключён от сети достаточно долго, чтобы конденсаторы успели разрядиться.
Новые конденсаторы должны быть рассчитаны на 105 °C (221 °F)

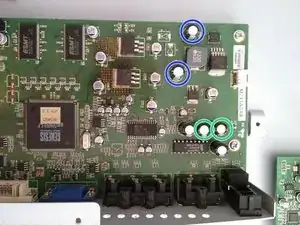

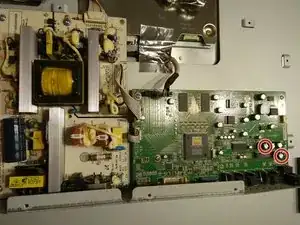

На правой стороне изображения вы видите печатную плату, на которой расположены конденсаторы, подлежащие замене.
Конденсатор (2 шт.) типа 330 мкФ / 16 В
Конденсатор (2 шт.) типа 470 мкФ / 16 В
Конденсатор (2 шт.) типа 220 мкФ / 25 В
SMD-конденсатор (4 шт.) типа 100 мкФ / 16 В
SMD-конденсатор (3 шт.) типа 47 мкФ / 16 В
Заключение
Чтобы собрать устройство обратно, выполните шаги 1–4 в обратном порядке.
Перевод руководства с ifixit.com
