Замена предохранителей Fluke 77 Series III
Это руководство объясняет, как заменить предохранители на 0,440 А и 11 А. Оба предохранителя можно извлечь и заменить одинаковым способом, поэтому любой из них можно заменить, следуя этому руководству. Обязательно устанавливайте каждый предохранитель в его правильный разъём в соответствии с номиналом тока. Чтобы убедиться, что ваши заменяемые предохранители совместимы с мультиметром Fluke 77 Series III, обратитесь к маркировке номиналов предохранителей на задней панели или к сервисному руководству.
Шаг 1
Убедитесь, что тестовые щупы извлечены и мультиметр выключен перед открытием прибора.

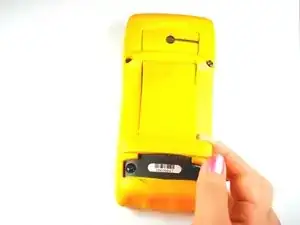

Положите мультиметр дисплеем вниз.
Поднимите заднюю подставку прибора, поместив большой палец в изогнутую выемку в нижней части корпуса, чтобы получить доступ к двум закрытым винтам внизу.
Шаг 2

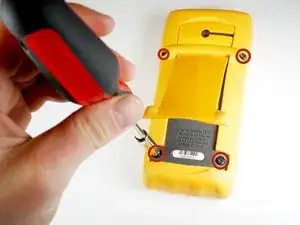

Используйте отвертку Phillips #2, чтобы отвинтить четыре чёрных винта Philips длиной 21 мм.
Шаг 3
Переверните мультиметр Fluke 77 Series III так, чтобы он оказался дисплеем вверх.

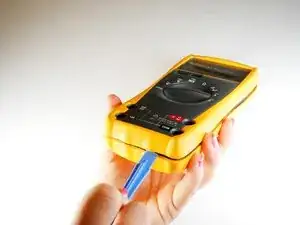

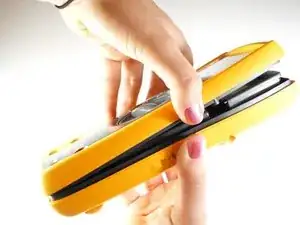

Подденьте переднюю панель от задней панели по шву.
Если передняя панель не снимается легко, проведите пластиковым монтажным инструментом вдоль шва, пока панели полностью не разделятся.
Шаг 4
При выполнении следующего шага медленно извлекайте батарею, чтобы не повредить провода, соединяющие батарею с прибором.

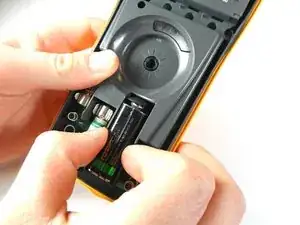

Найдите 9В батарею в нижнем правом углу прибора.

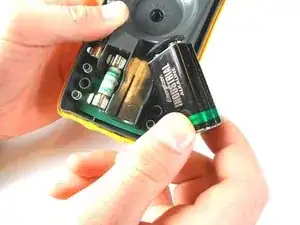

Отсоедините батарею от её клеммы.
Шаг 5
Тяните только за металлические контакты и батарею. Потягивание за провода может их повредить.

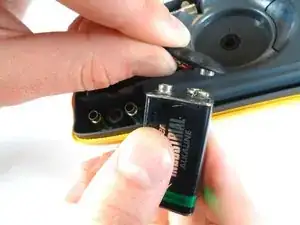

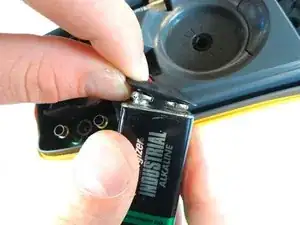

Отсоедините два металлических контакта от батареи.
Шаг 6
Заменяйте предохранитель только на предохранитель того же типа, с теми же номиналами напряжения и тока, как указано на маркировке номиналов предохранителей на задней панели или в сервисном руководстве Fluke 77 Series III. Вставка неправильного предохранителя может создать пожарную опасность.

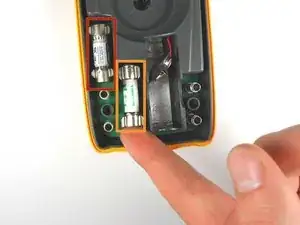

Найдите предохранители в нижнем левом углу внутри прибора.
Обратите внимание, какой предохранитель в каком положении, перед извлечением. Они НЕ взаимозаменяемы.
Предохранитель на 0,440 А находится в держателе предохранителя в верхнем левом углу.
Предохранитель на 11 А находится в держателе предохранителя в нижнем правом углу.

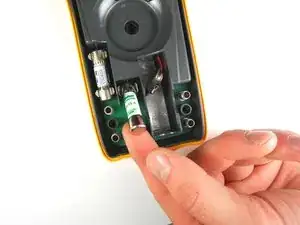

Поднимите закруглённый край предохранителя одним пальцем, пока эта сторона полностью не выйдет из держателя.
Шаг 7

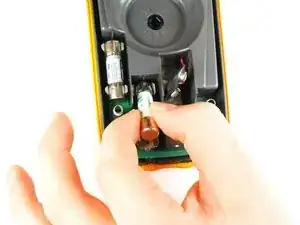

Возьмите приподнятый край предохранителя между большим и указательным пальцами и вытяните его полностью из прибора.
Предохранитель в верхнем левом углу может быть трудным для извлечения. При необходимости используйте пластиковый монтажный инструмент.
Повторите шаги 4 и 5 для удаления другого предохранителя, если вы заменяете оба предохранителя или продолжаете работу с другим компонентом.
Заключение
Для сборки прибора обратно выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
