Замена защёлки дверцы кассетного отсека Insignia NS-BCDCAS1

Поверните бумбокс, чтобы увидеть заднюю часть, затем переверните его вверх дном.

Вставьте плоскую отвертку 2,5 мм в два отверстия рядом с отсеком для батареи.

Поверните отвертку против часовой стрелки несколько раз, чтобы ослабить и вынуть винт длиной 17 мм.

Снимите две чёрные квадратные пенки перед отсеком для батареи, чтобы открыть винт под каждой из них.

Удалите два винта длиной 8 мм с помощью плоской отвертки 2,5 мм.

Передняя серая панель ослабнет после удаления последнего винта.

Положите бумбокс на спину.

Отпустите переднюю панель, нажав вниз на защёлки, удерживающие панели вместе.

Сверху панели расположены четыре серебристые защёлки и одна внизу.

Не снимайте панель полностью силой — внутри подключены кабели.

Поверните бумбокс, чтобы увидеть заднюю часть, и поднимите ручку вверх.

Используя ту же плоскую отвертку 2,5 мм, удалите два винта длиной 14 мм под ручкой.

Осторожно приподнимите чёрную верхнюю часть, но не оттягивайте полностью.

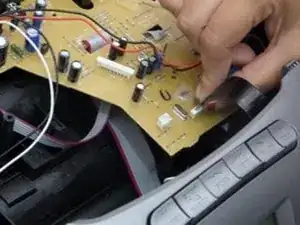

Начните с отключения красно-чёрного кабеля, подключенного к плате.

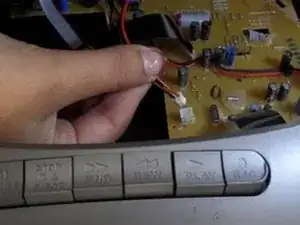

Отключите красный и розовый провода, соединяющие верхнюю часть устройства с платой.

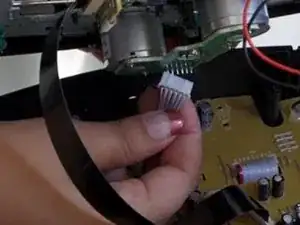

Отсоедините чёрную блестящую ленту, соединяющую плату с передней частью устройства.

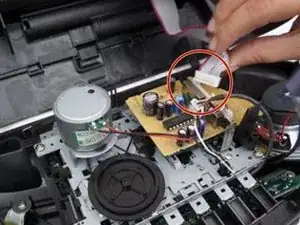

Также отключите розовый и белый провода, соединяющие кассетный блок с устройством.

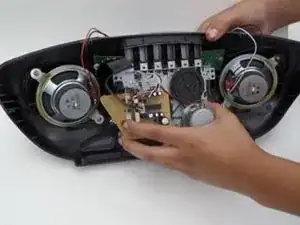

После отключения всех проводов передняя панель теперь свободна и с ней легко работать.

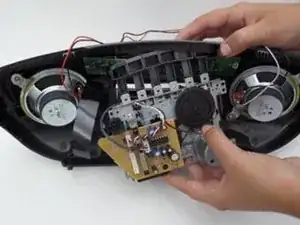

Чтобы снять кассетный блок, используйте плоскую отвертку 2,5 мм на четырёх винтах, удерживающих блок вместе.

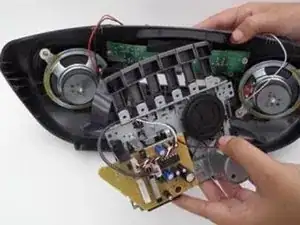

Нажимая кнопку извлечения, потяните кассетный блок вниз и от передней панели.

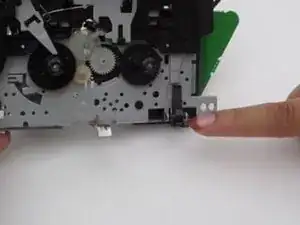

Защёлка дверцы расположена в нижнем углу кассетного блока.
