Ремонт уровня шума и помех проигрывателя винила

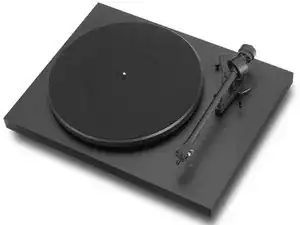

Осторожно переверните проигрыватель. Компонент предусилителя смонтирован на его нижней стороне. Отвинтите три винта с крестообразным шлицем металлического корпуса: сначала два винта, фиксирующие его к деревянной монтажной плите, а затем третий винт, расположенный между обоими RCA-коннекторами.

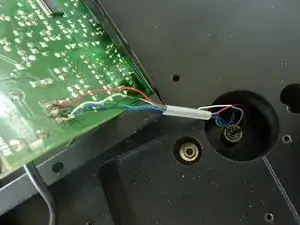

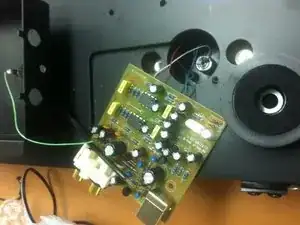

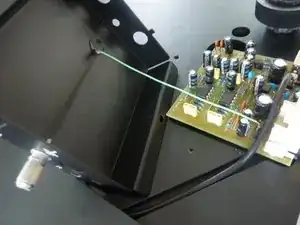

При снятии крышки корпуса вы увидите два набора проводов: одиночный провод, соединяющий металлический корпус с печатной платой, и пучок из шести тонких проводов, идущих от звукоснимателя и передающих его сигналы на предусилитель.

Обратите внимание, что этот пучок проводов довольно длинный и идет неэкранированным от тонарма до платы. Сигналы, передаваемые этими проводами, по сути очень слабые, всего несколько милливольт (поверьте, это очень низкий уровень сигнала). Естественно, этот аудиосигнал очень чувствителен ко всевозможным помехам.

Металлический корпус экранирует верхнюю сторону платы от электромагнитных помех, но нижняя сторона непосредственно прилегает к деревянной плите, а дерево не является хорошим проводником ;)

Наш первый шаг по улучшению ситуации — защитить провода аудиосигнала, экранировав их оплеткой коаксиального кабеля.

Здесь я использовал экран короткого куска видеокабеля для этой цели. Срежьте внешнюю пластиковую изоляцию кабеля и удалите её.

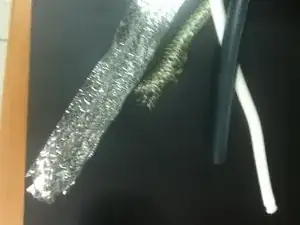

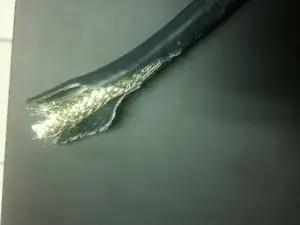

Провод, который я использую, имеет двойное экранирование: есть оплетка и слой алюминиевой фольги. Мы будем использовать оба экранирующих слоя. Чем больше, тем лучше ;)

Чтобы упростить работу, распаяйте маленький провод, соединяющий плату с корпусом. Он подключён к клемме массы.

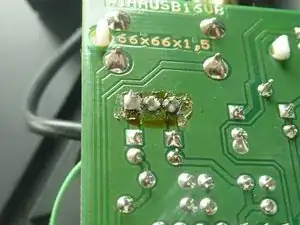

Теперь, когда вы свободны делать точную работу, аккуратно распаяйте провода звукоснимателя. На моей плате точки пайки находятся в плохом состоянии.

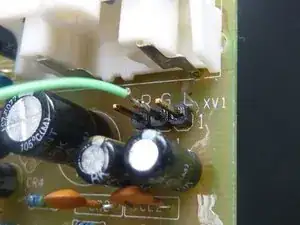

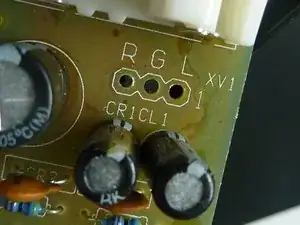

Эти три клеммы — вход фоно предусилителя. Мне не нравится, когда здесь выступают такие маленькие антенны. Я предпочитаю убрать их.

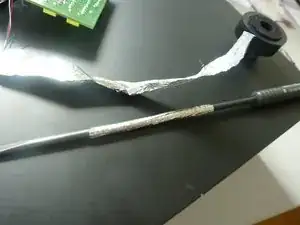

Далее используйте инструмент (например, тонкий стержень), чтобы свернуть алюминиевую фольгу в трубку. Затем проденьте провода звукоснимателя в эту алюминиевую трубку.

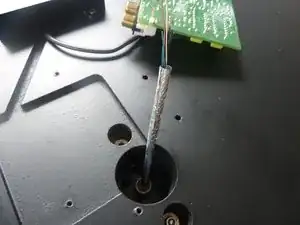

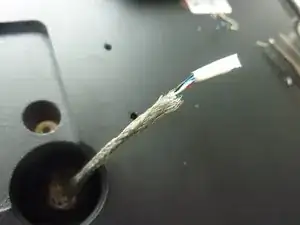

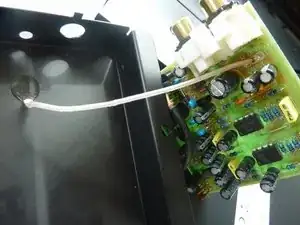

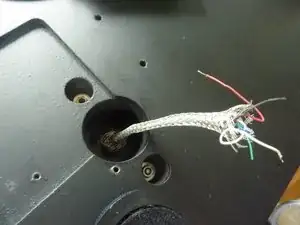

Теперь аккуратно наденьте оплетку коаксиального кабеля поверх всего этого.

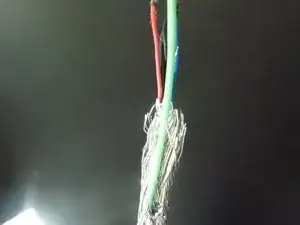

Припаяйте к этой оплетке небольшой провод. Позже его нужно будет подключить к земле.

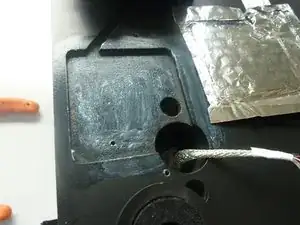

Чтобы экранировать деревянную часть корпуса, мы будем использовать алюминиевую фольгу. Вырежьте небольшой квадрат, но немного больше выреза в дереве. Фольга должна контактировать с чёрным металлическим корпусом.

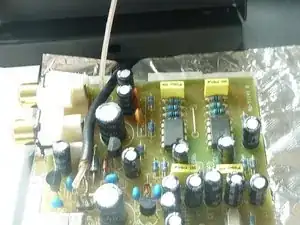

Приклейте алюминий к дереву. Важно: защитите ту часть, где печатная плата может коснуться фольги и вызвать короткое замыкание. Я сделал это изолентой.

Осторожно припаяйте провода фоно обратно к плате. ЭЙ, АККУРАТНО!! Они очень тонкие и будут нести аудиосигнал!!

Помните, что вы припаивали новый провод к оплетке? Припаяйте этот провод к точке заземления на плате.

Я воспользовался возможностью заменить зелёный провод, соединявший металлический корпус с заземлением. Мне он просто не понравился. Но это по желанию.

Теперь закрепите плату на деревянной монтажной плите. Используйте оригинальную чёрную пластиковую шайбу и следите, чтобы сама плата не касалась алюминиевой фольги.

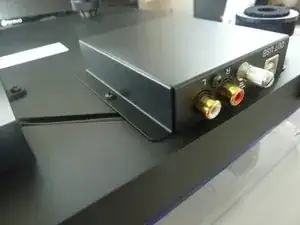

Далее прикрепите металлический корпус тремя винтами: сначала один винт, который фиксирует плату к корпусу, затем два винта, фиксирующие металлический короб к деревянной монтажной плите. Помните, что чёрный металлический короб должен соприкасаться с алюминиевой фольгой.

Убедитесь, что алюминий электрически соединён с металлическим корпусом, измерив сопротивление между фольгой и клеммой заземления корпуса.

Вот и всё! Проверьте улучшённую систему, подключив выход проигрывателя к усилителю. Помните, что этот проигрыватель имеет встроенный предусилитель и правильный вход на усилителе — линейный вход (tape, tuner, aux...), а не фоно вход!
