Разборка / Ремонт Reloop RP-4000 M3D

Электроника

Вертушка издавала странные механические звуки и потеряла тягу. Похоже, проблемы связаны с мотором (прямой привод).

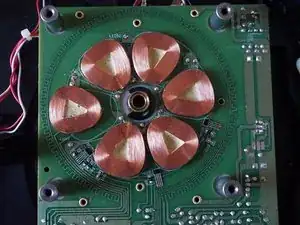

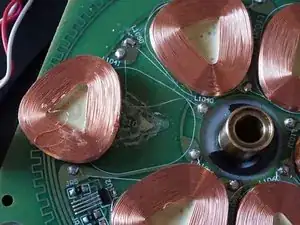

Разборка показала ослабленную электромагнитную катушку. После ее ремонта вертушка снова работала идеально.

Перед тем как начать:

- Отключите все кабели - Иначе есть риск смерти от электрического удара

- Знайте (хотя бы немного), что вы делаете

Шаг 1

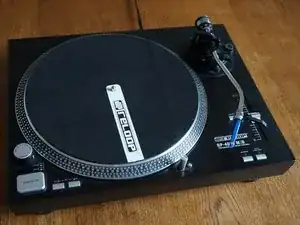

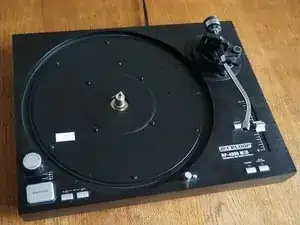

Прежде всего, необходимо снять иглу, скользящий мат и плату. Снимите плату вертушки, поднимая её вверх. Она лежит на конусе в центральной оси. Она легко отделяется с *плопом*.

Шаг 2

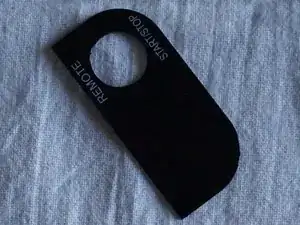

Поднимите небольшую крышку для разъёма "удалённый пуск/остановка", расположенного на задней стороне. Она закреплена двусторонним скотчем.

Чтобы перевернуть вертушку, положите, возможно, две книги рядом с главной осью, чтобы устройство не опиралось на главную ось или тонарм!

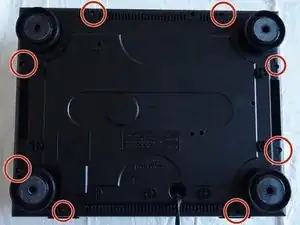

Ослабьте 8 винтов с помощью отвертки с крестовым шлицем на дне вертушки (обратите внимание на красные знаки на рисунке).

Учтите, что под каждым винтом находится проставочное кольцо, которое выпадет при открытии корпуса. (Это не большая проблема во время сборки позже)

Шаг 3

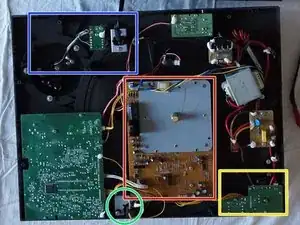

Первое впечатление: выглядит дешево

синий: аудиокабель от тонарма к RCA кабелю.

зелёный: светодиод и переключатель

жёлтый: плата управления запуском/остановкой и установкой скорости.

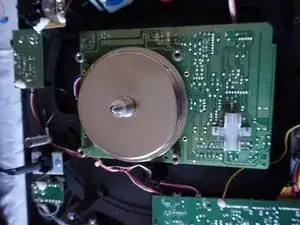

красный: прямой привод на плате под металлическим корпусом.

Шаг 4

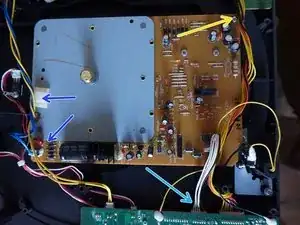

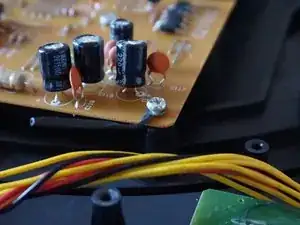

Наклоните корпус, чтобы ослабить 4 винта с шлицем вверху (обозначены жёлтым).

отключите синий кабель

отключите белый кабель

развяжите жёлтый пакет с кабелями

ослабьте последний винт с шлицем, удерживающий плату привода.

Шаг 5
